LK 300 - 500

Neue Dimensionen

metrisch imperial

Modul 5,00 mm

Werkstückdurchmesser 300 - 500 mm

Vertriebspartner finden

Maximale Flexibilität

- Vergrößerter Arbeitsraum

- NC Gegenständer für lange Wellen

- FlexChamfer: die flexibelste Anfaslösung auf dem Markt
Höchste Produktivität

- Schnelle Achsbewegungen dank optimierter Antriebsauslegung

- Kürzeste Rüstzeiten dank des Vorrichtungsschnellwechsels von Liebherr
Verbesserte Ergonomie

- Ausklappbare Trittstufen für einfachen Zugang

- Optimale Zugänglichkeit für Wartungsarbeiten

- Ergonomische Maschinenbedienung durch LHStation und LHMobile

Maschinenkonzept

Effektivitätssteigerung durch Wälzschälen

Hersteller von Verzahnungen suchen nach Prozessalternativen, die produktiver und wirtschaftlicher sind als das Wälzstoßverfahren bzw. flexibler als das Räumen.

Wälzschälen mit Erfolg durch:

Maschine
Werkzeug
Prozess

Die Basis für den Erfolg beim Wälzschälen liegt in der Steifigkeit der Maschine: Das Maschinenbett aus Guss absorbiert die auftretenden Prozesskräfte. Im Bearbeitungskopf wird durch ein spezielles Lagerungskonzept eine hohe Spindelsteifigkeit erzielt, wodurch auch längere Werkzeugaufnahmen verwendet werden können. Dies ist besonders für die Bearbeitung von Innenverzahnungen von Bedeutung.

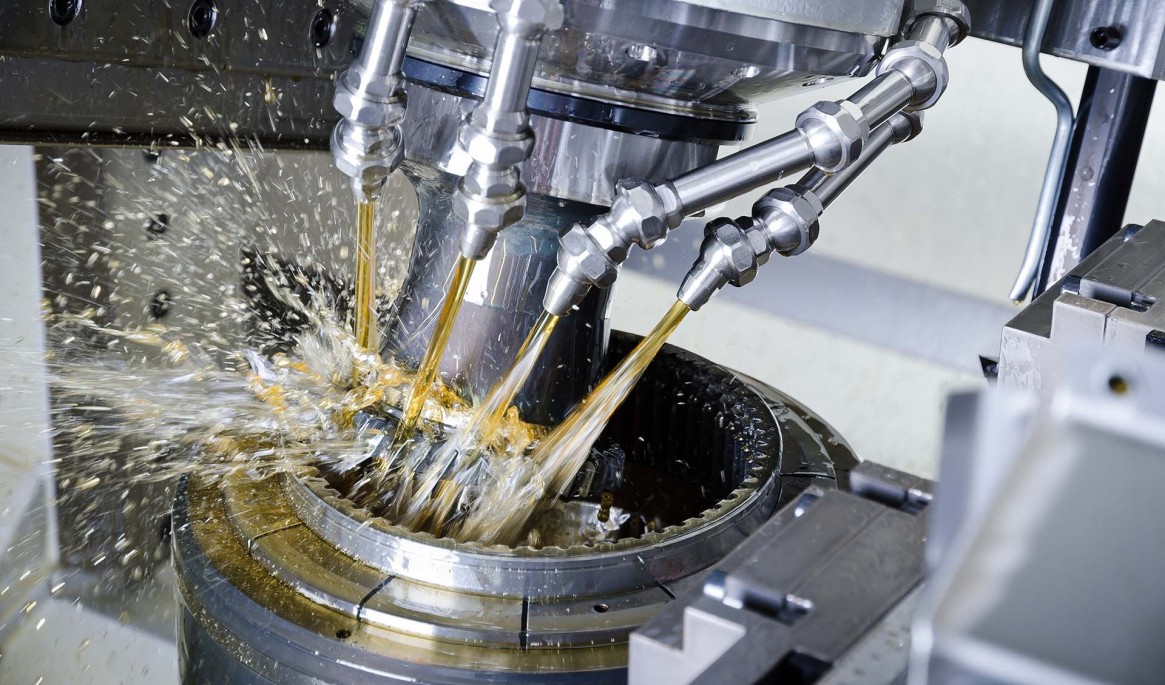

In Verbindung mit einem berstsicheren Spritzschutz ist die Maschine sowohl für die Trocken- als auch für die Nassbearbeitung mit Öl oder Emulsion geeignet.

Neben der Maschine ist für einen stabilen Prozess auch das entsprechende Werkzeug ausschlaggebend. Durch die eigene Werkzeugentwicklung und -fertigung können wir zu jedem Werkstück das optimale Werkzeug auslegen: Voraussetzung hierfür ist das Wälzschälen theoretisch durchdrungen und verstanden zu haben.

Bei der Werkzeugauslegung muss der geplante Prozess berücksichtigt werden. Durch intensive Technologieentwicklung und umfangreiche Tests an Kundenprojekten verstehen wir das Wälzschälen und können mit Skiving³ eine Komplettlösung mit Maschine, Werkzeug und Prozess anbieten.

Durch den Gegenhalter ist die Maschine nicht nur für Räder und Innenverzahnungen sondern auch für Wellen geeignet.

LK 300

SkivingPlus - Funktionen

Die neue Generation der Wälzschälmaschinen zeichnet sich durch einen maschinenintegrierten Werkzeugwechsler mit bis zu 12 Speicherplätzen aus. Dadurch ergibt sich die Möglichkeit für zusätzliche SkivingPlus-Funktionen wie zum Beispiel Drehen, Bohren und Fräsen.

Skiving³: Vorteile

Maschine

Steifes Maschinenkonzept
Ringlader-Konzept für einen schnellen Werkstückwechsel
Gegenhalter für Wellenbearbeitung und optimale Werkstückspannung
Optional hauptzeitparalleles Anfasen
Optional mit vollautomatischem Werkzeugwechsler (bis zu zwölf Werkzeuge)

Werkzeug

Auslegung und Fertigung von konischen und zylindrischen Schälrädern
Prozessoptimierte Werkzeugauslegung
Werkzeuge in PM-HSS und Hartmetall-Ausführung

Prozess

Prozessanalyse und Simulation für optimale Schnittbedingungen
Anwendungstechnik für optimale Kundenbetreuung
Kollisionsanalyse mit Kalkulationssoftware

Technische Daten

Modul	5,00 mm
Werkstückgewicht	100 kg
Axialweg	700 mm
Schiftweg	470 mm
Schwenkwinkel Schälkopf	30 ° Grad
max. Spindelleistung	27 kW
Werkzeugdrehzahl	2.500 min-1
Werkzeugdurchmesser	250 mm

Varianten
	LK 300	LK 500	LK 300 DC	LK 500 DC
Werkstückdurchmesser [mm]	300	500	300	500

Liebherr-eigene Werkzeugfertigung

Liebherr bietet ein umfangreiches Lieferprogramm von Verzahnwerkzeugen, langjährige Erfahrung auf dem Gebiet der Zahnradherstellung sowie höchste Produktqualität bis ins Detail. Unsere Wälzschälwerkzeuge werden an unseren Standorten in Ettlingen, Deutschland und Collegno, Italien gefertigt.
