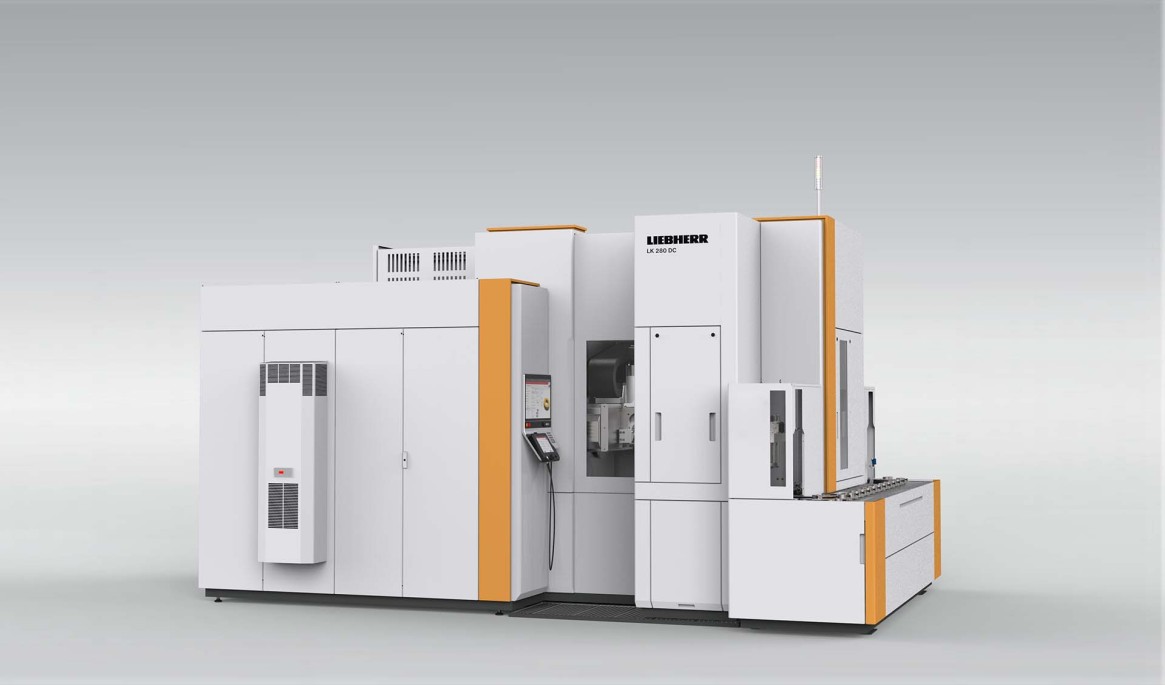

LK 180 - 280

Für alles gerüstet

metrisch imperial

Modul 3,00 mm

Werkstückdurchmesser 180 - 280 mm

Vertriebspartner finden

Skiving³ Vorteile

Maschine

- Steifes Maschinenkonzept
- Ringlader-Konzept für einen schnellen Werkstückwechsel
- Gegenhalter für Wellenbearbeitung und optimale Werkstückspannung
- Optional hauptzeitparalleles Anfasen
- Optional mit vollautomatischem Werkzeugwechsler (bis zu zwölf Werkzeuge)
Werkzeug

- Auslegung und Fertigung von konischen und zylindrischen Schälrädern
- Prozessoptimierte Werkzeugauslegung
- Werkzeuge in PM-HSS und Hartmetall-Ausführung
Prozess

- Prozessanalyse und Simulation für optimale Schnittbedingungen
- Technologieanwendung für optimale Kundenbetreuung
- Kollisionsanalyse mit Kalkulationssoftware

Maschinenkonzept

Effektivitätssteigerung durch Wälzschälen

Hersteller von Verzahnungen suchen nach Prozessalternativen, die produktiver und wirtschaftlicher sind als das Wälzstoßverfahren bzw. flexibler als das Räumen.

Wälzschälen mit Erfolg durch:

Maschine
Werkzeug
Prozess

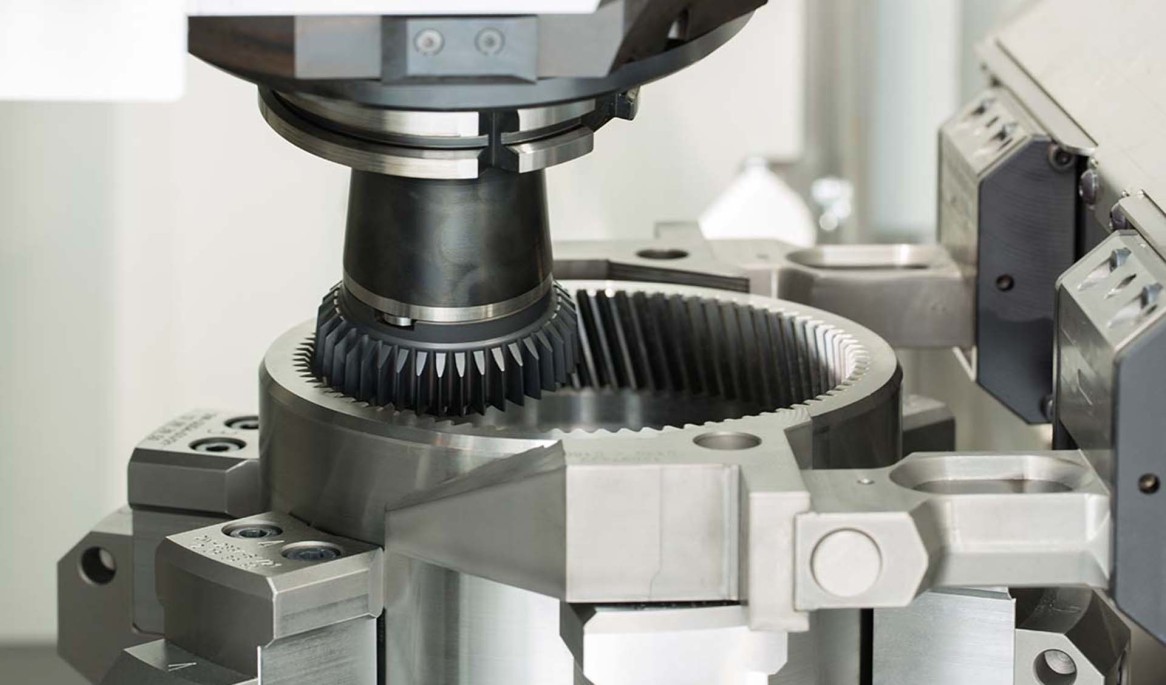

Die Basis für den Erfolg beim Wälzschälen liegt in der Steifigkeit der Maschine: Das Maschinenbett aus Guss absorbiert die auftretenden Prozesskräfte. Im Bearbeitungskopf wird durch ein spezielles Lagerungskonzept eine hohe Spindelsteifigkeit erzielt, wodurch auch längere Werkzeugaufnahmen verwendet werden können. Dies ist besonders für die Bearbeitung von Innenverzahnungen von Bedeutung.

In Verbindung mit einem berstsicheren Spritzschutz ist die Maschine sowohl für die Trocken- als auch für die Nassbearbeitung mit Öl oder Emulsion geeignet.

Neben der Maschine ist für einen stabilen Prozess auch das entsprechende Werkzeug ausschlaggebend. Durch die eigene Werkzeugentwicklung und -fertigung können wir zu jedem Werkstück das optimale Werkzeug auslegen: Voraussetzung hierfür ist das Wälzschälen theoretisch durchdrungen und verstanden zu haben.

Bei der Werkzeugauslegung muss der geplante Prozess berücksichtigt werden. Durch intensive Technologieentwicklung und umfangreiche Tests an Kundenprojekten verstehen wir das Wälzschälen und können mit Skiving³ eine Komplettlösung mit Maschine, Werkzeug und Prozess anbieten.

Durch den Gegenhalter ist die Maschine nicht nur für Räder und Innenverzahnungen sondern auch für Wellen geeignet.

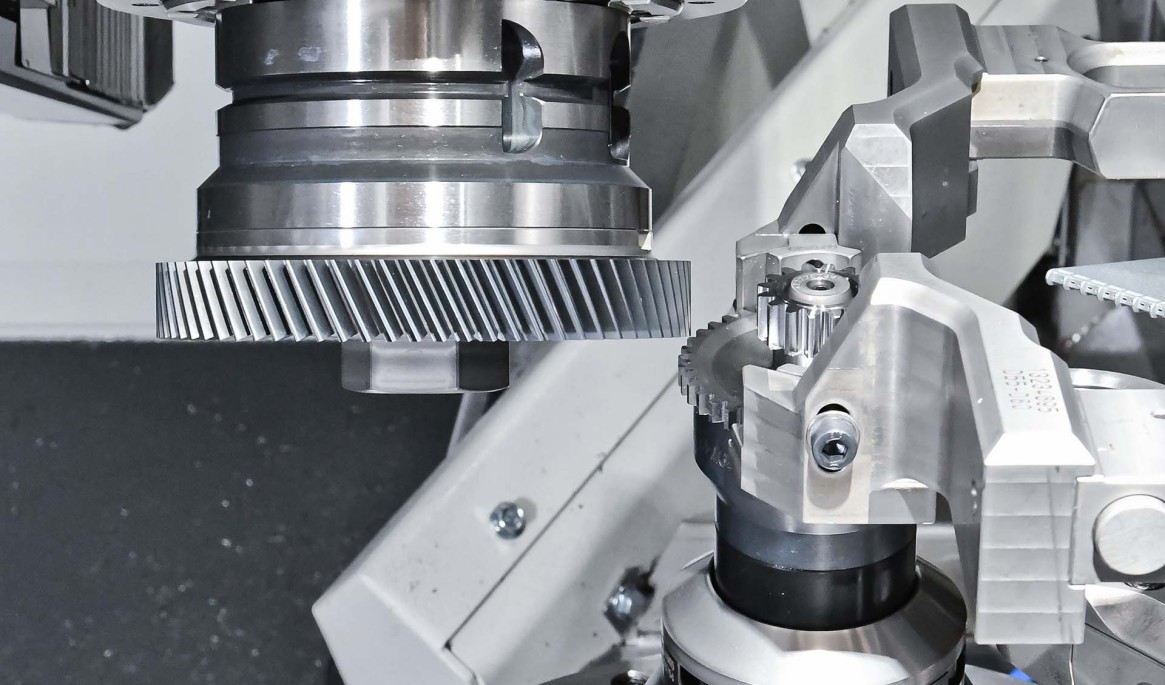

Komplettbearbeitung eines Planetenrads auf der LK 280 DC

SkivingPlus - Funktionen

Die neue Generation der Wälzschälmaschinen zeichnet sich durch einen maschinenintegrierten Werkzeugwechsler mit bis zu 12 Speicherplätzen aus. Dadurch ergibt sich die Möglichkeit für zusätzliche SkivingPlus-Funktionen wie zum Beispiel Drehen, Bohren und Fräsen.

Technische Daten

Modul	3,00 mm
Werkstückgewicht	25 kg
Axialweg	400 mm
Schiftweg	400 mm
Schwenkwinkel Schälkopf	30 ° Grad
max. Spindelleistung	16 kW
Werkzeugdrehzahl	4.000 min-1
Werkzeugdurchmesser	150 mm

Varianten
	LK 180	LK 280	LK 180 DC	LK 280 DC
Werkstückdurchmesser [mm]	180	280	180	280

Liebherr-eigene Werkzeugfertigung

Liebherr bietet ein umfangreiches Lieferprogramm von Verzahnwerkzeugen, langjährige Erfahrung auf dem Gebiet der Zahnradherstellung sowie höchste Produktqualität bis ins Detail. Unsere Wälzschälwerkzeuge werden an unseren Standorten in Ettlingen, Deutschland und Collegno, Italien gefertigt.
