Vrtání jako metoda zakládání staveb

K nejběžnějším metodám vrtání při zakládání staveb v současné době patří technologie vrtání pilot s nebo bez ocelových pažnic, provádění pilot průběžným šnekem, vrtání pro roztlačované piloty, vrtání s dvojitou vrtací hlavou, těžení zeminy drapákem, vrtání s výplachem stlačeným vzduchem a vrtání pilot s příklepem. Vyvrtané dutiny lze využít k celé řadě možností při zakládání staveb. Například naplněním čerstvým betonem vznikne takzvaná pilota z litého betonu. Do vyvrtaných otvorů lze též vkládat betonové a ocelové prefabrikáty, které poté slouží jako nosné nebo konstrukční prvky.

Technika vrtání Kelly

Technika vrtání Kelly

Technika vrtání Kelly

Technika vrtání Kelly
Postup při nezapaženém vrtání Kelly:
1. Zavrtání ochranného potrubí
2. Vyvrtání, např. vrtným šnekem
3. Vložení armovací výztuže
4. Vybetonování
5. Hotová pilota

Technika vrtání Kelly patří k nejběžnějším metodám rotačního vrtání za sucha a slouží k budování vrtaných pilot velkých průměrů (od průměru cca 500 mm). Metoda je vhodná pro téměř všechny typy zemin a skalních podloží. Vynášení zeminy se provádí poměrně krátkými vrtnými nástroji, jako jsou vrtné šneky, jádrové vrtáky, vrtné hrnce a speciální vrtné nástroje. Typické pro tuto metodu jsou vrtné tyče, takzvané Kelly tyče. Jsou teleskopické a díky tomu umožňují velké hloubky vrtání.

Příklady použití techniky vrtání Kelly

  • U nedostatečně stabilních podloží a při náporu spodní vody je nutné zapažené vrtání.

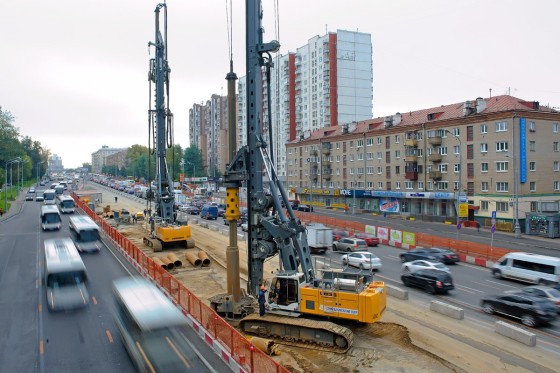

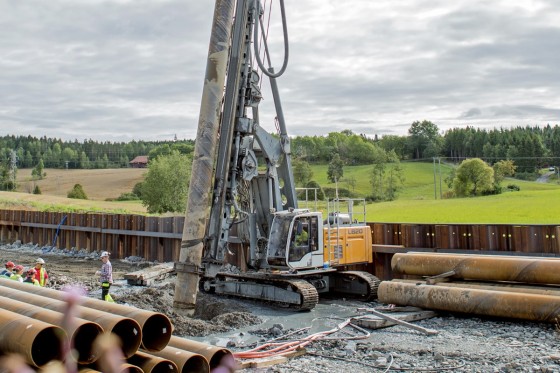

    Technika zapaženého vrtání Kelly

    U nedostatečně stabilních podloží a při náporu spodní vody je nutné zapažené vrtání.

  • Stabilní, suché podloží umožňuje vrtání bez pažení. Zde je stroj za provozu v obchodní čtvrti La Défense v Paříži.

    Technika nezapaženého vrtání Kelly

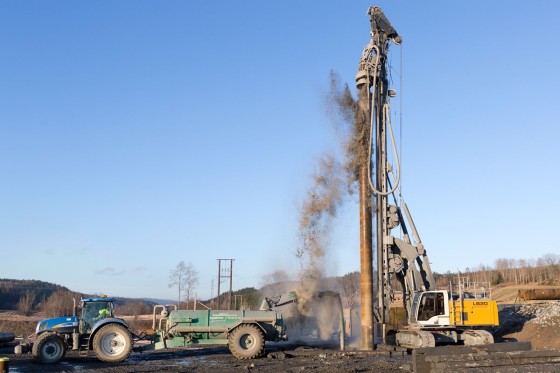

    Stabilní, suché podloží umožňuje vrtání bez pažení. Zde je stroj za provozu v obchodní čtvrti La Défense v Paříži.

  • Pro různá podloží se používají vrtné šneky, jádrové vrtáky, vrtné hrnce a speciální vrtné nástroje.

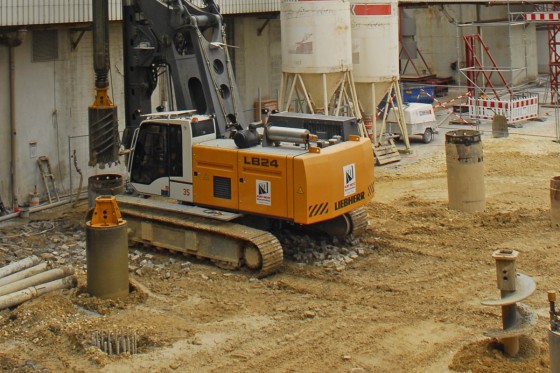

    Výměna vrtných nástrojů

    Pro různá podloží se používají vrtné šneky, jádrové vrtáky, vrtné hrnce a speciální vrtné nástroje.

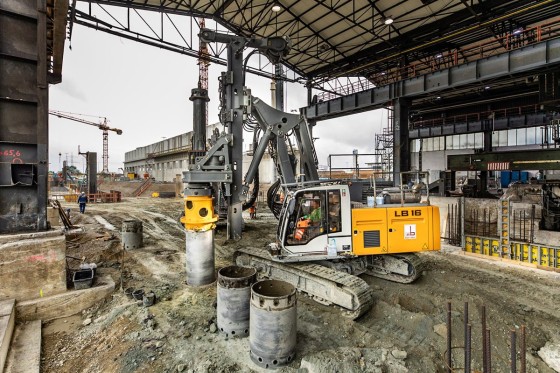

  • Pro vrtací práce při značně omezené pracovní výšce jsou k dispozici zkrácená provedení hlavního nosníku.

    Zkrácený hlavní nosník

    Pro vrtací práce při značně omezené pracovní výšce jsou k dispozici zkrácená provedení hlavního nosníku.

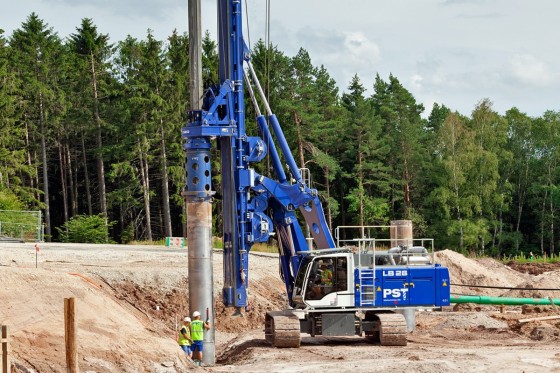

  • Pokud točivý moment vrtacího pohonu nedostačuje, používají se hydraulická zapažovací zařízení.

    Zapažovací zařízení

    Pokud točivý moment vrtacího pohonu nedostačuje, používají se hydraulická zapažovací zařízení.

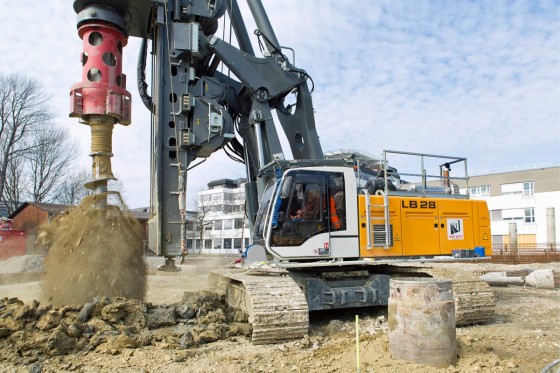

  • Vytěžený materiál se vynáší mimo vrt střídavým otáčením a střásáním vrtného šneku.

    Vynášení vytěženého materiálu

    Vytěžený materiál se vynáší mimo vrt střídavým otáčením a střásáním vrtného šneku.

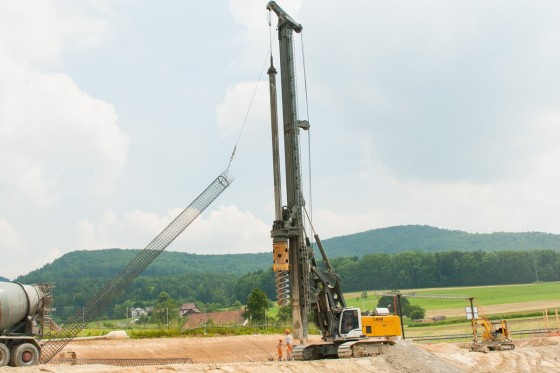

  • Do vrtu se po vyvrtání vloží armovací koš pomocným navijákem vrtacího stroje.

    Použití armovacího koše

    Do vrtu se po vyvrtání vloží armovací koš pomocným navijákem vrtacího stroje.

  • Vybetonování piloty se provádí bezprostředně po osazení armovacího koše.

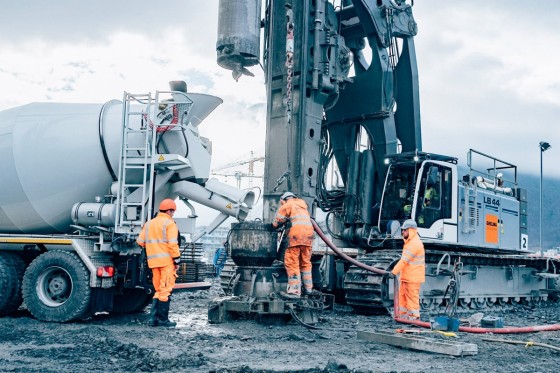

    Vybetonování piloty

    Vybetonování piloty se provádí bezprostředně po osazení armovacího koše.

    • Multikladivo

  • Multikladivo je vrtací nástroj určený pro tvrdé, kompaktní skály nebo horniny, jejichž pevnost v jedné ose přesahuje daleko přes 100 MPa.

    Multikladivo

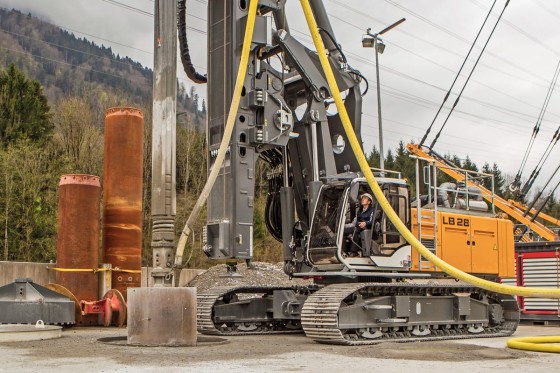

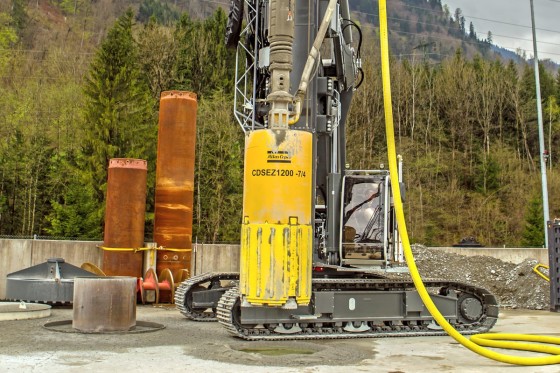

    Multikladivo je vrtací nástroj určený pro tvrdé, kompaktní skály nebo horniny, jejichž pevnost v jedné ose přesahuje daleko přes 100 MPa.

  • Několik stejných kladiv poháněných stlačeným vzduchem dosahuje vysoké míry oscilace. Tím dochází k efektu sekání.

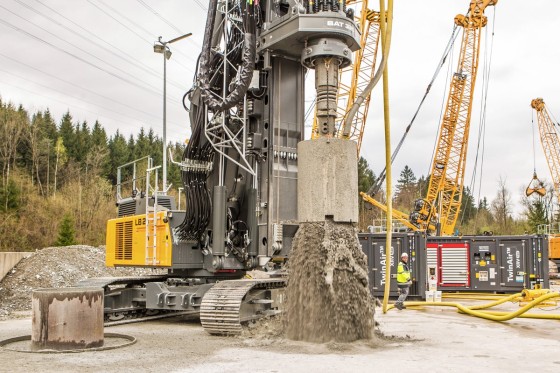

    Princip fungování multikladiva

    Několik stejných kladiv poháněných stlačeným vzduchem dosahuje vysoké míry oscilace. Tím dochází k efektu sekání.

  • Rozmělněný vrtaný materiál se sbírá do záchytné nádoby, která se periodicky vyprazdňuje.

    Vynášení vytěženého materiálu u multikladiva

    Rozmělněný vrtaný materiál se sbírá do záchytné nádoby, která se periodicky vyprazdňuje.

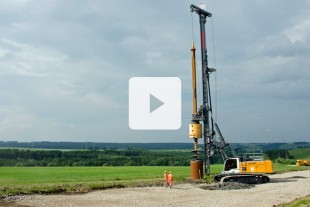

    • Videozáznam techniky vrtání Kelly

    Vrtací stroje Liebherr při technice vrtání Kelly.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
    Video zobrazuje velké vrtací stroje Liebherr při různých pracích prováděných technikou vrtání Kelly Spustit video
    Vrtací stroje Liebherr při technice vrtání Kelly.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.

    Prospekty

    Provádění pilot průběžným vrtným šnekem

    Vrtání pilot z litého betonu prováděné průběžným šnekem

    Vrtání pilot z litého betonu prováděné průběžným šnekem

    Vrtání pilot z litého betonu prováděné průběžným šnekem
    Postup vrtání průběžným vrtným šnekem při budování pilot z litého betonu:
    1. Umístění v místě vrtu
    2. Vyvrtání vrtným šnekem až do finální hloubky
    3. Vytažení vrtného šneku a naplnění betonem
    4. Vpravení nebo zavibrování armování
    5. Hotová pilota

    Provádění pilot průběžným vrtným šnekem patří k technikám rotačního vrtání za sucha. Je vhodné pro rozrušování a budování pilot z litého betonu. Nepřetržité uvolňování a vynášení zeminy (omezeně také skály) zajišťuje průběžný vrtný šnek. Zapření stěn vrtu zajišťuje šroubovice vrtného šneku naplněná vytěženou zeminou.

    Příklady použití techniky vrtání průběžným vrtným šnekem

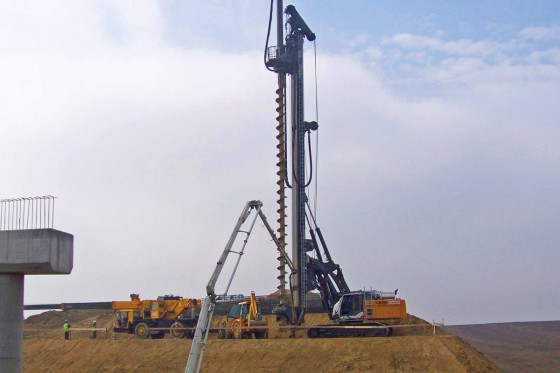

  • Vrtný šnek se v jednom pracovním kroku zavrtá až do finální hloubky stavebního podloží.

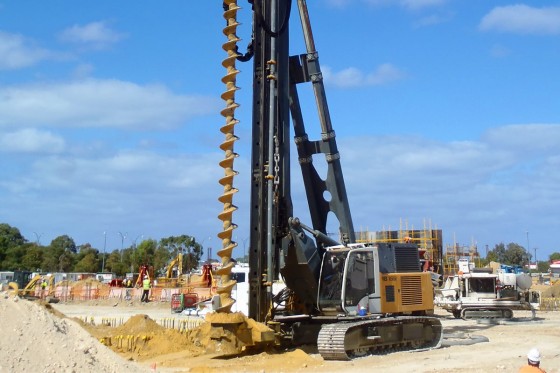

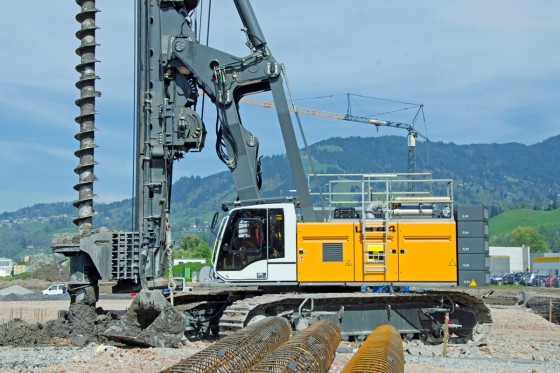

    Vrtání průběžným vrtným šnekem

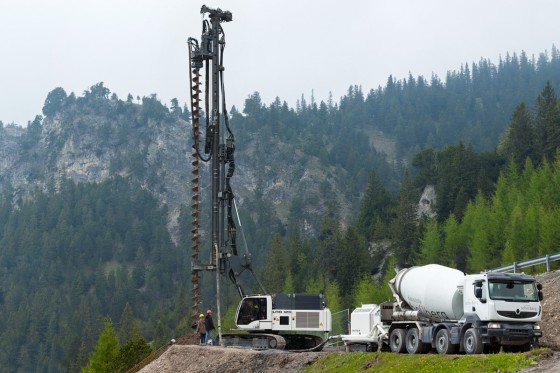

    Vrtný šnek se v jednom pracovním kroku zavrtá až do finální hloubky stavebního podloží.

  • Šroubovice vrtného šneku vynáší vytěženou zeminu při vrtání nahoru.

    Vynášení vytěžené zeminy

    Šroubovice vrtného šneku vynáší vytěženou zeminu při vrtání nahoru.

  • Při použití vrtných šneků se širokým dříkem lze armovací koše osazovat před vytažením vrtného šneku.

    Průběžný vrtný šnek se širokým dříkem

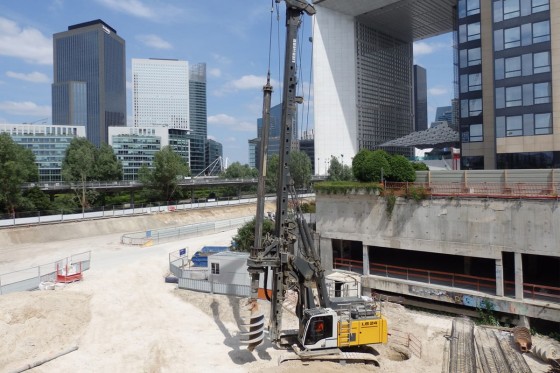

    Při použití vrtných šneků se širokým dříkem lze armovací koše osazovat před vytažením vrtného šneku.

  • Při vrtání pilot průběžným vrtným šnekem podepírá šroubovice šneku naplněná vytěženou zeminou okolní stěny vrtu.

    Šroubovice vrtného šneku naplněná vytěženou zeminou

    Při vrtání pilot průběžným vrtným šnekem podepírá šroubovice šneku naplněná vytěženou zeminou okolní stěny vrtu.

  • Vybetonování se provádí při vytahování vnitřkem vrtného šneku.

    Vybetonování

    Vybetonování se provádí při vytahování vnitřkem vrtného šneku.

  • Při vytahování vrtného šneku rotujícího doleva se z vrtu vynese jenom minimum vytěžené zeminy. To je optimální pro rozrušování.

    Rozrušování

    Při vytahování vrtného šneku rotujícího doleva se z vrtu vynese jenom minimum vytěžené zeminy. To je optimální pro rozrušování.

  • Rozrušování slouží také jako příprava pro následující vhánění pilot.

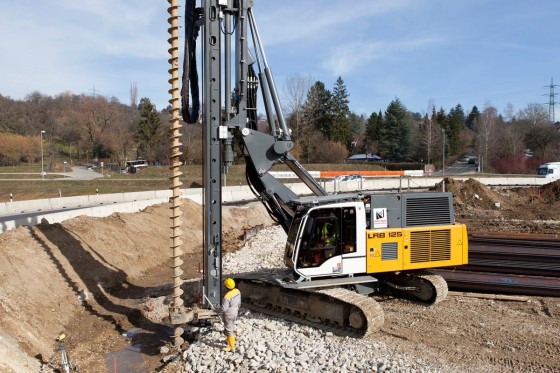

    Předvrtání

    Rozrušování slouží také jako příprava pro následující vhánění pilot.

  • Použitím obdélníkových Kelly tyčí lze zvýšit hloubku vrtání vrtným šnekem.

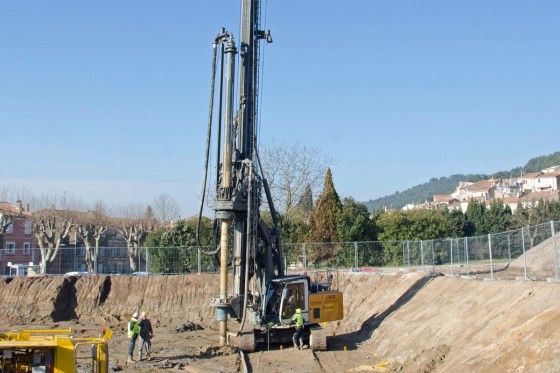

    Prodloužení Kelly

    Použitím obdélníkových Kelly tyčí lze zvýšit hloubku vrtání vrtným šnekem.

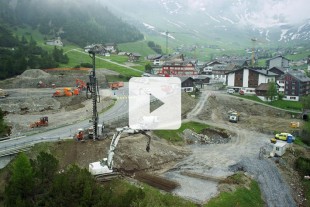

    • Videozáznam provádění pilot průběžným vrtným šnekem

    Kombinované vrtací a pilotovací zařízení LRB 125 buduje piloty z litého betonu průběžným šnekem. Podporu zajišťuje mobilní míchač a stacionární čerpadlo betonových směsí Liebherr.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
    Video zobrazuje vrtací a pilotovací zařízení LRB 125 při budování pilot z litého betonu technikou průběžného vrtného šneku. Přehrát video
    Kombinované vrtací a pilotovací zařízení LRB 125 buduje piloty z litého betonu průběžným šnekem. Podporu zajišťuje mobilní míchač a stacionární čerpadlo betonových směsí Liebherr.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.

    Vrtání s dvojitou vrtací hlavou

    Vrtání s dvojitou vrtací hlavou

    Vrtání s dvojitou vrtací hlavou

    Vrtání s dvojitou vrtací hlavou
    Postup vrtání s dvojitou vrtací hlavou při budování pilot z litého betonu:
    1. Umístění v místě vrtu
    2. Vyvrtání vrtným šnekem za současného posuvu pažnic
    3. Vrtný šnek a pažnice se při betonování vytahují dutinou vrtného šneku
    4. Vložení armovací výztuže
    5. Hotová pilota

    Vrtání s dvojitou vrtací hlavou je kombinací vrtání průběžným vrtným šnekem a průchozího pažení. Pažení a v něm umístěný vrtný šnek se zavrtají společně a poté se opět vytáhnou. Vrtání s dvojitou vrtací hlavou se používá při budování pilot z litého betonu a k rozrušování.

    Příklady použití techniky vrtání s dvojitou vrtací hlavou

  • Technika vrtání s dvojitou vrtací hlavou spojuje provádění pilot průběžným vrtným šnekem s pažnicí. Používá se především při budování pilot z litého betonu.

    Kombinace průběžného vrtného šneku a pažnice

    Technika vrtání s dvojitou vrtací hlavou spojuje provádění pilot průběžným vrtným šnekem s pažnicí. Používá se především při budování pilot z litého betonu.

  • Vrtná souprava je osazená dvěma nezávislými rotačními pohony. Ty nezávisle na sobě pohánějí uvnitř rotující průběžný vrtný šnek a pažnice.

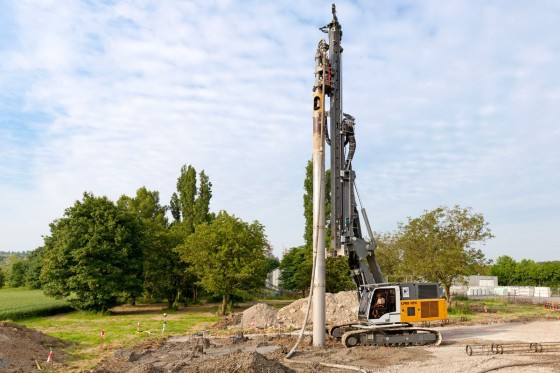

    Pohon dvojité vrtací hlavy

    Vrtná souprava je osazená dvěma nezávislými rotačními pohony. Ty nezávisle na sobě pohánějí uvnitř rotující průběžný vrtný šnek a pažnice.

  • Šroubovice vrtného šneku při vrtání vynášejí vytěženou zeminu pažnicí nahoru. Vytěžená zemina je vyhazována otvorem na horním konci vrtného šneku.

    Budování pilot z litého betonu

    Šroubovice vrtného šneku při vrtání vynášejí vytěženou zeminu pažnicí nahoru. Vytěžená zemina je vyhazována otvorem na horním konci vrtného šneku.

  • Kompaktní konstrukce pohonu dvojité vrtací hlavy umožňuje práci v těsné blízkosti stávajících staveb, jako například vedle zdí domů.

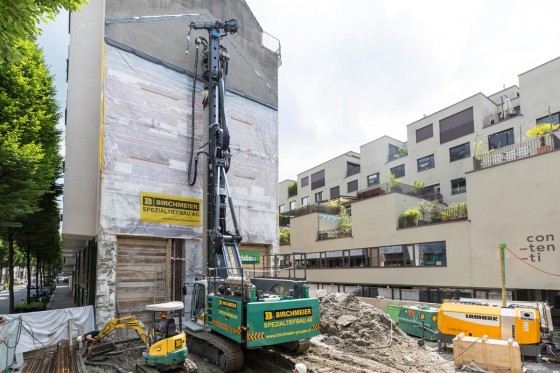

    Vrtání „těsně u stěny“

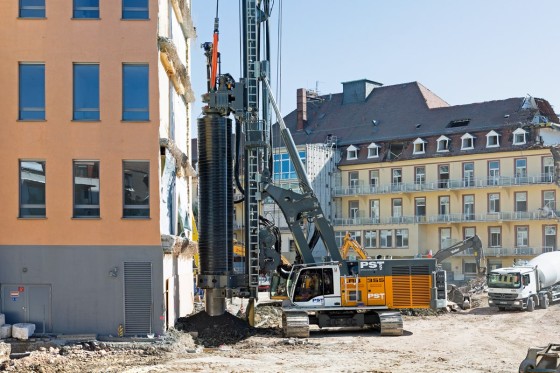

    Kompaktní konstrukce pohonu dvojité vrtací hlavy umožňuje práci v těsné blízkosti stávajících staveb, jako například vedle zdí domů.

  • Ochranný kryt uzavírá pažnici, čímž uvnitř vzniká prstencový prostor. Vynášená vytěžená zemina tak řízeně padá na zem.

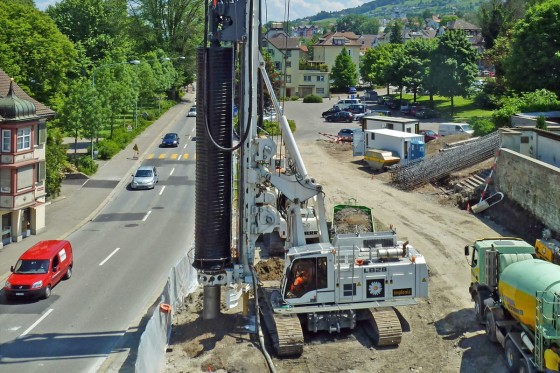

    Ochranný kryt

    Ochranný kryt uzavírá pažnici, čímž uvnitř vzniká prstencový prostor. Vynášená vytěžená zemina tak řízeně padá na zem.

  • Pažnice a vrtný šnek se po vytažení naklopí stranou a vyprázdní. Vrtný šnek přitom rotuje opačným směrem.

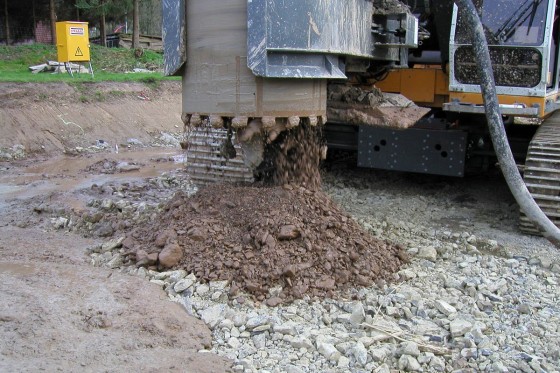

    Vyprázdnění vrtného šneku

    Pažnice a vrtný šnek se po vytažení naklopí stranou a vyprázdní. Vrtný šnek přitom rotuje opačným směrem.

  • Po dosažení finální hloubky se beton vhání dutinou vrtného šneku. Ten je současného vytahování vytlačován z dolního konce pažnice a vrtného šneku.

    Vytažení a vybetonování

    Po dosažení finální hloubky se beton vhání dutinou vrtného šneku. Ten je současného vytahování vytlačován z dolního konce pažnice a vrtného šneku.

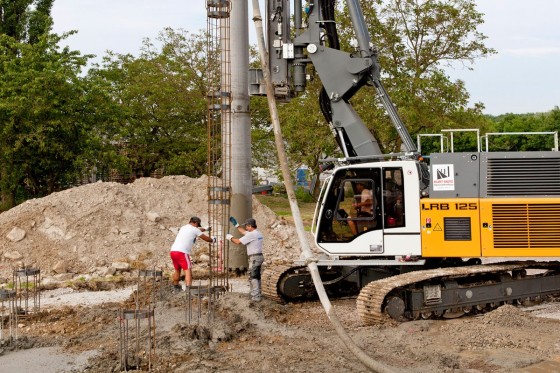

  • Po vybetonování může být do pilíře z čerstvého betonu vložen armovací koš. K tomuto účelu se používá pomocný naviják nosného zařízení.

    Armování

    Po vybetonování může být do pilíře z čerstvého betonu vložen armovací koš. K tomuto účelu se používá pomocný naviják nosného zařízení.

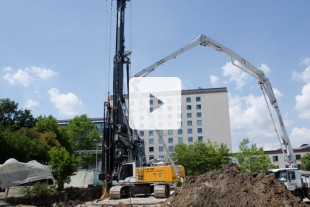

    • Videozáznam vrtání s dvojitou vrtací hlavou

    Vrtací stroje typu LB 16 a LB 44 za provozu s dvojitými vrtacími hlavami. Vrtací stroj LB 16 a LB 44 za provozu s jednou dvojitou vrtací hlavou.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
    Video zobrazuje použití dvou strojů s technikou vrtání s dvojitou vrtací hlavou při budování pilot z litého betonu. Spustit video
    Vrtací stroje typu LB 16 a LB 44 za provozu s dvojitými vrtacími hlavami. Vrtací stroj LB 16 a LB 44 za provozu s jednou dvojitou vrtací hlavou.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.

    Zpráva o využití strojů

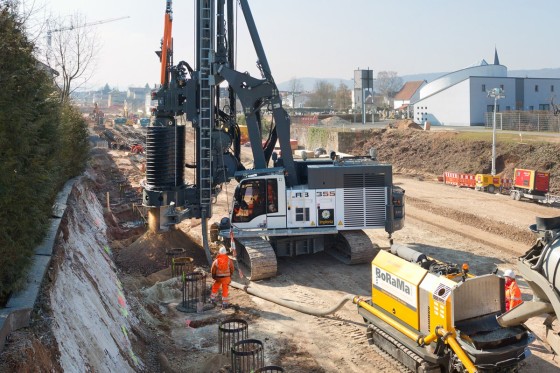

    Vrtání pro roztlačované piloty

    Vrtání pro roztlačované piloty

    Vrtání pro roztlačované piloty

    Vrtání pro roztlačované piloty
    Postup při vrtání pro roztlačované piloty:
    1. Umístění v místě vrtu
    2. Vyvrtání vrtným šnekem až do finální hloubky
    3. Vytažení vrtného šneku a naplnění betonem
    4. Vpravení nebo zavibrování armování
    5. Hotová pilota

    Vrtání pro roztlačované piloty je variantou provádění pilot průběžným vrtným šnekem. Používá se pouze při budování pilot z litého betonu. Stávající stavební podloží se roztlačí, takže nedojde k téměř žádnému vynesení vytěžené zeminy. Místo průběžného vrtného šneku se používá hladká pažnice, také nazývaná razicí potrubí. Na dolním konci je pažnice osazena vrtákem pro roztlačované piloty.

    Příklady použití techniky roztlačovaných pilot

  • Na dolním konci je pažnice osazena šnekovitě tvarovaným vrtákem pro roztlačované piloty.

    Šnekovitý začátek

    Na dolním konci je pažnice osazena šnekovitě tvarovaným vrtákem pro roztlačované piloty.

  • Při vrtání pro roztlačované piloty nedochází k téměř žádnému vynášení vytěžené zeminy. Zemina se roztlačuje do stran.

    Vrtání

    Při vrtání pro roztlačované piloty nedochází k téměř žádnému vynášení vytěžené zeminy. Zemina se roztlačuje do stran.

  • Po vyvrtání se pažnice vytáhne.

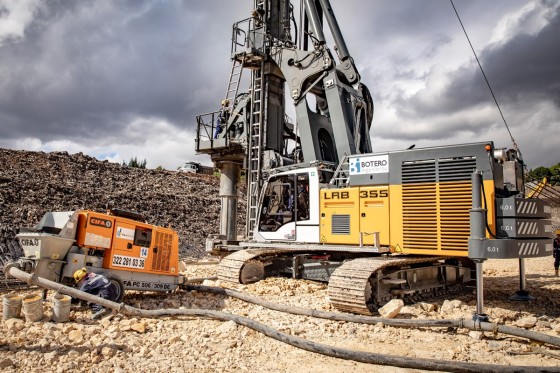

    Vytažení pažnice

    Po vyvrtání se pažnice vytáhne.

  • Při vytahování vhání čerpadlo beton dutou pažnicí. Beton přitom vystupuje z dolního konce.

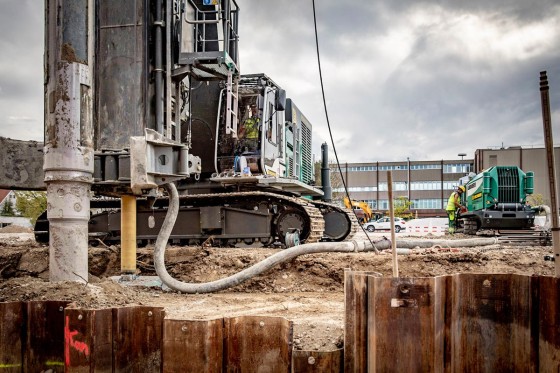

    Vybetonování

    Při vytahování vhání čerpadlo beton dutou pažnicí. Beton přitom vystupuje z dolního konce.

  • Podle použité techniky lze vložení armovacího koše provést buďto před nebo bezprostředně po vytažení pažnice.

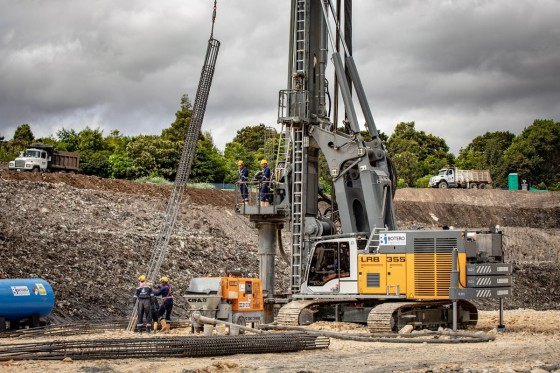

    Armování

    Podle použité techniky lze vložení armovacího koše provést buďto před nebo bezprostředně po vytažení pažnice.

  • Hloubku vrtu lze zvětšit použitím prodloužením Kelly.

    Prodloužení Kelly

    Hloubku vrtu lze zvětšit použitím prodloužením Kelly.

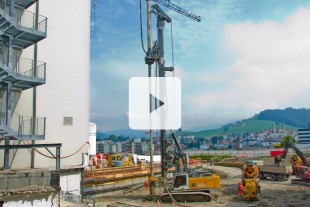

    • Videozáznam vrtání pro roztlačované piloty

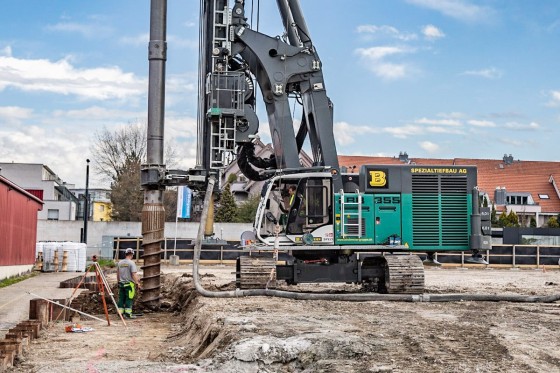

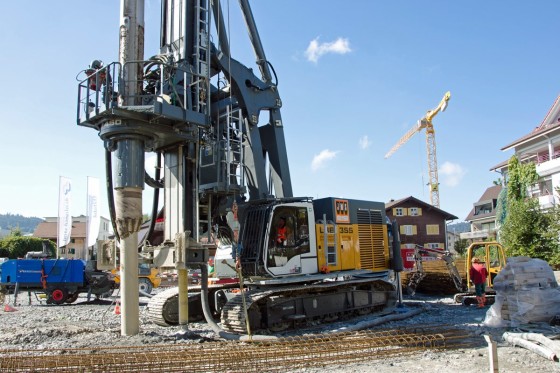

    Video zobrazuje mimo jiné nové vrtací a pilotovací zařízení LRB 355 při vrtání pro roztlačované piloty.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
    Video zobrazuje různá nosná zařízení Liebherr za provozu s vybavením pro vrtání pro roztlačované piloty. Spustit video
    Video zobrazuje mimo jiné nové vrtací a pilotovací zařízení LRB 355 při vrtání pro roztlačované piloty.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.

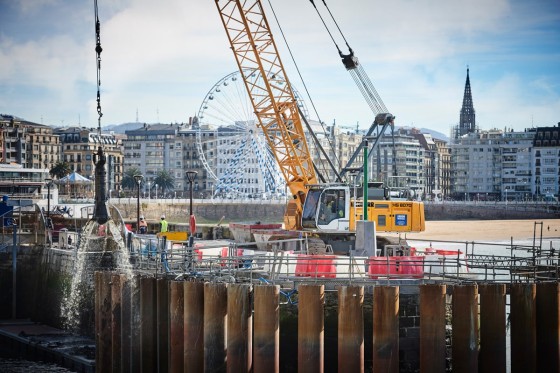

    Těžení zeminy drapákem

    Těžení zeminy drapákem

    Těžení zeminy drapákem

    Těžení zeminy drapákem
    Zhotovení vrtané piloty s vytěžením zeminy drapákem probíhá takto:
    1. Zavrtání pažnic
    2. Vytěžení pažnic vrtacím drapákem
    3. Vložení armovací výztuže
    4. Vybetonování a postupné vytažení pažnic
    5. Hotová pilota

    Těžení zeminy drapákem patří k metodám suché těžby. Těžená zemina se podle použitého nástroje odkrajuje nebo uvolňuje rázy. Jako nástroj je na lanovém rypadle zavěšen vrtací drapák, sekáč nebo speciální nástroj. Těžení zeminy drapákem patří k nejstarším technikám vrtání a ještě dnes patří k běžně používaným metodám. Používá se například při vrtání studní s malým průměrem vrtu nebo při budování pilot z litého betonu s částečně velmi velkými průměry.

    Příklady použití vrtacího drapáku a zapažovacího zařízení

  • Technika těžení zeminy drapákem je vhodná pro téměř všechny zeminy se spodní vodou i bez ní.

    Univerzální technika vrtání

    Technika těžení zeminy drapákem je vhodná pro téměř všechny zeminy se spodní vodou i bez ní.

  • Při technice těžení zeminy drapákem se jako nosná zařízení používají hydraulická lanová rypadla řady HS.

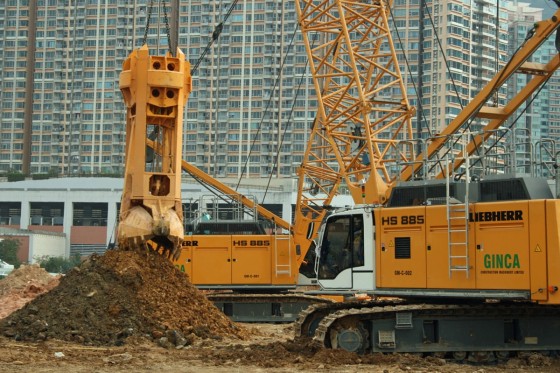

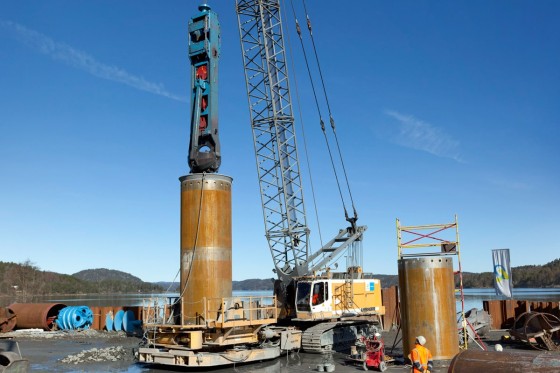

    Hydraulická lanová rypadla jako nosná zařízení

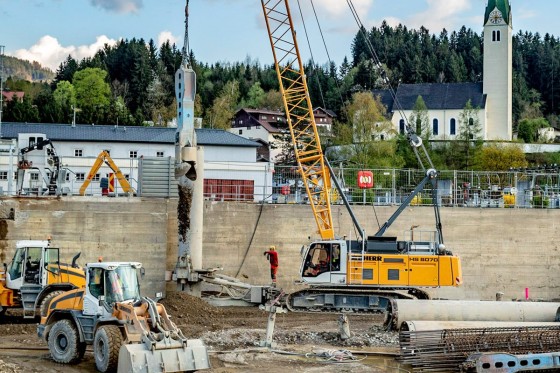

    Při technice těžení zeminy drapákem se jako nosná zařízení používají hydraulická lanová rypadla řady HS.

  • Zapichovací drapák proniká volným pádem do stavebního podloží, které uvolňuje kombinovaným deformačním a střižným pohybem.

    Zapichovací drapák

    Zapichovací drapák proniká volným pádem do stavebního podloží, které uvolňuje kombinovaným deformačním a střižným pohybem.

  • Vrtací drapák se umístí na dno vrtu. Těžení zeminy probíhá uvolňováním při zavírání kulovitých lopatek.

    Těžební drapák

    Vrtací drapák se umístí na dno vrtu. Těžení zeminy probíhá uvolňováním při zavírání kulovitých lopatek.

  • Zapažený vrt se doporučuje vždy v případě nestabilního stavebního podloží.

    Pažení

    Zapažený vrt se doporučuje vždy v případě nestabilního stavebního podloží.

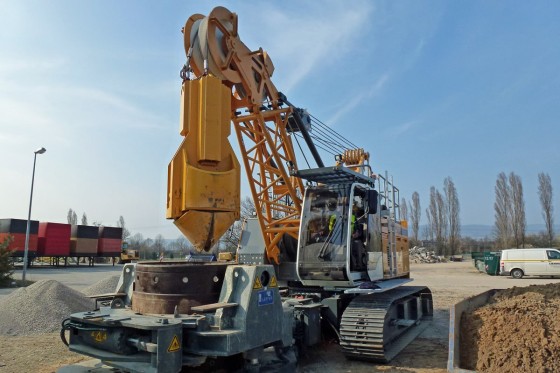

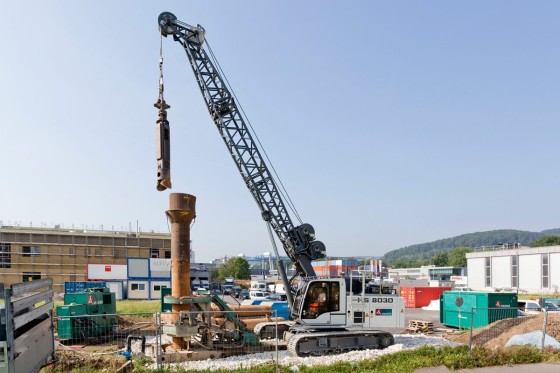

  • Při těžení zeminy drapákem se používají především zapažovací zařízení typu VRM.

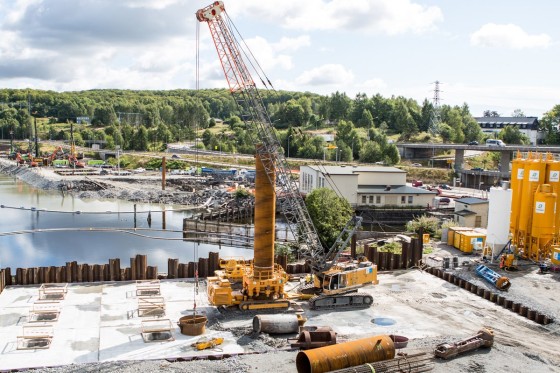

    Zapažovací zařízení

    Při těžení zeminy drapákem se používají především zapažovací zařízení typu VRM.

  • V těžkých podmínkách stavebního podloží nebo pro dlouhá pažení se používají vrtné soupravy typu RDM.

    Vrtná souprava

    V těžkých podmínkách stavebního podloží nebo pro dlouhá pažení se používají vrtné soupravy typu RDM.

  • Ve srovnání s vrtacími stroji lze provádět vrty s větší vzdáleností osy vrtání od nosného zařízení.

    Vyložení

    Ve srovnání s vrtacími stroji lze provádět vrty s větší vzdáleností osy vrtání od nosného zařízení.

  • Po dosažení hloubky vrtání se vloží armovací koš a následně se provede vybetonování.

    Piloty z litého betonu

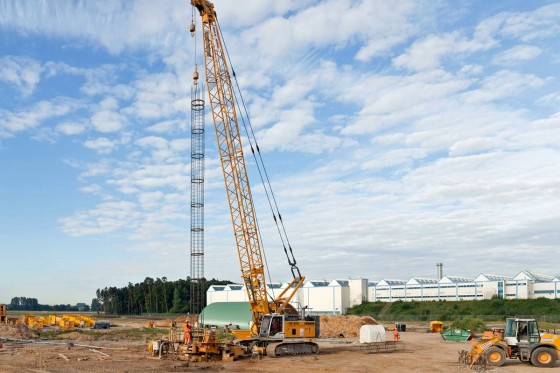

    Po dosažení hloubky vrtání se vloží armovací koš a následně se provede vybetonování.

  • Pro vrtání se sníženou pracovní výškou se dodávají speciální krátké výložníky a vrtací nástroje.

    Krátký výložník

    Pro vrtání se sníženou pracovní výškou se dodávají speciální krátké výložníky a vrtací nástroje.

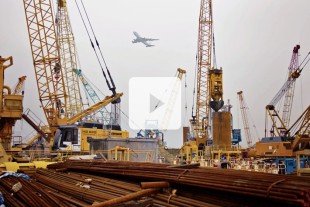

    • Videozáznam těžení zeminy drapákem

    Hydraulické lanové rypadlo typu HS 855 HD a HS 885 HD za provozu při těžení zeminy drapákem.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
    Video zobrazuje hydraulické lanové rypadlo Liebherr při těžení zeminy drapákem na různých velkých stavbách Přehrát video
    Hydraulické lanové rypadlo typu HS 855 HD a HS 885 HD za provozu při těžení zeminy drapákem.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.

    Vrtání s výplachem stlačeným vzduchem

    Vrtání s výplachem stlačeným vzduchem je technika pro zhotovování vrtů o průměru do cca 3,2 m. Zpravidla se nejdříve provede vytěžení zeminy drapákem. K výplachu se používá mamutové čerpadlo. Výplach přitom probíhá v prstencovém prostoru mezi stěnou vrtu a vrtnými tyčemi až po dno vrtu. Odtud výplachový proud stoupá opět vzhůru a přitom unáší vytěženou zeminu uvnitř vrtných tyčí.

    Příklady vrtání s výplachem stlačeným vzduchem

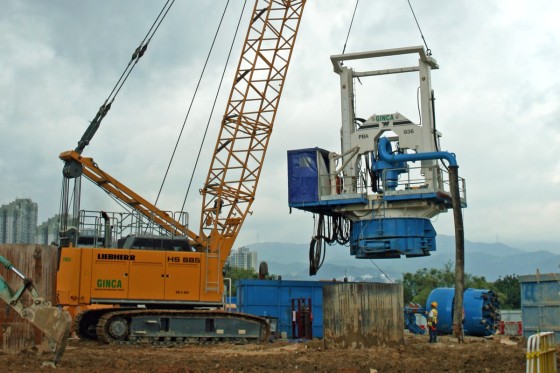

  • Lanové rypadlo nasazuje na pažnici vrtací zařízení s výplachem stlačeným vzduchem. Upevnění se prování pomocí hydraulicky ovládaných rychloupínacích spon.

    Umístění vrtacího zařízení s výplachem stlačeným vzduchem

    Lanové rypadlo nasazuje na pažnici vrtací zařízení s výplachem stlačeným vzduchem. Upevnění se prování pomocí hydraulicky ovládaných rychloupínacích spon.

  • Sešroubováním jednotlivých dutých vrtných tyčí vznikne vrtná kolona. Tak lze dosáhnout potřebné hloubky vrtání.

    Vrtné tyče

    Sešroubováním jednotlivých dutých vrtných tyčí vznikne vrtná kolona. Tak lze dosáhnout potřebné hloubky vrtání.

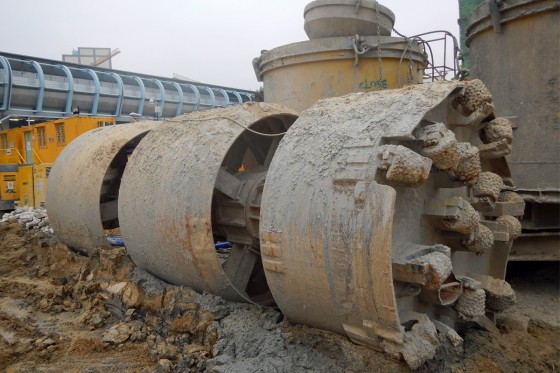

  • Vrtná hlava uvolňuje zeminu. Jedná se o válcovité těleso, které je na své dolní straně osazeno různými zuby a sekáči.

    Vrtná hlava

    Vrtná hlava uvolňuje zeminu. Jedná se o válcovité těleso, které je na své dolní straně osazeno různými zuby a sekáči.

    • Zpráva o využití strojů

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.

    Vrtání pilot s příklepem

    Při vrtání pilot s příklepem jsou vrtné tyče na svém dolním konci vybaveny kladivem. To se aktivuje přívodem stlačeného vzduchu. Kladivo osazené na vrtací korunce tak za současného rotování s příklepem proniká do stavebního podloží. Výplachový proud přitom unáší vytěženou zeminu nahoru. Tato technika se používá zejména v případě tvrdých až velmi tvrdých hornin nebo při prorážení velkých balvanů.

    Příklady použití metody vrtání pilot s příklepem

  • Vrtací stroj typu LB 20 při použití s příklepovým vrtákem vedeným uvnitř pažení.

    Zapažené vrtání pilot s příklepem

    Vrtací stroj typu LB 20 při použití s příklepovým vrtákem vedeným uvnitř pažení.

  • Výplachový proud přitom unáší vytěženou zeminu nahoru, kde vystupuje z horního konce pažení.

    Vynášení vytěžené zeminy

    Výplachový proud přitom unáší vytěženou zeminu nahoru, kde vystupuje z horního konce pažení.

    • Videozáznam vrtání pilot s příklepem

    Vrtací stroj typu LB 20 při vrtání pilot s příklepem.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
    Video zobrazuje techniku vrtání pilot s příklepem používanou v obzvlášť tvrdých horninách nebo skalách. Přehrát video
    Vrtací stroj typu LB 20 při vrtání pilot s příklepem.
    We need your consent This YouTube video is provided by Google*. If you load the video, your data - including your IP address - is transmitted to Google and may be stored and processed by Google inter alia in the USA. We have no influence over further data processing by Google. By clicking on "Accept", you consent to the transmission of data to Google for this video in accordance with Art. 6 (1) (a) GDPR and at the same time expressly consent to the transfer of data to the USA in accordance with Art. 49 (1) (a) GDPR. If you no longer wish to consent to each YouTube video individually in the future and wish to be able to load the videos without this blocker, you can also select "Always accept YouTube" and thereby consent to the associated data transmissions and transfers to Google and to the USA for all other YouTube videos which you open on our website in the future. Please note that, in the opinion of the European Court of Justice, there does not currently exist an adequate level of data protection in line with EU standards in the USA, and at present we cannot provide suitable safeguards to protect your data and offset this shortcoming. Possible risks to you of data transfer to the USA are that access by state authorities cannot be excluded and that your data could be processed for reasons of national security, criminal prosecution or for other purposes in the public interest of the USA, possibly without you being informed separately and without enforceable rights and effective means of redress being available to you. You can withdraw consent that you have given at any time with future effect via the settings. For further information, please see our Data Protection Declaration and Google's Privacy Policy. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

    Hledání stroje

    Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
