Beranění
Vpravování nosných základových prvků se při beranění provádí dynamicky. Hydraulické kladivo zaráží nosný základový prvek svojí dynamickou hmotností. Hydraulické kladivo je přitom zpravidla osazeno na stroji s lafetou. Oblast použití pro beranění je shodná s použitím vibrování. Dodávaná hydraulická kladiva přitom umožňují přenášet podstatně vyšší dynamické síly. Proto se vhánění pilot beraněním používá často u velmi velkých a dlouhých nosných základových prvků.
Příklady použití s hydraulickými volnopádovými kladivy
Prefabrikované vháněné piloty
Beranění prefabrikovaných betonových pilot patří ke klasickému použití metody vháněných pilot.
Vhánění pilot pod velkým úhlem
Beranidlo LRH 100 umožňuje vhánění nosných základových prvků pod obzvlášť velkým úhlem.
Štětovnicové stěny
Vhánění profilů štětovnicových stěn beraněním slouží k realizaci dočasných nebo trvalých opěrných a zabezpečovacích opatření.
Ocelové kolony
Při budování základových pilot se používají ocelové kolony.
Vodní stavby
Beranidlo LRH 400 za provozu v Bremerhavenu je vybaveno zavěšenou lafetou pro vhánění štětovnicových stěn.Nové hydraulické kladivo Liebherr
Hydraulicky poháněná volnopádová kladiva řady H jsou optimálně vhodná k vhánění ocelových kolon, I-nosníků, štětovnicových stěn a prefabrikovaných betonových a dřevěných pilot. Kladiva jsou kompletně integrována do řídicího systému nosného zařízení Liebherr.
Video zobrazuje princip fungování kladiva Liebherr typ H 15 L.

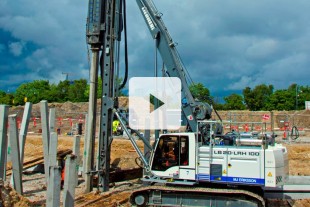

Videozáznam vhánění pilot
Hledání stroje
Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
Vibrování
Pilota z litého vibrovaného betonu
1. Osazení ztracené patky s těsněním
2. Nasazení kolony na ztracenou patku
3. Zavibrování kolony vysokofrekvenčním vibrátorem
4. Zavibrování do požadované hloubky
5. Vložení armovacího koše do suché kolony
6. Naplnění betonem
7. Vytažení kolony, přitom zhutnění betonu vibrováním.
8. Hotová pilota
Při této metodě vháněných pilot uvádí vibrátor nosný základový prvek do harmonických podélných vibrací. Vibrace se přenášejí z vháněného základového prvku do bezprostředně sousedící zeminy. Během vhánění se tím značně snižuje tření podél nosného základového prvku. Vháněný základový prvek je do zeminy vpravován vlastní hmotností vibrátoru nebo tlakem posuvného systému. Stejným principem lze nosné vháněné prvky opět také vytáhnout.
Vysokofrekvenční vibrátory s variabilním statickým momentem pracují mimořádně bezhlučně a bez otřesů. Proto lze vibrování používat i v bezprostřední blízkosti citlivé zástavby. Vibrátor vedený jako pracovní nářadí na hlavním nosníku umožňuje přenášet posuvné síly. Vibrátory však mohou pracovat také volně zavěšené na hydraulickém lanovém rypadle.
Příklady použití vertikálních, závěsných a svěrových vibrátorů
Vibrátor na vedení výložníku

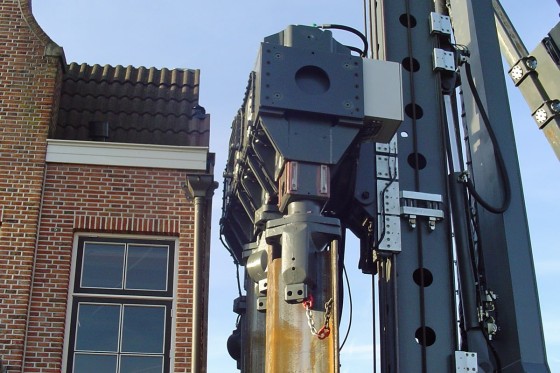

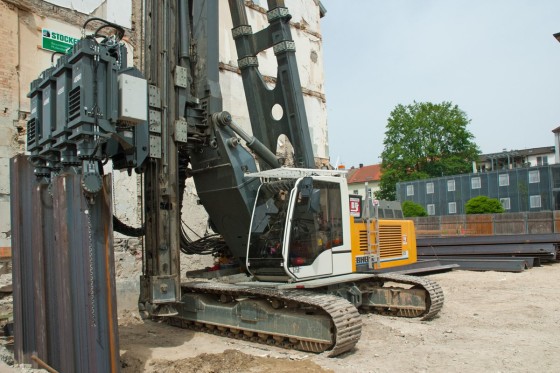

Vedení vysokofrekvenčního vibrátoru je zajištěno přímo na hlavním nosníku. To umožňuje přesné vhánění nosných základových prvků.
Štětovnicové stěny

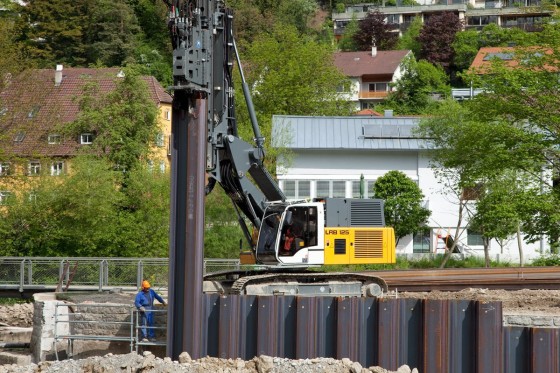

Vhánění ocelových štětovnicových profilů se používá při budování dočasných nebo trvalých opěrných a zabezpečovacích opatření.
Pomocný naviják

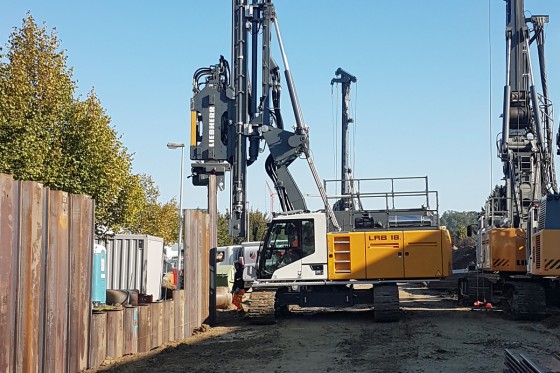

Pomocný naviják na nosném zařízení LRB zvedá štětovnicové profily do požadované polohy. K vibrátoru se upevňují upínacími svěry.

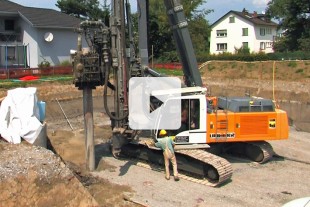

Pilota z litého vibrovaného betonu
Závěsný vibrátor vhání ocelovou kolonu se ztracenou patkou do země. Po naplnění betonu vnitřkem kolony se kolona za současného vibrování opět vytáhne.

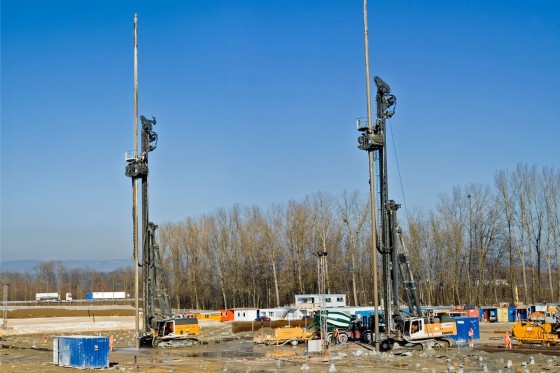

Svěrový vibrátor
Svěrový vibrátor umožňuje vhánění nosných základových prvků v celé délce hlavního nosníku. Nastavení armovacího koše je možné před vybetonováním bez odpojení vibrátoru.
Výkyvný výložník
Výkyvný výložník je zavěšen na speciální traverze na lanovém rypadle. Tato metoda je vhodná pro vhánění pilot pod velkými úhly.
Zavěšená lafeta

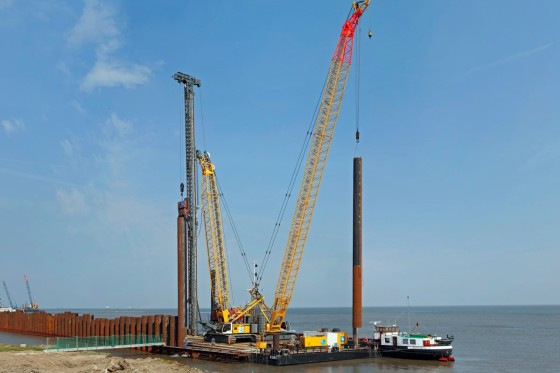

Speciální zavěšená lafeta je připevněna na výložníku lanového rypadla. Vibrátor vedený na hlavním nosníku umožňuje přenos posuvných sil. Tato konfigurace je obzvlášť vhodná pro velmi dlouhé nosné základové prvky.

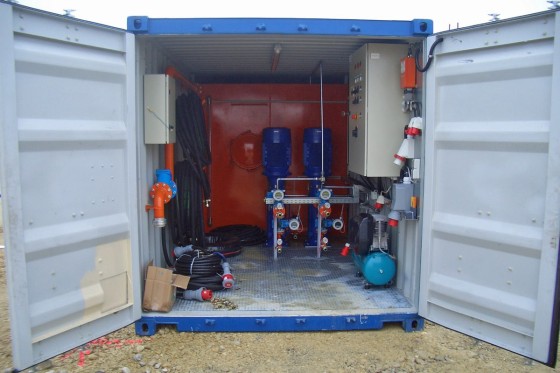

Zásobník na vyplachovací vodu
Vyplachování vodou nebo vzduchem snižuje odpor při vhánění. Tím se zvyšuje výkon vhánění pilot
Vyplachovací potrubí

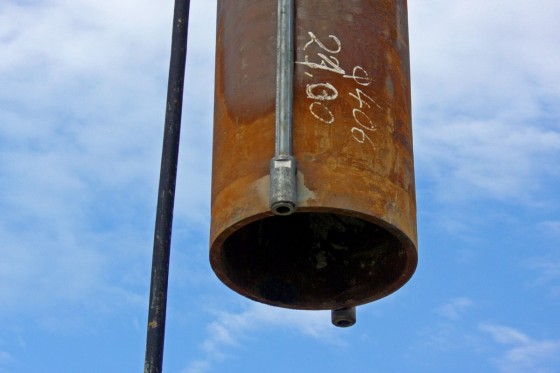

K dolnímu konci nosného základového prvku se přivaří vyplachovací potrubí. Zásobník na vyplachovací vodu je plní vyplachovacím médiem.
Nový vertikální vibrátor Liebherr LV 20
Nový vibrátor Liebherr LV 20 dosahuje statického momentu až 20 kgm. Maximální odstředivá síla dosahuje 1160 kN. Díky novým použitým materiálů pracuje s minimálním opotřebením. Nový chladicí systém navíc významně zvyšuje jeho životnost.
Video zobrazuje princip fungování vibrátoru Liebherr typu LV 20.
Videozáznam vibrování
Hledání stroje
Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
Ražení
Metody ražení
1. Posuvem univerzálního vedení se dosáhne první krok vhánění.
2. Zahájení ražení hydraulickým válcem za pomoci předepnutí.
3. Zaražení druhého profilu.
4. Zaražení třetího a čtvrtého profilu.
5. Zasunutí hydraulických válců při současném posuvu univerzálního vedení.
6. Střídavé vhánění štětovnicových profilů až po dosažení požadované úrovně.
Při ražení se nosné základové prvky vhánějí do země působením statických sil. Ražení je vhodné pro vhánění a vytahování štětovnicových profilů. Razicí zařízení jsou osazena na vedení výložníku nosného zařízení řady LRB. Tvoří je čtyři hydraulické válce, které jsou s jednotlivými štětovnicovými profily spojeny upínacími svěry. Při ražení absorbují tři štětovnicové profily reakční síly, zatímco čtvrtý štětovnicový profil je vháněn nebo vytahován.
Ražení probíhá zcela bez otřesů a bezhlučně. Proto je tato metoda obzvlášť vhodná pro budování štětovnicových stěn v městské zástavbě.
Příklady použití razicích zařízení
Štětovnicové stěny
Ražení štětovnicových profilů se provádí střídavým vháněním pomocí hydraulických válců až do dosažení požadované hloubky.
Vhánění pilot bez otřesů
Technika ražení probíhá zcela bez otřesů a bezhlučně. Štětovnicové stěny lze proto budovat i v citlivých oblastech v bezprostřední blízkosti stávající zástavby.

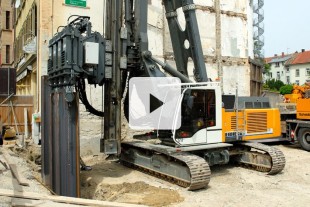

Videozáznam ražení
