Promíchávání zeminy s pojivovou suspenzí
Promíchávání zeminy s pojivovou suspenzí
1. Nastavení polohy míchacího zařízení
2. Zapuštění míchacího zařízení a přidání pojiva
3. Promíchání zeminy až do finální hloubky
4. Vytažení rotujícího míchacího zařízení za stálého přidávání pojiva
5. Vytvrzení směsi zeminy s pojivem
Při promíchávání zeminy s pojivovou suspenzí se rotující míchací nástroje otáčejí kolem svislé osy míchacího hřídele. Nástroje rozrušují strukturu zeminy a promíchávají pojivo se zeminou. Jako pojiva se zpravidla používají cementové suspenze.
Příklady použití promíchávání zeminy s pojivovou suspenzí

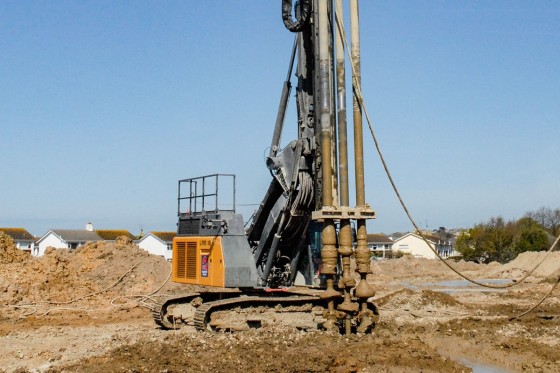

Promíchávání zeminy s pojivovou suspenzí jednou nebo několika vrtnými tyčemi
Často se používají vícenásobné vrtné tyče. Touto metodou lze dosáhnout lamelovitého zpevnění zeminy.
Stavebnicové míchací technologie
Míchací technologie pro nezapažené promíchávání zeminy s pojivem lze vzájemně modulárně kombinovat.
Míchací zařízení při nezapaženém promíchávání zeminy s pojivovou suspenzí

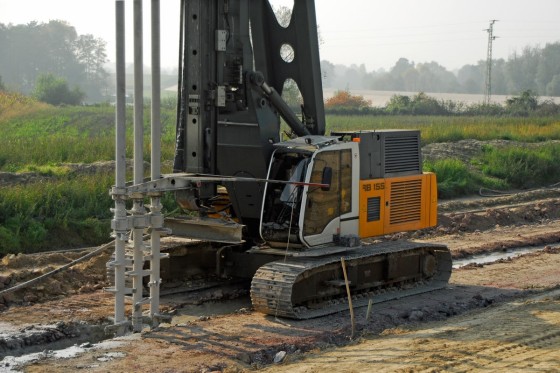

Míchací zařízení tvoří duté vrtné tyče, které jsou na spodním konci osazeny lopatkami, břity nebo vrtulemi.

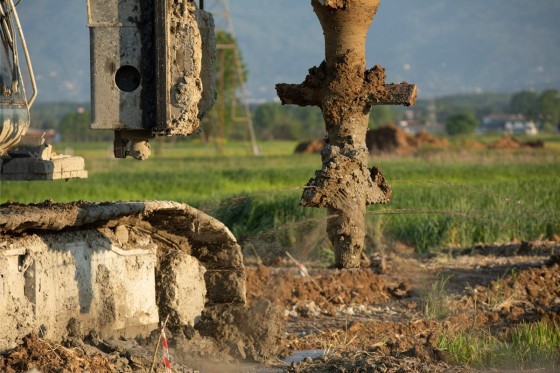

Vpravování suspenze do země
Tryskami, které jsou osazené v dolní části míchacího zařízení, se do země pod tlakem vhání pojivová suspenze.
Zhotovení homogenního pilíře zpevněné zeminy
Při vytahování míchacího zařízení se zemina ještě jednou promíchá za stálého přidávání pojiva.
Zhotovení těsnicí stěny při sanaci hráze
Vrtací a pilotovací zařízení LRB 125 při promíchávání zeminy s pojivovou suspenzí s trojitým nástrojem v podélném směru.

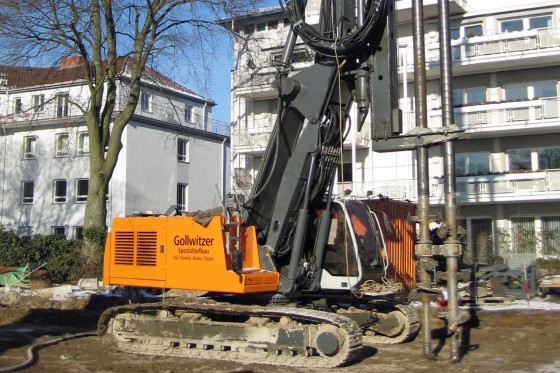

Těsnicí stěna uzavírající stavební jámu

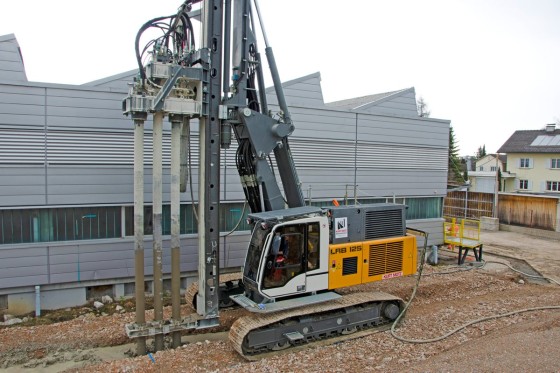

Vrtací a pilotovací zařízení LRB 125 s dvojitým míchacím zařízením v podélném směru při budování těsnicí stěny

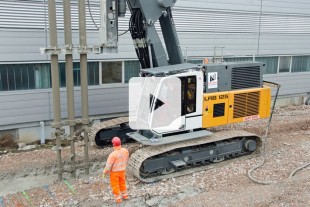

Videozáznam promíchávání zeminy s pojivovou suspenzí
Hledání stroje
Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
Promíchávání zeminy za sucha
Promíchávání zeminy za sucha
1. Nastavení polohy míchacího zařízení
2. Zapuštění míchacího nástroje přívodem stlačeného vzduchu
3. Promíchání zeminy až do finální hloubky
4. Přidávání pojiva při vytahování nástroje
5. Vytvrzení směsi zeminy s pojivem
6. Nanesení nosných vrstev a krycí vrstvy
Při promíchávání zeminy za sucha rozrušuje jeden samostatný míchací hřídel strukturu zeminy. Tvoří jej duté vrtné tyče s míchacím zařízením a vypouštěcí tryskou. Jako pojiva se používají zpravidla cementy a vápna. Pojivo se přitom do zeminy zapracovává formou suchého prášku unášeného proudem stlačeného vzduchu. Míchací zařízení přitom rotuje vysokými otáčkami a promíchává zeminu s pojivem.
Příklady použití promíchávání zeminy za sucha

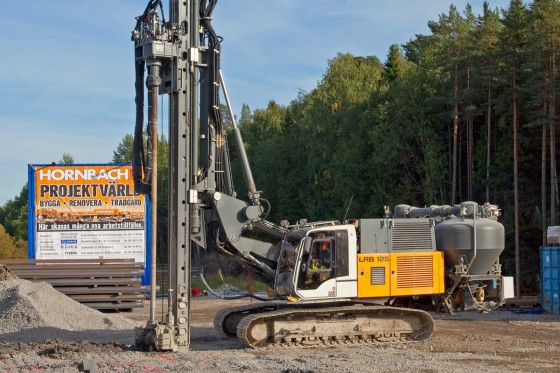

Vrtací a pilotovací zařízení LRB 125 XL s vybavením na promíchávání zeminy za sucha
Vrtací a pilotovací zařízení LRB 125 XL je vybaveno speciální míchací technologií a zásobníkem na vápno a cement.
Pojiva
Jako pojiva slouží převážně práškové cementy nebo vápenocementové směsi.

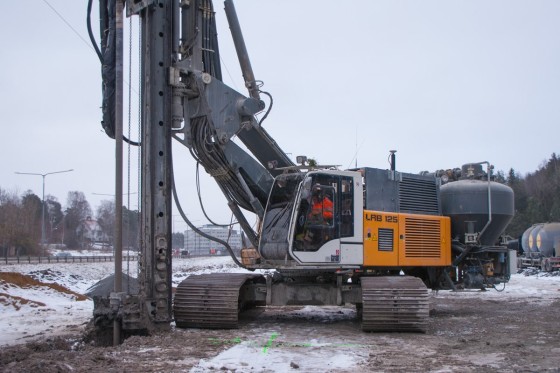

Použití při teplotách pod bodem mrazu
Metoda je vhodná i za teplot pod bodem mrazu, protože do země není spolu s pojivem vpravována další voda.

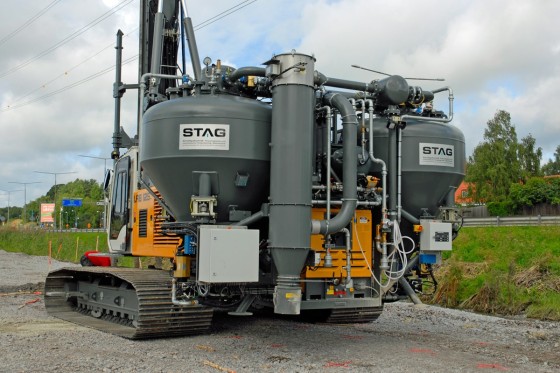

Zásobník na vápno a cement
Na zádi nosného zařízení jsou osazeny dva zásobníky materiálu s příslušnou čerpací technikou.

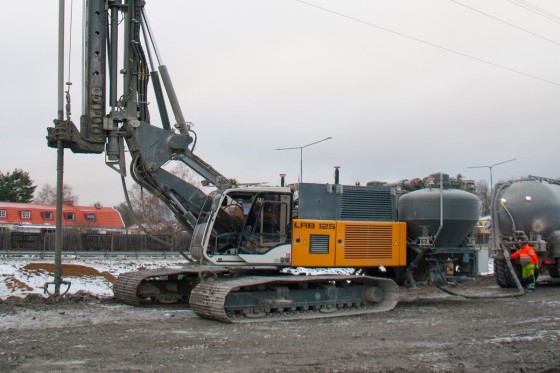

Zásobovací vozidlo
Plnění zásobníků pojivem na stavbě zajišťuje zásobovací vozidlo.
Míchací zařízení

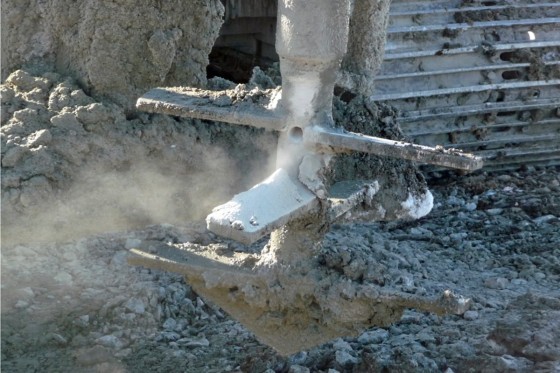

Míchací zařízení je osazeno výstupním otvorem, který umožňuje dávkování pojiva.
Ovládání
Vytahování rotujícího míchacího zařízení za stálého přidávání pojiva probíhá zcela automaticky.

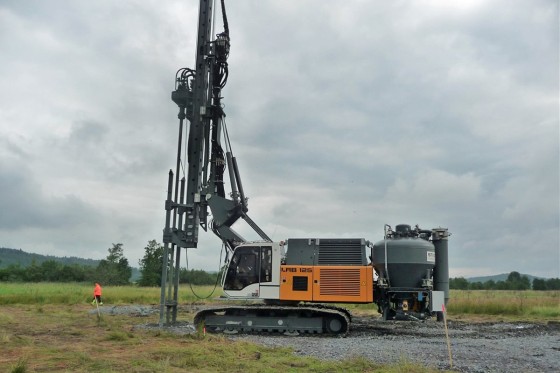

Plošné zakládání staveb
V rastru rozmístěné pilíře zpevněné promíchanou zeminou zvyšují únosnost podloží, např. při stavbách dopravních komunikací.
Videozáznam promíchávání zeminy za sucha
Hledání stroje
Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
Promíchávání zeminy frézou
Promíchávání zeminy frézou
Při promíchávání zeminy frézou rozrušují rotující frézovací kola strukturu zeminy. Současně probíhá přidávání samovytvrzující pojivové suspenze. Jako pojiva se používají především cementy nebo směsi cementu s bentonitem. Přidáním vody vznikne suspenze. Frézovací kola míchacího zařízení přitom rotují kolem vodorovné osy. Zpracované úseky smísené zeminy mají pravoúhlý průřez.
Použití promíchávání zeminy frézou

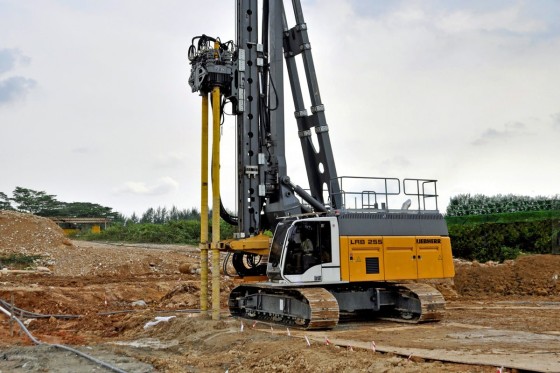

Vrtací a pilotovací zařízení LRB 255 s vybavením na promíchávání zeminy frézou
Míchací zařízení na promíchávání zeminy frézou tvoří čtyřhranná Kelly tyč a míchací frézovací hlava.

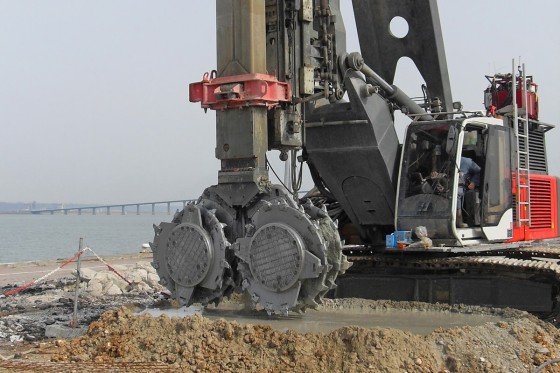

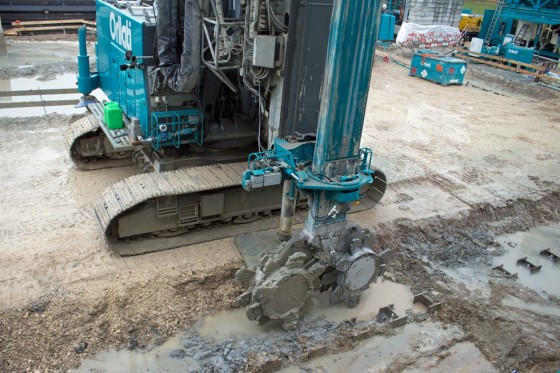

Míchací frézovací hlava se čtyřmi frézovacími koly
Hydraulicky poháněná frézovací kola osazená frézovacími zuby rozrušují a promíchávají zeminu.
Promísení zeminy

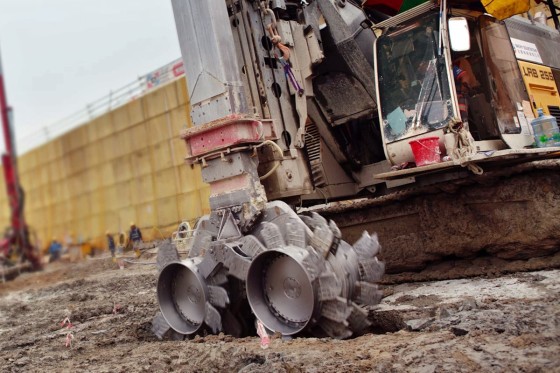

Protiběžně rotující frézovací kola zajišťují rovnoměrné promísení a homogenní výsledek.

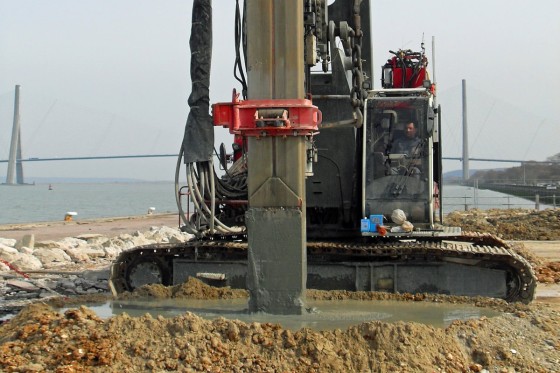

Záběr míchací frézovací hlavy
Při záběru míchací frézovací hlavy do zeminy se injektážním potrubím do zeminy vpravuje pojivová suspenze, která se promíchává se zeminou.
Vytažení míchací frézovací hlavy
Při vytahování frézovací hlavy stále pokračuje dávkované přidávání pojiva. Přitom se směs zeminy s pojivem rotačně promísí podruhé.

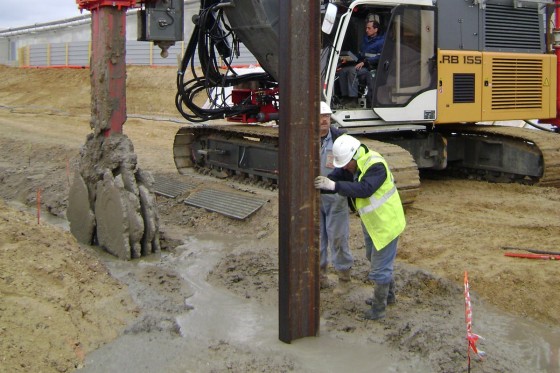

Vkládání armovacích prvků
Do čerstvě zhotovených lamel stabilizované směsi zeminy lze podle potřeby vkládat armovací prvky.

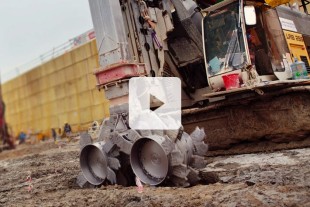

Videozáznam promíchávání zeminy frézou
Hledání stroje
Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
Dynamické zhutňování
Dynamické zhutňování
1 Kónicky zhutněná oblast
2 Násep (např. nosný štěrk)
3 Účinná oblast hutnění
4 Nenosná zemina
5 Nosné podloží

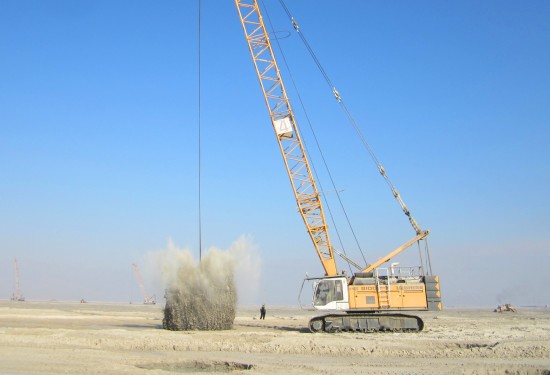

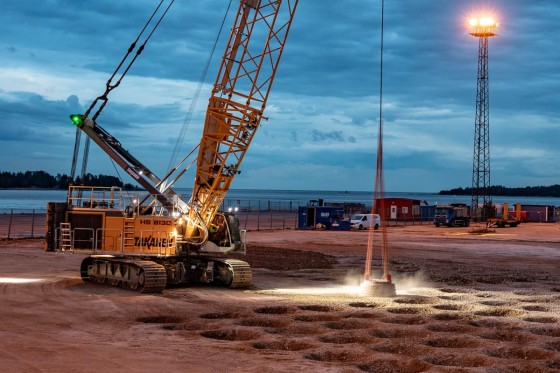

Dynamické zhutňování se provádí volným pádem hutnicí desky o velké hmotnosti z výšky až 40 metrů na zhutňované stavební podloží. Tento dynamický energetický impulz způsobí zhutnění vrstev stavebního podloží. Dopadový kráter vzniklý při dynamickém zhutňování se vyplní vhodným materiálem, který se případně také ještě dodatečně zhutní. K těmto pracím se používají hydraulická lanová rypadla řady HS, která umožňují provádět efektivní a automatizované zhutňování pomocí navijáku s funkcí volného pádu ovládaného řídicí jednotkou jeřábu.
Dynamické zhutňování zeminy hutnicím závažím
Hutnicí deska
Hutnicí deska se nechá volným pádem dopadnout na hutněné stavební podloží.
Opakované pěchování
Série opakovaného pěchování: Provádění opakovaného pěchování hutnicí deskou dopadající do jednoho bodu hutnění.

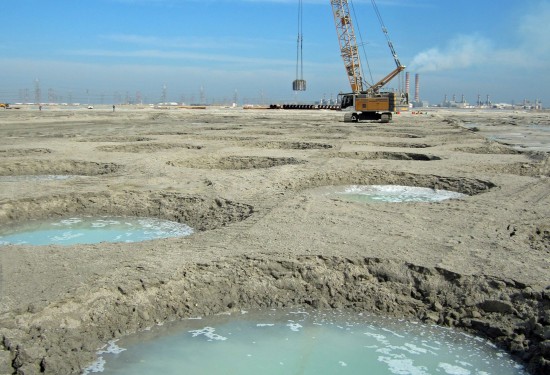

Dopadový kráter
Vzniklý dopadový kráter se vyplní vhodným materiálem, který se případně také ještě dodatečně zhutní.

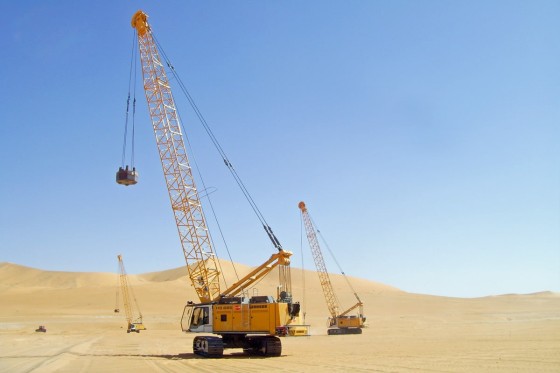

Hydraulická lanová rypadla jako nosná zařízení
Používají se odolné stroje řady HS s velmi širokými pásovými podvozky a s výložníky s velkou nosností.
Automatické řízení
Zvedání a volný pád jsou řízeny plně automaticky. Řízení volného pádu chrání před nežádoucím odvinutím lana.

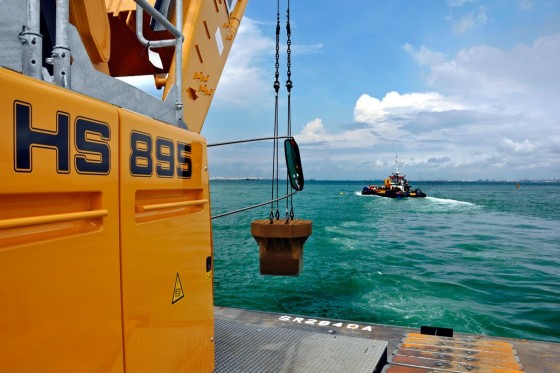

Zhutňování pod vodo
Speciálně tvarované hutnicí desky umožňují provádět zhutňovací práce pod vodou. Zde probíhají práce na plovoucím pontonu.
Video
Videozáznam dynamického zhutňování
Hledání stroje
Který stroj Vás zajímá? Zde si můžete udělat přehled o našich systémech a vybavení strojů.
Hloubkové vibrační zhutňování zeminy
Hloubkové vibrační zhutňování zeminy
1. Nastavení polohy vibrační jehly na vedení výložníku
2. Zásobník materiálu plní vpust přidávaným materiálem
3. Spustí se vibrátor, který silou lanového posuvu s podporou stlačeného vzduchu na špičce vibrační jehly proniká až do finální hloubky a zeminu přitom roztlačuje do stran.
4. Vibrátor se postupně zvedá, přidávaný materiál se vhání stlačeným vzduchem a poté se ještě jednou zhutní („upěchuje“) vibrací.
5. Hotový pilíř s vysokou únosností.

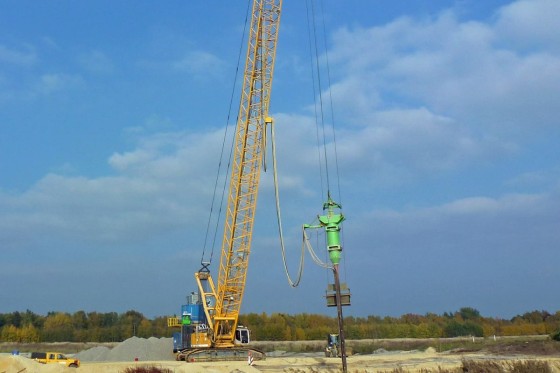

Hloubkové vibrační zhutňování zlepšuje vlastnosti soudržné zeminy. Přitom se do násypky vibrační jehly přidává hrubozrnný materiál. Tak vznikne nosný pískový nebo štěrkový pilíř. Uspořádání štěrkových pilířů v rastru umožňuje plošné zlepšení stavebního podloží.

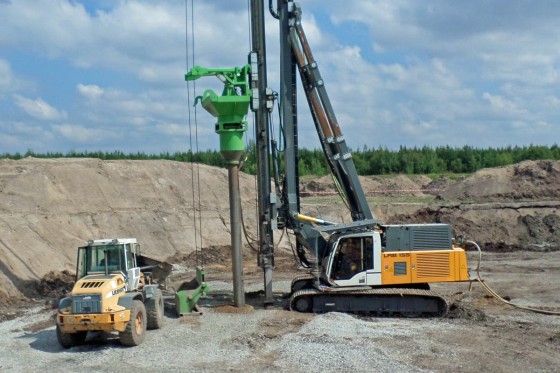

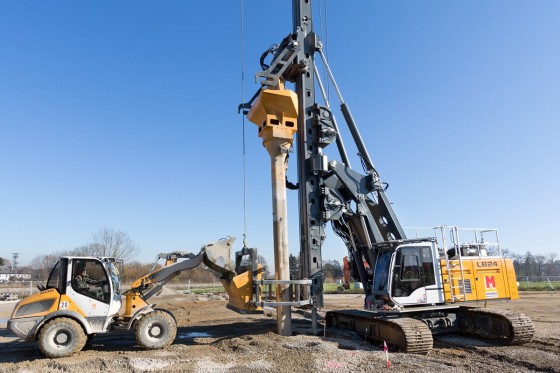

Hloubkové hutnění metodou vibračního pěchování s přídavným materiálem
Metoda pilotování za sucha s přídavkem materiálu

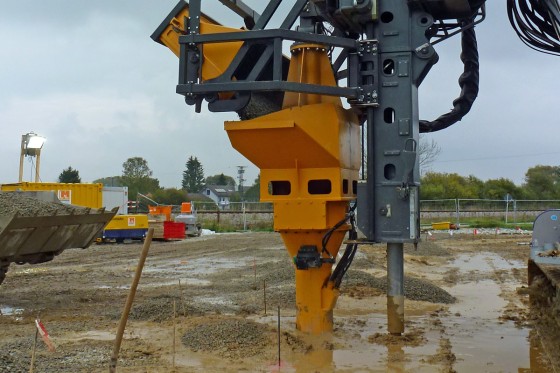

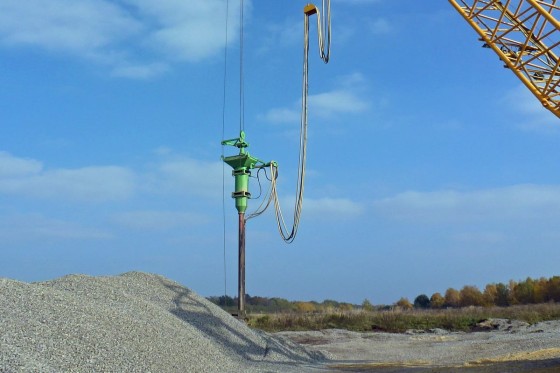

Takzvaná vibrační jehla je vybavena zařízením na přidávání materiálu. Proniká do jemnozrnné zeminy, která není vhodná ke zhutnění.

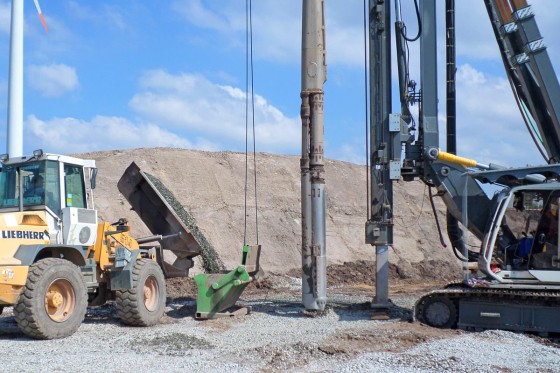

Přidávání materiálu stlačeným vzduchem
Pěchování se provádí stlačeným vzduchem. Ten vystupuje na špičce vibrační jehly a zpevňuje vzniklou dutinu.
Přídavek materiálu
Po dosažení finální hloubky se vibrátor vyzvedne definovaným způsobem. Vpust materiálu zajišťuje dávkování štěrku nebo písku, který působením stlačeného vzduchu vystupuje ze špičky vibrátoru.
Pěchování
Opakovaným zapouštěním vibrátoru se zhutní přidaný materiál a navíc se pevně vtlačí nebo upěchuje do okolní zeminy.
Hotový pilíř s vysokou únosností
Střídavým zvedáním a spouštěním vibrátoru při současném dávkovém přidávání materiálu vznikne takzvaný pilíř s vysokou únosností.
Koncepce zakládání staveb
Přidáváním externího materiálu s následujícím pěchováním vznikne nosný štěrkový pilíř. Ten se oproti neošetřené zemině vyznačuje vyšší tuhostí.
Oblast použití
Menší skupiny pilířů bodově zlepšují stavební podloží. Plošné zlepšení rozsáhlými strukturami pilířů se používá např. u hrází nebo základových desek.
Hloubkové vibrační zhutňování zeminy
Hloubkové vibrační zhutňování zeminy
1. Vibrátor se nastaví do požadované polohy
2. Vibrátor se aktivuje a pomalu se spouští na laně dolů. Tlaková voda na špičce vibrátoru působí podpůrně.
3. Po dosažení finální hloubky se sníží proplach vodou.
4. Postupné vytažení nahoru za současného vibrování. Vzniklý kráter se vyrovná přidáním štěrku.
5. Válcovité zpevnění zhutněné zeminy

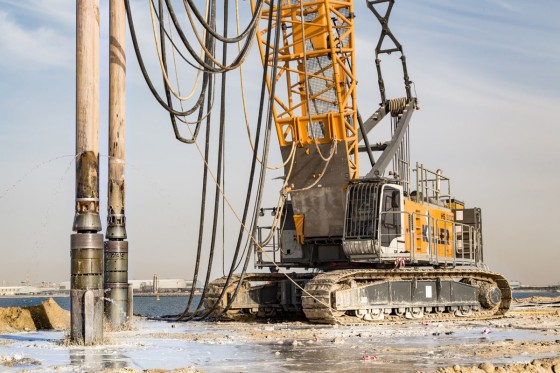

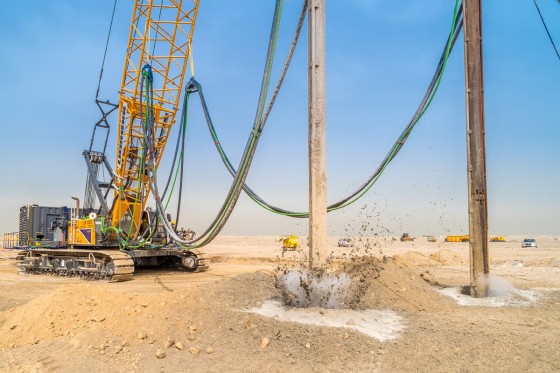

Při hloubkovém vibračním zhutňování zeminy se provádí hutnění nesoudržných zemin ponorným vibrátorem. Vibrátor se nachází na spodním konci potrubí. Na pásovém jeřábu, lanovém rypadle nebo vrtné soupravě s lafetou je buď volně zavěšený na laně, nebo vedený po lafetě, a postupně zapouštěný do zeminy. Vibracemi v zemině dochází ke zhutnění volných částic zeminy do napěchovaného tělesa. V okolí vibrátoru vzniká těleso válcovitě zhutněné zeminy.
Hloubkové hutnění metodou tlakového vibračního pěchování
Hloubkové vibrační zhutňování zeminy
Ponorný vibrátor proniká do zeminy působením vibrací a vlastní hmotnosti.
Proplachová voda
Pro podporu přidávání materiálu na špičce vibrační jehly se používá tlaková voda nebo stlačený vzduch.
Zhutnění

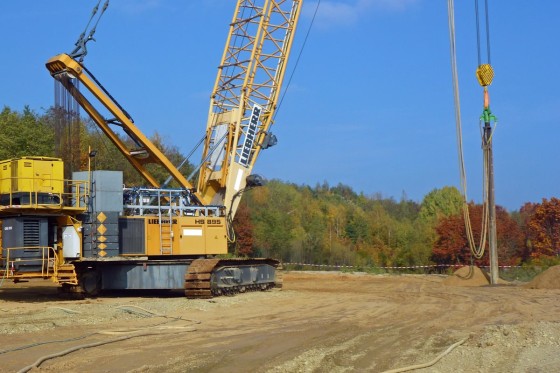

Vytažení vibrátoru se provádí postupně ve stanovených časových intervalech. Přitom dochází ke zhutnění okolní zeminy.
Přídavek materiálu
Při postupném zhutňování zeminy se do vzniklého kráteru současně shora plní hrubozrnný materiál.
Koncepce zakládání staveb

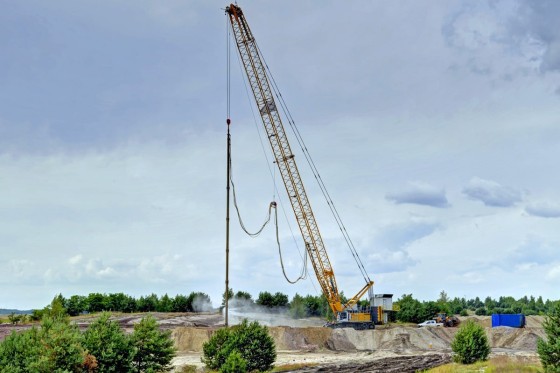

Ve zhutněných bodech vzniká těleso válcovitě zhutněné zeminy. Různým uspořádáním se provádí cílené zpevnění stavebního podloží.
Oblast použití
Metoda tlakového vibračního pěchování se používá při zhutňování volně vrstvených zemin nebo umělých náspů. Tím je zajištěno plošné zlepšení stavebního podloží.
Videozáznam hloubkového vibračního zhutňování zeminy
