Высокая точность, надёжность и экономичность.
Таковы преимущества снятия фасок методом ChamferCut.

После снятия фаски по запатентованной технологии ChamferCut дополнительная обработка не требуется. Отпадает необходимость во втором проходе червячной фрезой, который, зачастую, требуется для удаления задиров материала при снятии фаски методом пластической деформацией. Точная форма фаски при использовании технологии ChamferCut достигается резанием. Тем самым, в отличие от технологии пластической деформации, не оказывается воздействие на структуру материала. Создаются оптимальные начальные условия для последующей чистовой обработки, в частности для хонингования зубчатых колёс. Качество получаемой фаски определяет новый уровень техники – при максимальной стабильности повторяемости.

Снятие фаски методом ChamferCut
Самое оптимальное и экономичное решение на рынке

  • Очень точная геометрия фасок
  • Высочайшее качество фасок и воспроизводимость результатов
  • Отсутствие задиров и деформации материала
  • Стандартное снятие фасок на ножках зубьев
  • Надёжный процесс производства зубчатых колёс
  • Очень высокая стойкость режущего инструмента
  • Простая и недорогая переточка инструмента ChamferCut, прим. до 20 раз
  • Минимальные расходы на инструмент по сравнению с альтернативными технологиями
  • Короткий срок окупаемости, благодаря низким расходам на инструмент
  • Диапазон применения: зубья с модулем 0,8 – 42 мм
  • Не требуется второй проход при фрезеровании методом обката – за счёт этого увеличивается стойкость червячных фрез (число обработанных изделий)
  • Быстрая подготовка к работе

видеоролики

Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

Загрузки

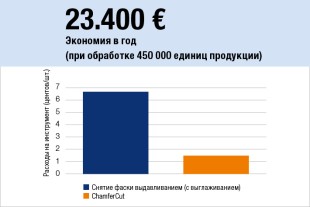

Заготовка (снятие фасок)

Таблица с прокруткой
Заготовка
Модуль
Число зубьев
Угол наклона
Переключаемое зубчатое колесо
2,7 мм
41
24,5°

Снятие фаски выдавливанием (с выглаживанием)

Таблица с прокруткой
Давильный инструмент
Число переточек
Общее количество заготовок
Расходы на инструмент/на 1 дет.
4700 евро
1
95 445 шт.
6,7 цента

ChamferCut

Таблица с прокруткой
Фреза для снятия фасок (комплект)
Число переточек
Общее количество заготовок
Расходы на инструмент/ на 1 дет.
3600 евро
23
468 293 шт.
1,5 цента

видеоролики

Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
Video Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

Зубофрезерный станок обкатного типа LC 180 DC и LC 280 DC

Проверенная временем модель LC 180 DC/LC 280 DC с интегрированным узлом ChamferCut представляет собой очень компактный зубофрезерный станок обкатного типа. Данное решение позволяет фрезеровать в режиме параллельной обработки заготовки диаметром макс. 280 мм и модулем 5 мм.

Зубофрезерный станок обкатного типа LC 300 DC

При помощи зубофрезерного станка обкатного типа LC 300 DC возможна обработка заготовок макс. диаметром 300 мм. При этом обеспечиваются максимальный уровень экономичности, очень высокое качество зубьев и высочайшая точность снятия фасок. Возможно фрезерование заготовок с модулем до 6,5 с параллельным снятием фасок.

Станки для снятия фасок LD 180 C и LD 280 C

LD 180 C и LD 280 C — это компактные автономные станки, предназначенные в основном для снятия фасок при производстве зубчатых колёс. Они могут быть легко, быстро и с минимальными затратами интегрированы в любую существующую производственную/поточную линию.

Снятие фаски в рабочей зоне

Классическая технология ChamferCut с использованием фрез для снятия фасок на фрезерной оправке может быть применена на всех существующих зубофрезерных станках обкатного типа Liebherr с системой управления Siemens 840 D и более нового поколения.

видеоролики

Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
LC 180 DC Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

видеоролики

Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
LC 300 DC Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

видеоролики

Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
LC 300 DC Нам необходимо ваше согласие Данное YouTube-видео предоставлено компанией Google*. При загрузке этого видеофайла ваши данные, включая IP-адрес, передаются компании Google и могут храниться и обрабатываться ею, в том числе в США. Мы не можем повлиять на дальнейшую обработку таких данных компанией Google. Нажимая кнопку «Принять», для данного видео вы соглашаетесь, согласно ст. 6 абз. 1 лит. a Общего регламента о защите персональных данных (GDPR), на передачу данных компании Google, а также, согласно ст. 49 абз. 1 лит. a GDPR, на передачу данных в США. Если вы больше не хотите давать свое согласие для каждого отдельного YouTube-видео и загружать такие видео без просмотра данного блокировщика, вы можете выбрать опцию «Всегда принимать файлы YouTube» и таким образом распространить свое согласие на все остальные YouTube-видео, которые вы в будущем будете просматривать на нашем сайте, а также на связанную с этим передачу данных компании Google и в США. Обратите внимание на то, что, по оценке Европейского Верховного суда, уровень защиты данных в США в настоящее время не соответствует стандартам ЕС , поэтому мы не можем предоставить надлежащие гарантии защиты ваших данных, компенсирующие данное несоответствие. Возможные риски передачи данных в США для вас заключаются, в частности, в том, что доступ к ним могут получить государственные органы, а дальнейшая обработка может проходить без отдельного уведомления об этом, а также без предоставления вам реализуемых прав и эффективных средств правовой защиты на основании обеспечения национальной безопасности, в целях уголовного преследования или для других целей, отвечающих общественным интересам США. Вы можете в любой момент отозвать предоставленное согласие с текущего момента и в дальнейшем в меню«Настройки». Для получения более подробной информации обратитесь к нашей Политике конфиденциальности, а также к Политике конфиденциальности компании Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

Зубообрабатывающие станки

Компания Liebherr предлагает широкий ассортимент зубообрабатывающих станков для самых различных условий эксплуатации. Они отличаются, среди прочего, высоким уровнем энергоэффективности. Зубообрабатывающие станки

Загрузки

Дополнительную информацию о наших зубообрабатывающих машинах и системах автоматизации можно найти в соответствующих брошюрах, доступных для загрузки. Загрузки

Прикладные технологии

Мы оказываем нашим клиентам поддержку по всем вопросам, связанным с технологиями. Узнайте больше об услугах в области внедрения прикладных технологий Liebherr. Прикладные технологии
