LC 600 - 2000

重量级产品。

功能强大的滚铣床 LC 600 - 2000 在齿轮加工圆柱齿轮和转轴时具有高度的灵活性。模块化的机床设计考虑了各个行业的不同要求。

公制

英制

在该系列的开发过程中，Liebherr 始终如一地将极其成功的新一代机床的功能转移到通用机床 LC 600 - LC 2000 的应用领域。

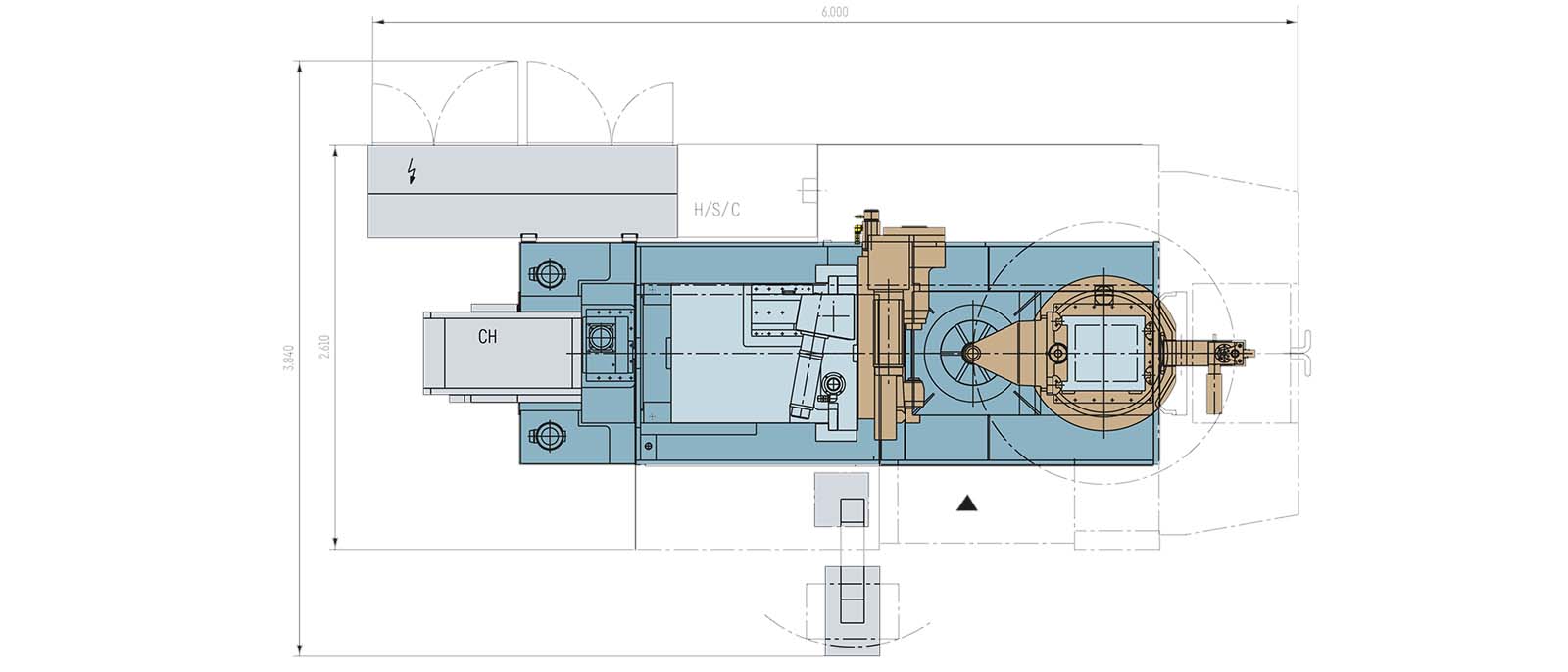

不同应用所需的灵活性是通过两件式机座实现的。通过这一设计，可以优化配置客户的要求。极其坚固的结构允许在没有地基的情况下直接在车间地面上安装机床。

切屑废弃处理借助切屑传送装置沿机床的纵向通过机架排出。在机架和布置在机架一侧的冷却液罐中，总共有大约 800 升冷却液可用。

免维护、高动态的交流传动技术和不同速比的无间隙刀具驱动装置可提供高性能加工所需的扭矩，速度高达 1000 rpm，驱动功率高达 53 kW。刀架通过 ISO 锥形刀柄实现。用于 ET 内部加工的内铣头可作为快速更换单元提供。

铣头：HH 300 (FK 3.1a-300)
模数（最大）：16
驱动功率 (kW)：30
速度 (rpm)：375 / 500 / 750 / 1000
扭矩 (Nm)：高达 3000
最大刀具直径 (mm)：300
长度 (mm)：430
最大切向运动 (mm)：300

铣头：HH 315 (FK 3.2)
模数（最大）：22
驱动功率 (kW)：30
速度 (rpm)：275 / 360 / 450 / 600
扭矩 (Nm)：高达 4600
最大刀具直径 (mm)：315
长度 (mm)：370
最大切向运动 (mm)：320

铣头：HH 450 (FK 3.3)
模数（最大）：27
驱动功率 (kW)：53
速度 (rpm)：270 / 450
扭矩 (Nm)：高达 7000
最大刀具直径 (mm)：450
长度 (mm)：540
最大切向运动 (mm)：320

铣头：IHH 380 (IFK 3.11)
模数（最大）：18
驱动功率 (kW)：31.5
比率：20:1
转速 (rpm)：250
扭矩 (Nm)：3438
最大刀具直径 (mm)：380
最大刀具宽度 (mm)：70
最小内加工直径 (mm)：480
最大旋转度 (°)：25

配有双蜗杆无间隙驱动的机床工作台采用静液压径向和轴向轴承设计，适用于高达 60 / 95 / 120 kN 的高工作台载荷和高径向刚性。工作台的水冷式交流驱动确保了最高的精度和运行可靠性。大型工作台孔允许安装用于工件夹紧装置的夹紧缸。此外，Liebherr 还提供了直接驱动机床工作台的可能性。

直径达 800 mm、最大重量达 1000 kg 的工件可使用双工位 NC 环形装载器自动装载和卸载。对于各种零件，建议使用 Liebherr 成熟的平行夹具，该夹具可以根据不同的工件直径进行调整。

环形存储器为滚铣床提供 8 个存储位。当所有 8 个位置都被占用时，可以装载最大工件直径为 500 mm、总长度为 700 mm、每个重量为 500 kg 的工件。当 4 个位置都被占用时，可以装载最大工件直径为 800 mm、总长度为 700 mm、每个重量为 1000 kg 的工件。

模块	16.00 - 27.00 mm
工件直径	600 - 2,000 mm

Variants

	LC 600	LC 700	LC 800	LC 1000	LC 1200	LC 1400	LC 1600	LC 1800	LC 2000
模块 (mm)	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00	16.00 / 22.00 / 27.00
工件直径 (mm)	600	700	800	1,000	1,200	1,400	1,600	1,800	2,000
轴向行驶 (mm)	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400	1,000 / 1,400
轮班行驶 (mm)	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320	200 / 300 / 320
滚刀直径 (mm)	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450	300 / 315 / 450
滚刀速度 (min-1)	270 / 1,000	270 / 1,000	270 / 1,000	270 / 1,000	270 / 1,000	270 / 1,000	270 / 1,000	270 / 1,000	270 / 1,000
工作台转速 (min-1)	40 / 80	40 / 80	40 / 80	25 / 50	25 / 50	25 / 50	10	10	10
