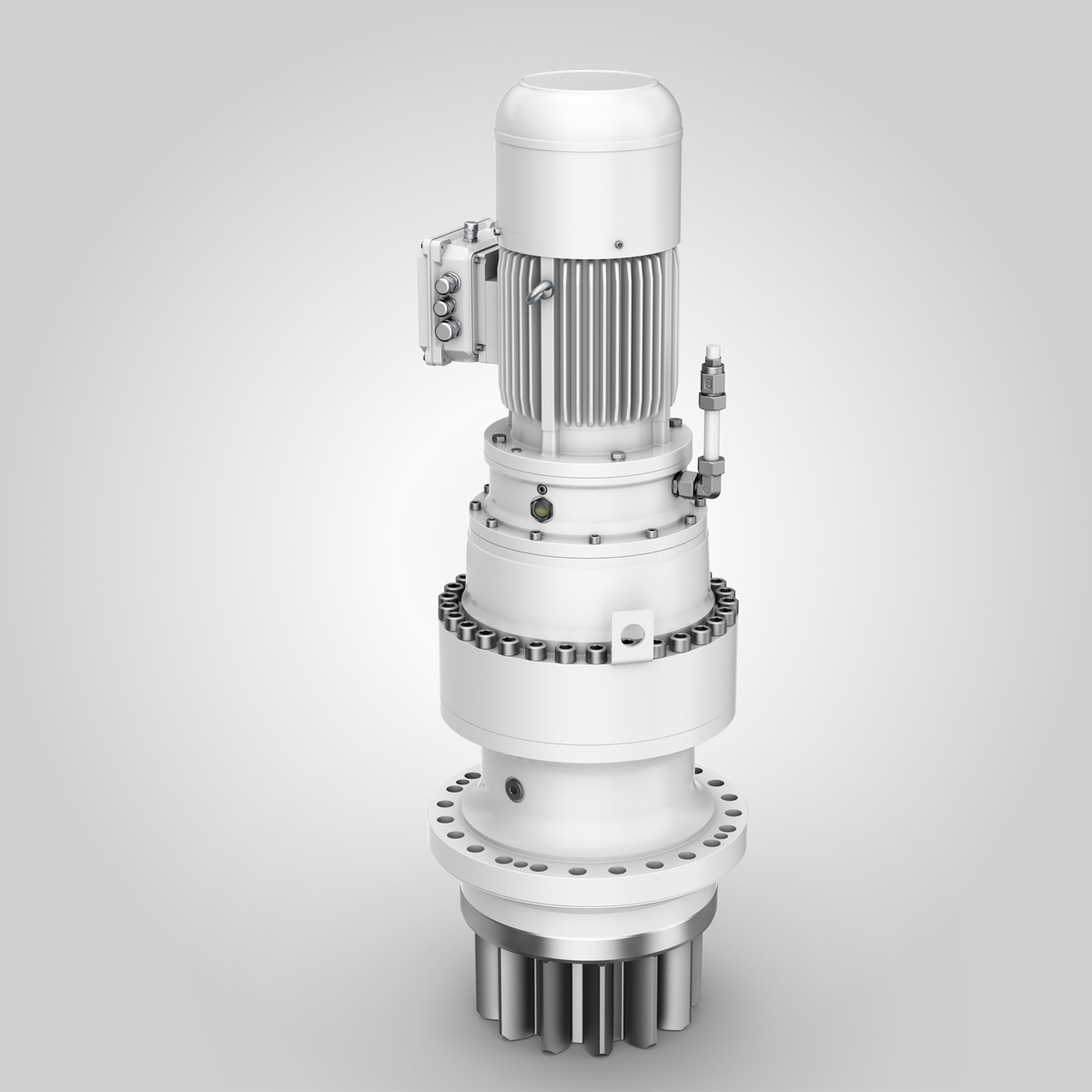

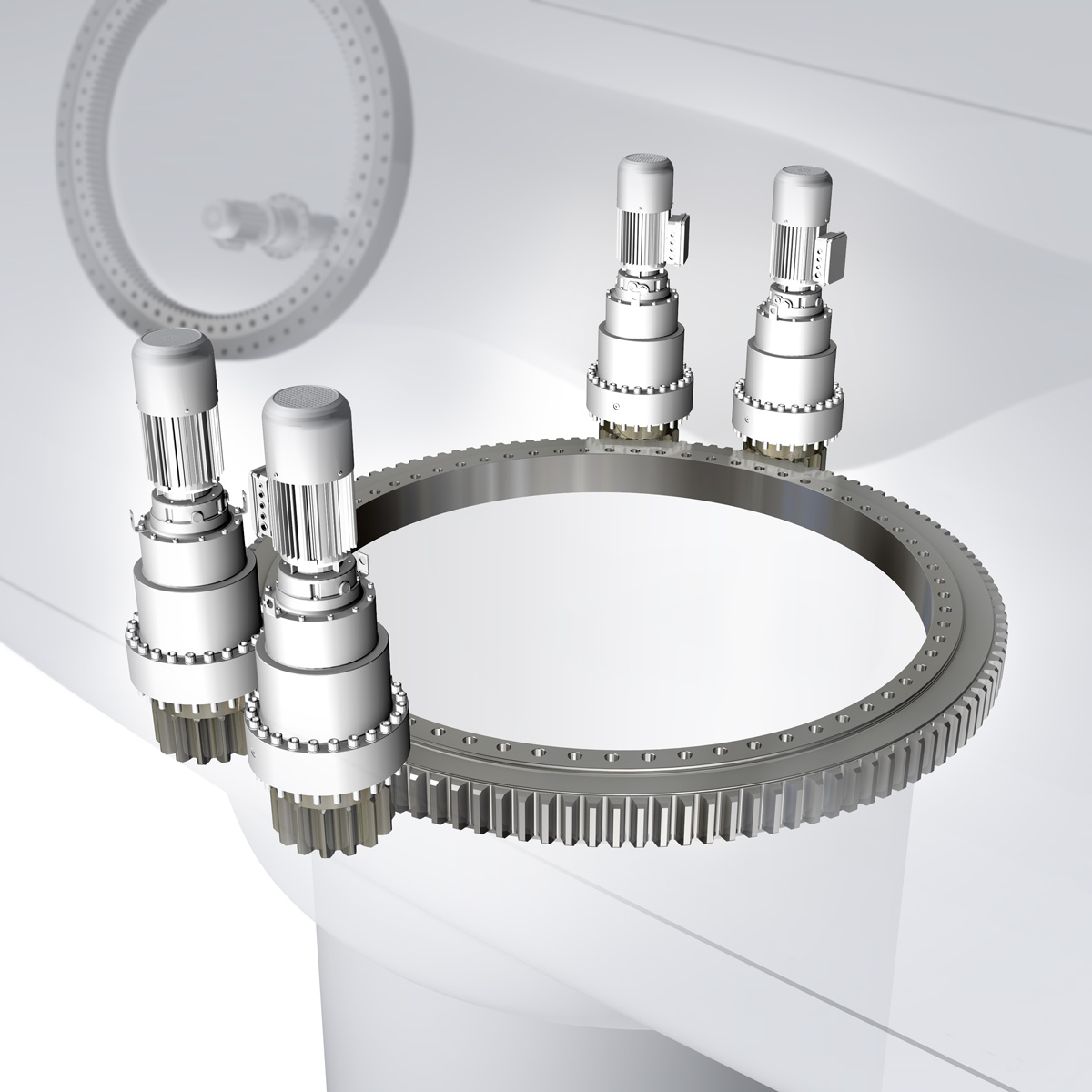

Der Drehantrieb DAT 450 wind ist Teil der Liebherr-Serienbaureihe für Windkraftanlagen. Die Getriebegröße 450 ist sowohl mit kurzem Abtriebsstock (Bauform 1) als auch mit langem Abtriebsstock (Bauform 2) erhältlich und eignet sich für den Einsatz als Azimutgetriebe.

  • Referenz-Abtriebsmoment, dynamisch - 63.800 Nm

  • Abtriebsmoment Tmax - 121.700 Nm

Referenz-Abtriebsmoment, dynamisch
63.800 Nm
Abtriebsmoment Tmax
121.700 Nm
Anwendungsbereiche
Windenergie
Getriebeübersetzungen (Azimut)
712,5 / 1.140 / 1.260 / 1.628,9 / 1.954,2 / 2.143,8

Varianten

BauformBauform 1Bauform 2
Durchmesser des Zentriersitzes (mm)395360 / 440
Außendurchmesser (mm)483540
Lochkreisdurchmesser (mm)435500
Gehäusedurchmesser (mm)440440
Anzahl der Anschlussbohrungen2430
Durchmesser der Anschlussbohrungen (mm)26,022,0
Einbautiefe (mm)115337
Höhe des Zentriersitzes (mm)32,510,0 / 70,0
Getriebehöhe (mm)620465
Flanschhöhe (mm)5030
Zähnezahl Abtriebsritzel1312
Modul des Abtriebsritzels2222
Höhe des Abtriebsritzel (mm)165210
Gewicht (dreistufige Ausführung) (kg)630515
Durchmesser Abtriebsritzel (mm)350330
