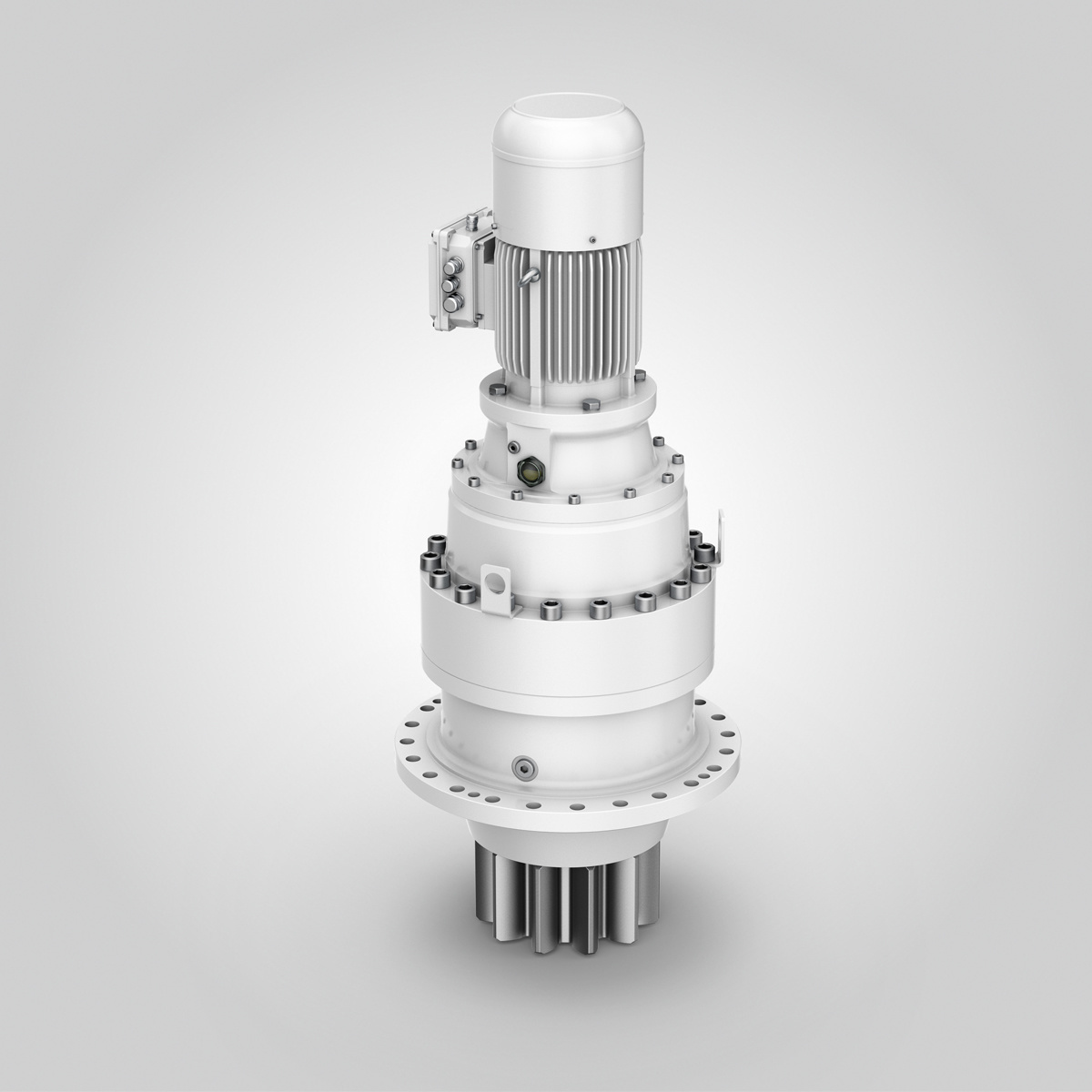

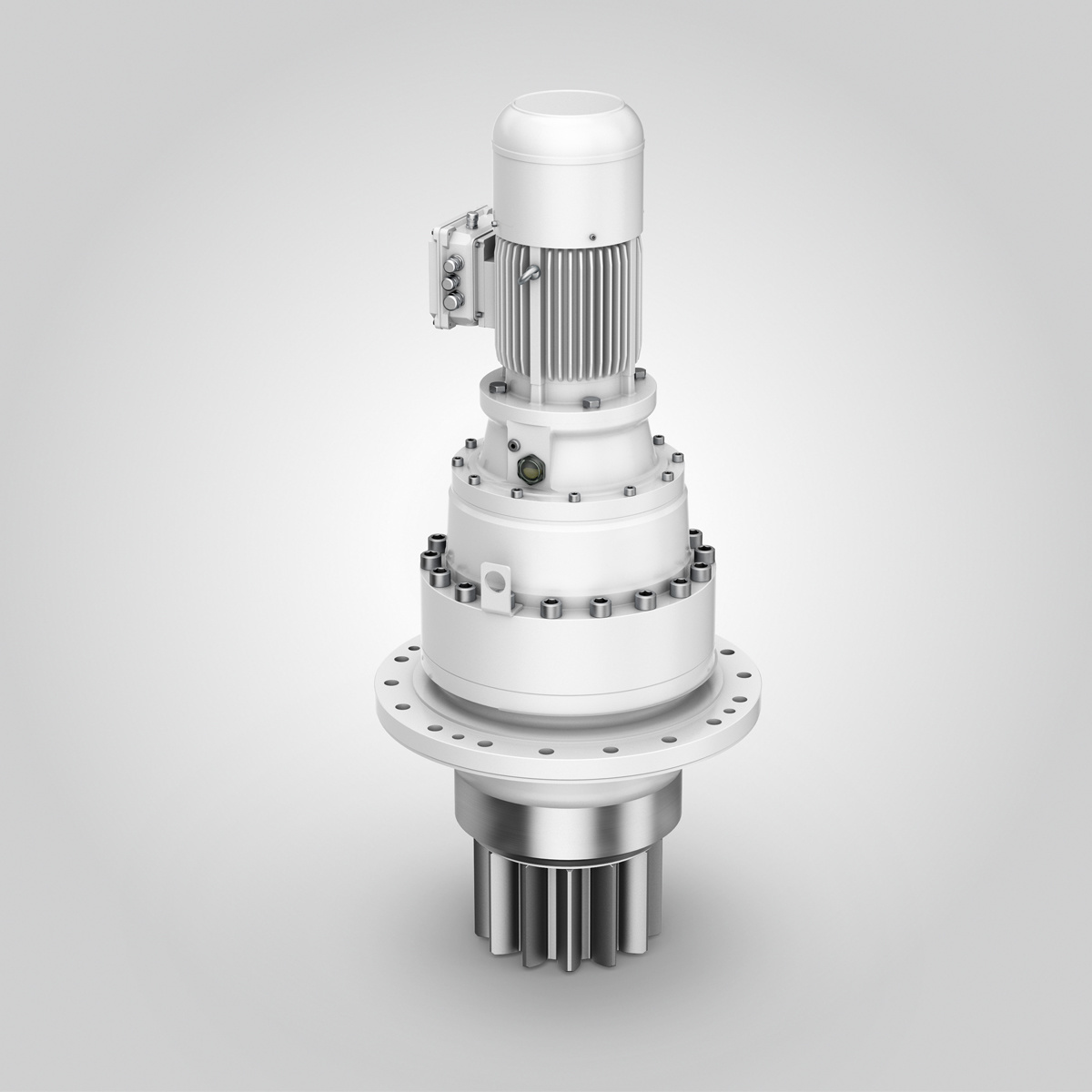

Der Drehantrieb DAT 350 wind ist Teil der Liebherr-Serienbaureihe für Windkraftanlagen. Die Getriebegröße 350 ist sowohl mit kurzem Abtriebsstock (Bauform 1) als auch mit langem Abtriebsstock (Bauform 2) erhältlich und eignet sich für den Einsatz als Azimut- und Pitchgetriebe.

metrischimperial

  • Referenz-Abtriebsmoment, dynamisch - 21.000 Nm

  • Abtriebsmoment Tmax - 49.500 Nm

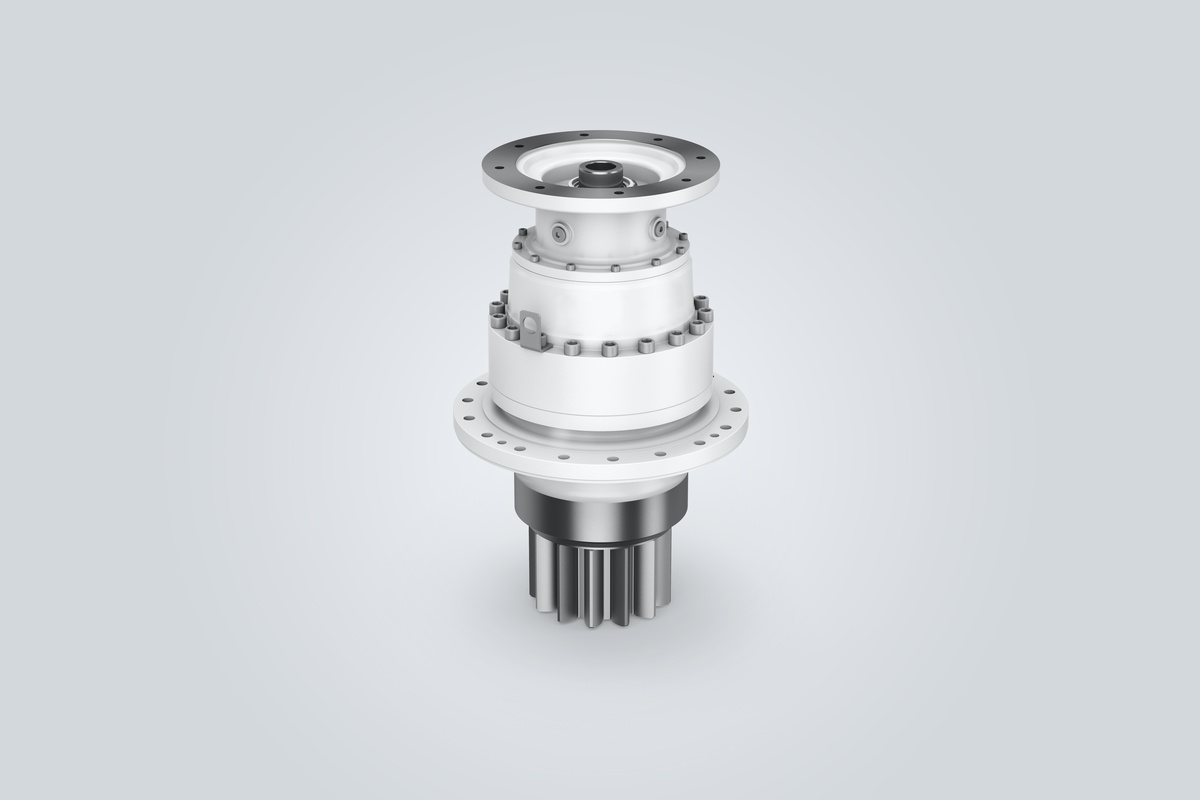

product image 0
Referenz-Abtriebsmoment, dynamisch
21.000 Nm
Abtriebsmoment Tmax
49.500 Nm
Anwendungsbereiche
Windenergie
Getriebeübersetzungen (Azimut)
960,0 / 1.004,3 / 1.090,2 / 1.237,5 / 1.443,8 / 11.625
Getriebeübersetzungen (Pitch)
116,4 / 132,1 / 154,2 / 165,6 / 175,0 / 185,7 / 198,0 / 212,5

Varianten

BauformBauform 1Bauform 2
Durchmesser des Zentriersitzes (mm)340268 / 270
Außendurchmesser (mm)405450
Lochkreisdurchmesser (mm)375410
Gehäusedurchmesser (mm)340340
Anzahl der Anschlussbohrungen2418
Durchmesser der Anschlussbohrungen (mm)17,517,5
Einbautiefe (mm)90160
Höhe des Zentriersitzes (mm)10,017,0 / 64,0
Getriebehöhe (mm)500420
Flanschhöhe (mm)2530
Zähnezahl Abtriebsritzel1114
Modul des Abtriebsritzels1613
Höhe des Abtriebsritzel (mm)115135
Gewicht (dreistufige Ausführung) (kg)235240
Durchmesser Abtriebsritzel (mm)220225

Komponenten für Windkraftanlagen

Drehantriebe für Windkraftanlagen

Azimutverstellung
Azimut- oder Windnachführungsantriebe richten die Gondel von Windkraftanlagen entsprechend der jeweiligen Windrichtung aus. Um die erforderlichen hohen Verstellkräfte zu übertragen, empfiehlt sich der Einsatz von mehreren Drehantrieben.
Pitchverstellung
Pitch- oder Blattverstellgetriebe passen die Anströmwinkel der Rotorblätter von Windkraftanlagen den variablen Windgeschwindigkeiten an. Für besondere Präzision bei der Positionierung der Rotorblätter liefert Liebherr auf Wunsch auch Drehantriebe in einer spielreduzierten Version.

Großwälzlager

Seit mehr als 70 Jahren fertigt Liebherr Großwälzlager in herausragender Qualität. Je nach Bedarf stehen vielfältige Abmessungen zur Verfügung.
