LC 60 - 130

Engrenagens pequenas. Com grande efeito.

As máquinas de fresagem de geração potentes LC 60 - 130 são caracterizadas por uma estrutura muito compacta. Elas foram projetadas especialmente para os diversos requisitos da indústria automotiva.

Módulo 2,75 mm
Diâmetro da peça 60 - 130 mm

  • Tempo de setup minimizado

  • Operação mais fácil

  • Menor área ocupada

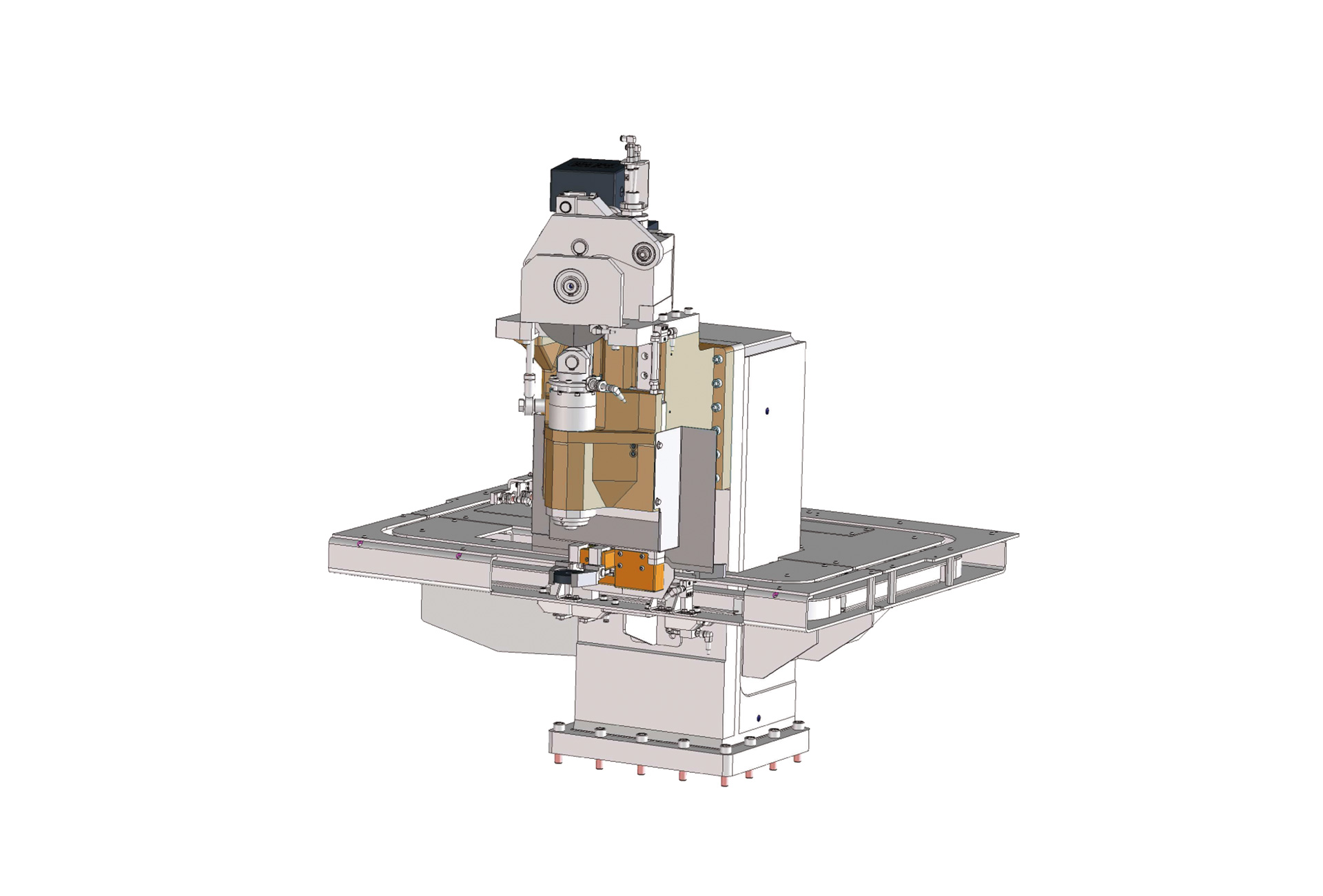

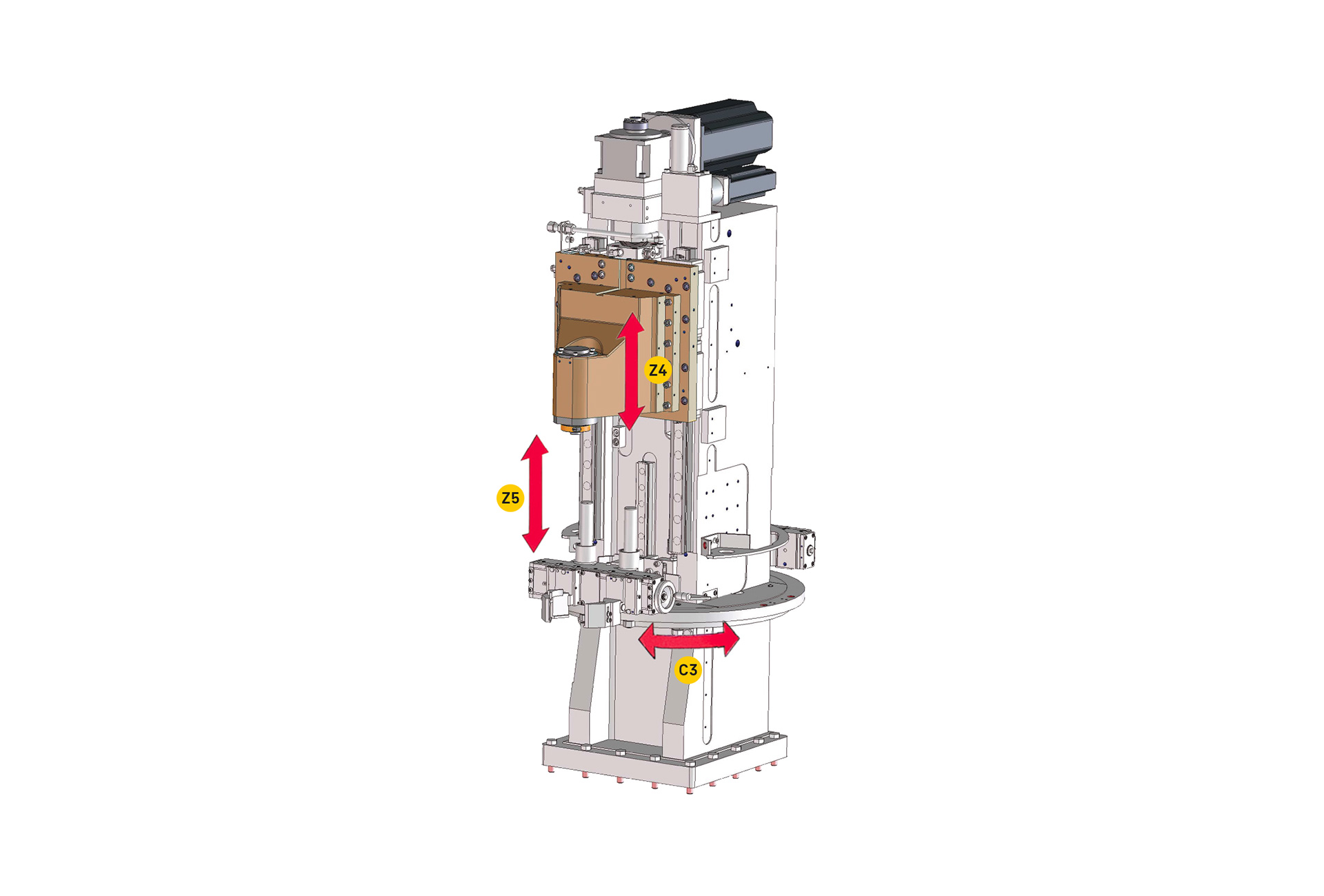

Conceito de máquina

As máquinas de alta velocidades permitem grande potencial em termos de eficiência de produção de engrenagens.

O conceito compacto requer 20% a menos de espaço no chão de fábrica. As vantagens conhecidas e comprovadas do acumulador acoplado e do carregador integrado ainda estão disponiveis.

Aumento significante da velocidade dos eixos e spindle melhora a produtividade e permite processos mais complexos tais como desbaste, acabamento e chanframento com ferramentas distintas em um único setup.

Destaques das máquinas hobber Liebherr LC 60 – 130

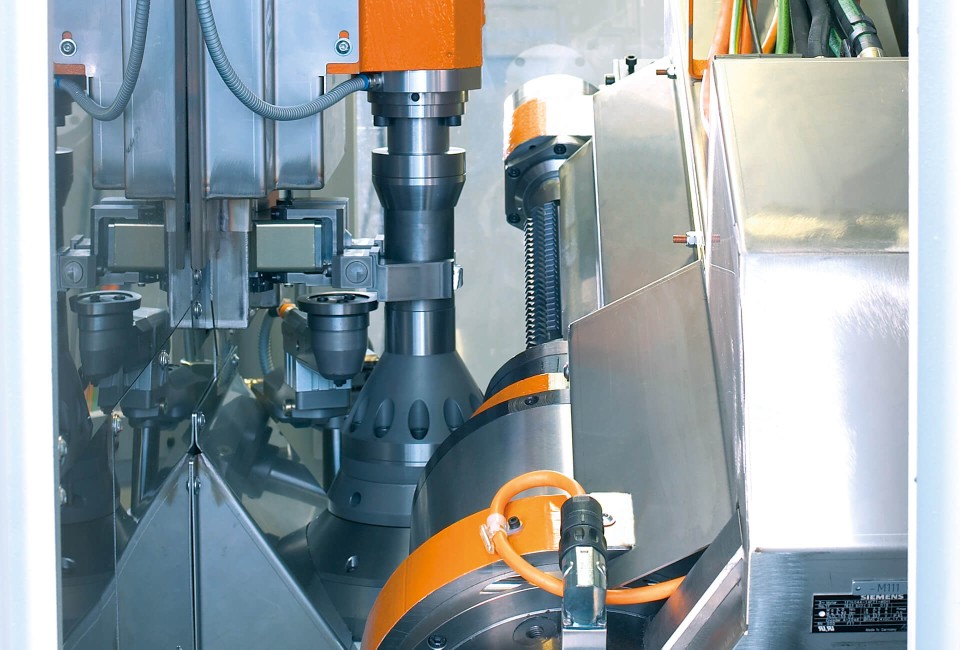

Cobertura (chaparia) da área de trabalho

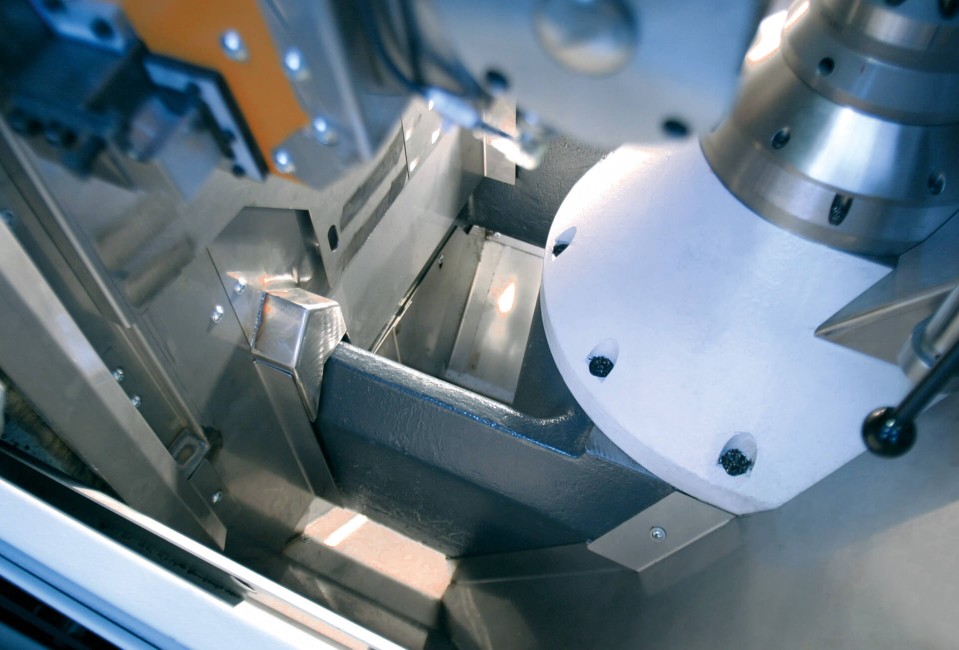

Remoção de cavacos otimizada

Dispositivo rebarbador

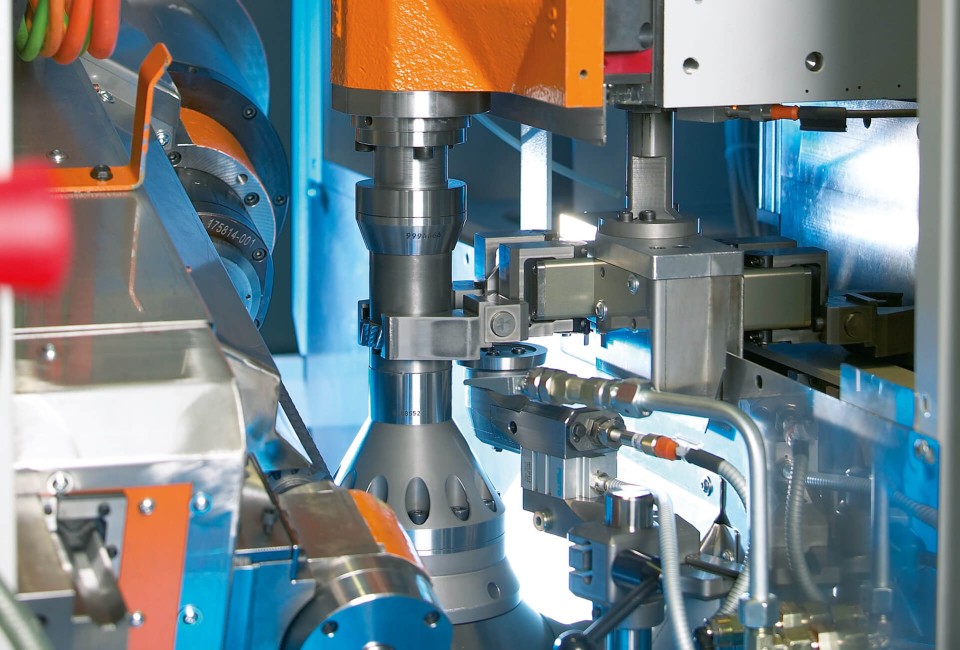

Carregador de giro rápido com duas estações (LC 60)

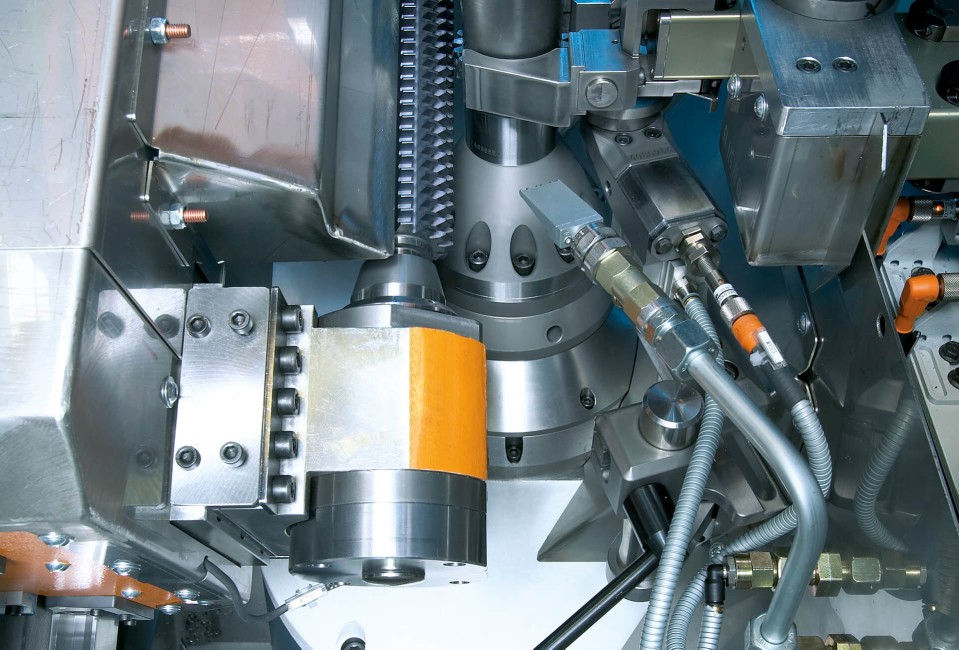

Contra mancal automático

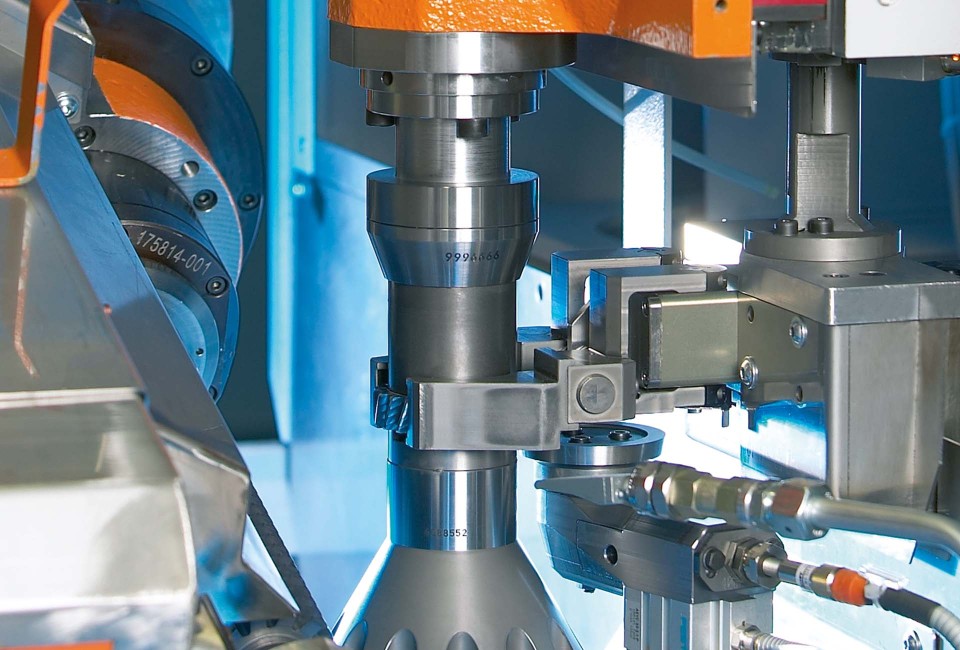

Agarradores de troca rápida

Benefícios para o cliente Eficiente fresamento de engrenagens

O desenvolvimento desta máquina foi focado em alta disponibilidade.

Os custos de manutenção e serviços foram especificamente reduzidos. Entre outras coisas, a introdução de lubrificação consumível reduziu as solicitações de manutenção em 75%.

A disposição claramente estruturada dos equipamentos elétricos, hidráulicos e pneumáticos em unidades de manutenção foi tão importante como a boa acessibilidade para os trabalhos de manutenção e de serviços essências na máquina.

Dados técnicos
Módulo 2,75 mm
Diâmetro da peça 60 - 130 mm
LC 60 LC 100 LC 130
Módulo [mm] 2,75 2,75 2,75
Diâmetro da peça [mm] 60 100 130
Curso axial [mm] 200 200 200
Curso transversal da ferramenta [mm] 160 160 160
Diâmetro do caracol [mm] 80 80 80
Velocidade do caracol [min-1] 7.000 7.000 7.000
Velocidade da mesa [min-1] 1.400 1.400 1.400
Curso de fixação [mm] 173 173 173
Variants

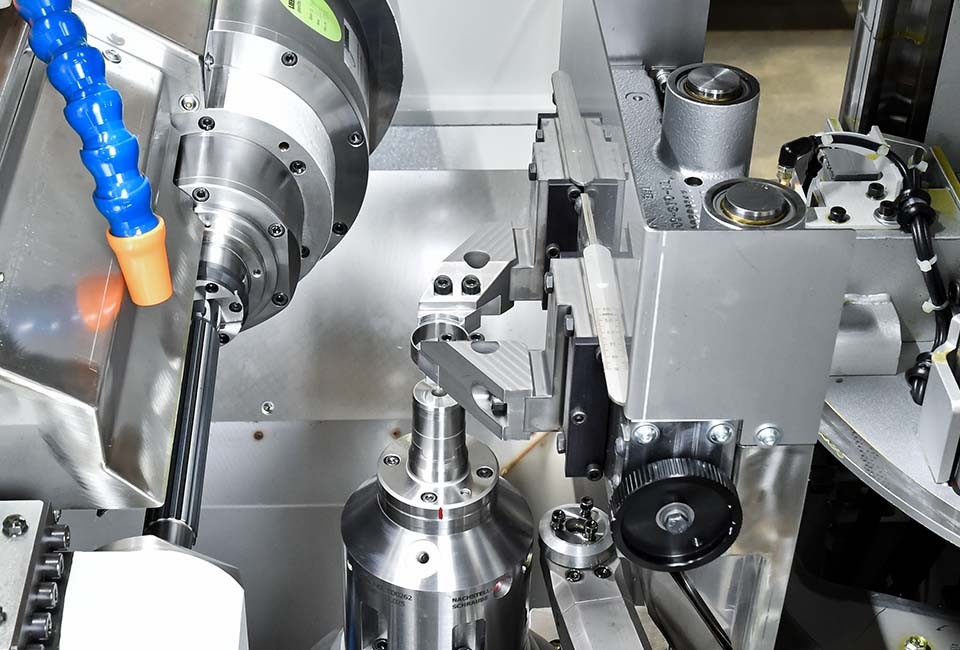

Aplicações de peças

Spindle flexível para usinagem de engrenagens por acionamento harmônico (mn < 0.5 mm)

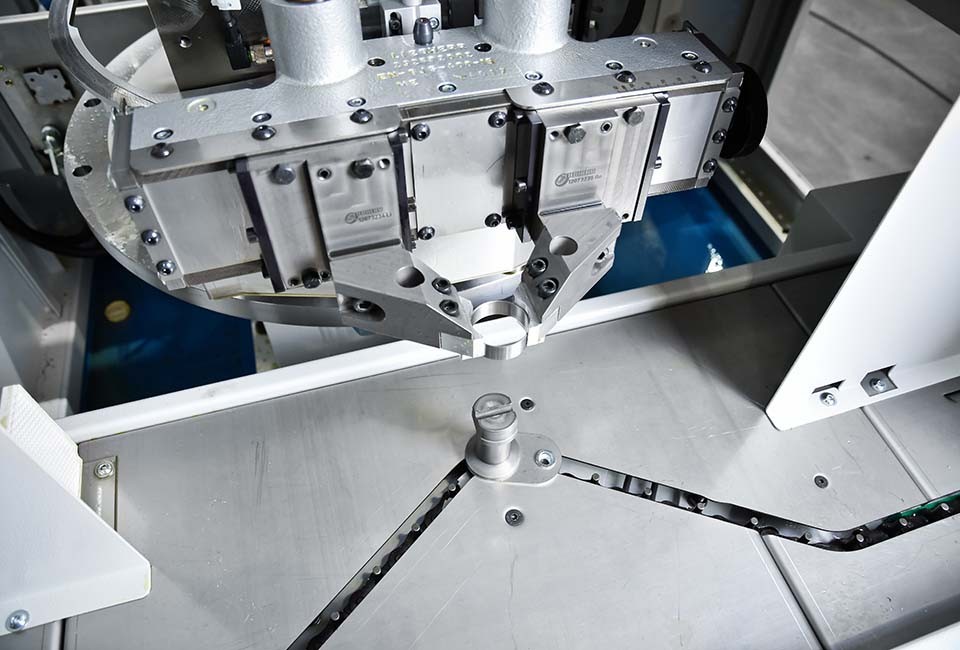

Automação interna por meio de ring loader

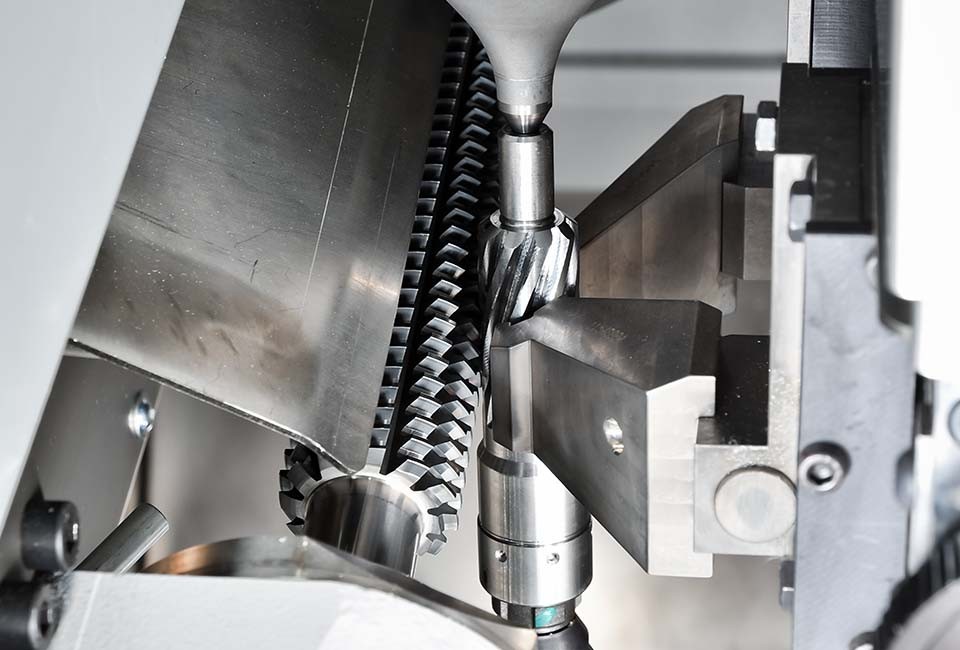

Skive hobbing e Peel hobbing de psegmentos de direção

Sequência de processo de usinagem de segmentos de direção
