Vibração
Para esse método de condução de estaca, um vibrador traz o elemento de cravação para a oscilação longitudinal harmônica. Essa oscilação é transferida do elemento de cravação para o solo diretamente adjacente. Assim, a fricção, juntamente com o elemento de cravação, é reduzida significativamente durante o processo de cravação da estaca. Devido ao peso do vibrador ou da compressão com a ajuda do sistema de avanço, o elemento de cravação pode ser instalado no terreno. Os elementos de cravação também podem ser extraídos seguindo o mesmo princípio.
Ao usar vibradores de alta frequência com momento estático variável, os níveis de ruídos e vibrações são especialmente baixos. Sendo assim, também é possível realizar trabalho de vibração diretamente ao lado de construções sensíveis. Se o vibrador for guiado em um mastro, as forças de penetração poderão ser transferidas.
-
Cabeçote para cabo auxiliar
-
Torre
-
Vibradores
-
Elemento vibratório
(por exemplo, estaca-prancha de aço)
-
Guincho de avanço da mesa
Vibração guiada no mastro
O vibrador de alta frequência é guiado diretamente no mastro, o que permite a instalação precisa do elemento de cravação.
Paredes de estaca prancha
Estacas prancha são instaladas por medidas de suporte e fixação temporários ou permanentes.
Guincho auxiliar
O guincho auxiliar de uma máquina base LRB eleva estacas prancha para a posição. Elas são anexadas ao vibrador por garras de fixação.

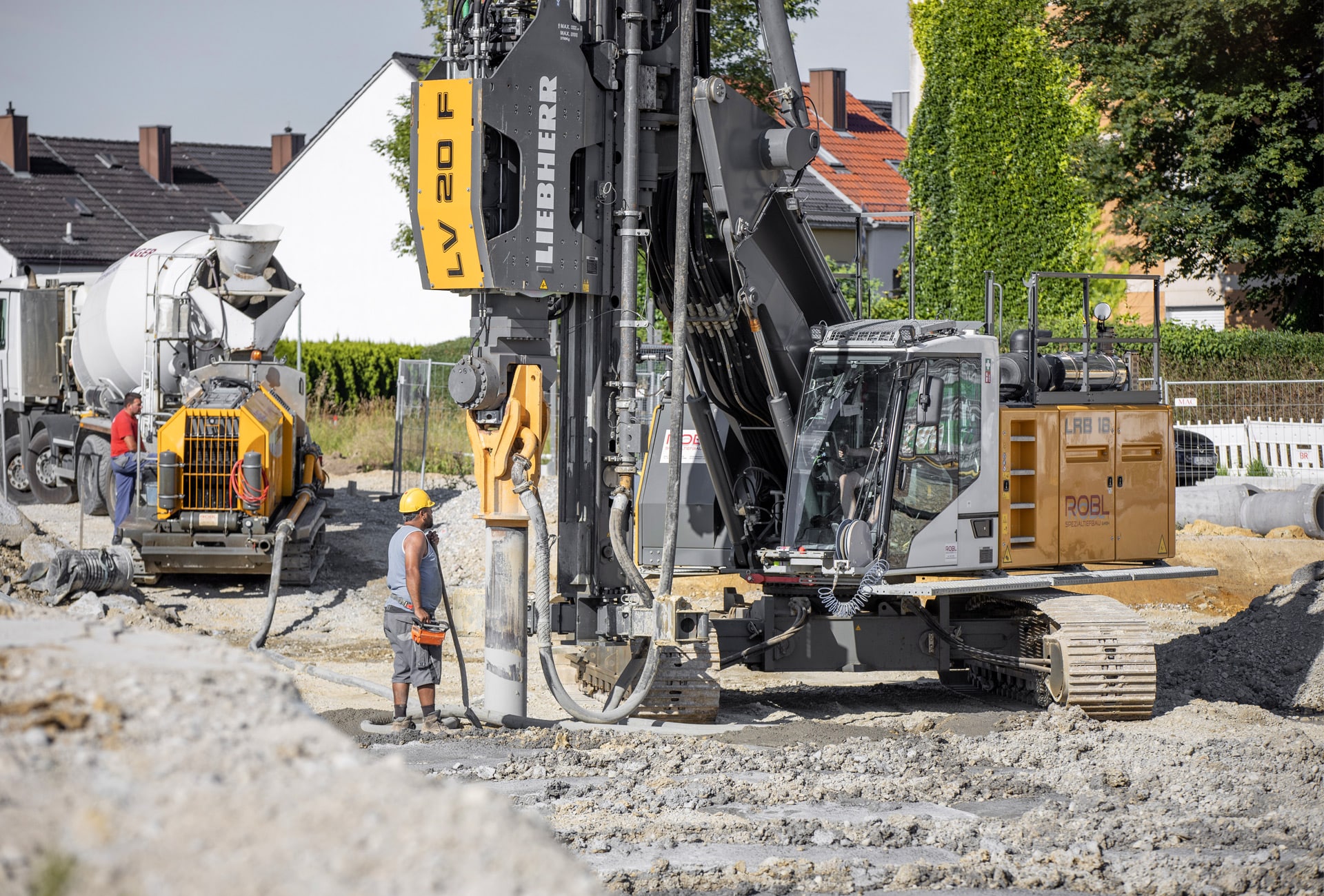

Estaca moldada in loco vibrada
Um martelo vibratório instala um tubo de aço com uma placa base descartável no solo. Após bombear o concreto pelo tubo, ele é extraído novamente por meio de vibração.
Vibrador de camisas
O vibrador de camisas permite a instalação de estacas que excedem o comprimento do mastro. A armação de aço pode ser inserida antes da concretagem e sem desconectar o vibrador.
Vibrador suspenso
Vibradores também podem trabalhar suspensos em um guindaste sobre esteiras heavy-duty.
Mastro giratório
O mastro giratório fica suspenso no guindaste sobre esteiras heavy-duty por meio de uma travessa especial. Esse método é adequado para trabalho de cravação de estaca com inclinações muito grandes.
Mastro fixo
Um mastro fixo especial é anexado à lança do guindaste sobre esteiras heavy-duty. O vibrador é orientado pelo mastro, transferindo, assim, as forças de penetração. Esse método é adequado para elementos de cravação especialmente longos.
Contêiner de lavagem
A lavagem com água ou ar reduz a resistência durante a instalação e, portanto, aumenta o desempenho para cravação da estaca.

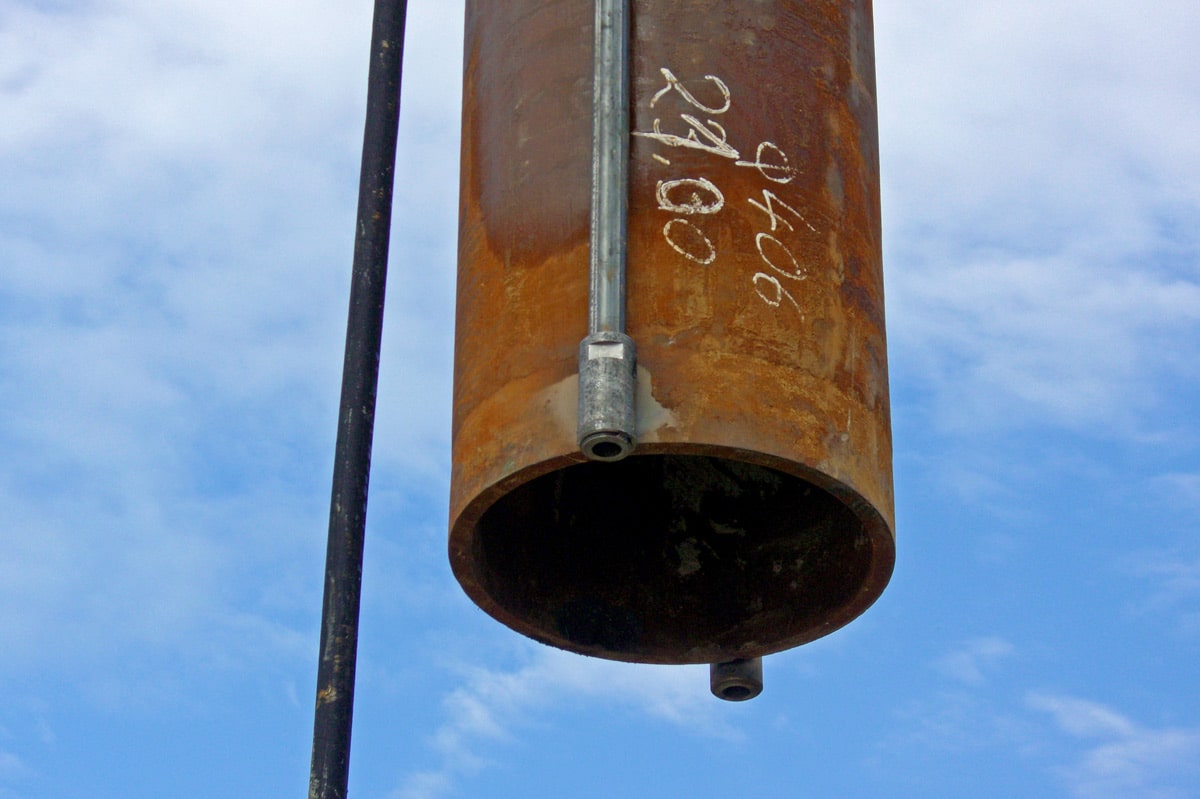

Linhas de lavagem
Linhas de lavagem são soldadas à extremidade inferior do elemento de cravação. Um contêiner de lavagem fornece as linhas com o meio de lavagem.
Vídeo de vibração
O vídeo mostra diferentes aplicações com martelos vibratórios acionados hidraulicamente e vibradores de camisa.
Animation video: LRB 16 / LRB 18
Um dos tipos mais frequente de aplicação do LRB 16 / LRB 18 é a instalação de paredes diafragma.
Vibrador LV 20 design slim
O Liebherr vibrador LV 20 atinge um momento estático de até 20 kgm. A força centrífuga máxima chega a 1160 kN. Graças ao uso de novos materiais, está sujeito a pouco desgaste. Além disso, um novo sistema de refrigeração aumenta significativamente sua vida útil.
