Perfuração Kelly

Perfuração Kelly

A perfuração Kelly pertence aos métodos mais comuns de perfuração rotativa a seco. O processo é adequado para quase todos os tipos de solo e rocha. O solo é transportado com ferramentas de perfuração rotativa relativamente curtas, como brocas, tambores centrais, caçambas e ferramentas de perfuração especiais. Um elemento típico desse método de perfuração é a haste de perfuração, a chamada haste Kelly, que é telescópica e facilita a perfuração em grandes profundidades.

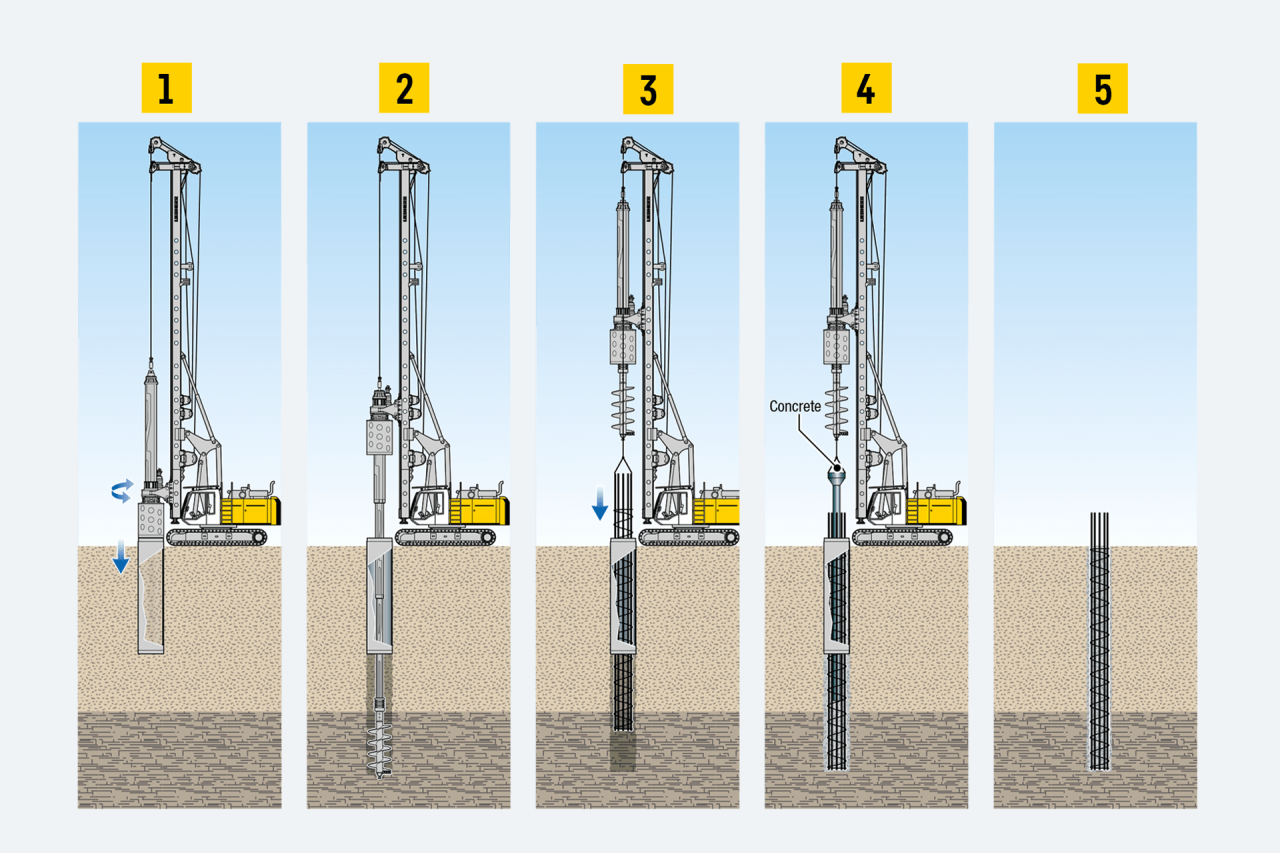

Procedimento com perfuração Kelly não revestida:

1. Instalação da estaca de proteção

2. Esvaziamento, por exemplo, com um trado

3. Inserção do reforço

4. Concretagem

5. Estaca finalizada

Vídeo de perfuração Kelly

O vídeo mostra perfuratrizes da Liebherr em diferentes aplicações de perfuração Kelly.

Perfuração Kelly revestida

Quando o solo não for sólido o suficiente ou em caso de entrada de água subterrânea, furos devem ser produzidos usando um revestimento.

Perfuração Kelly não revestida

Um terreno de construção seco e sólido permite a instalação de um furo sem revestimento.

Troca de ferramentas de perfuração

Para condições de solo diversas, trado, tambores, caçambas e ferramentas de perfuração especiais são usadas.

Mastro curto

Para trabalho de perfuração com altura restritiva, mastros curtos especiais estão disponíveis.

Entubadora

Quando o torque do acionamento rotativo é insuficiente, entubadoras hidráulicas são aplicadas.

Remoção de detritos de perfuração

Rotação alternada e agitação do trado na superfície remove o solo solto do trado.

Inserção da armação de aço

Após o furo ter sido produzido, a armação de aço é elevada para dentro do furo usando o guincho auxiliar da perfuratriz.

Concretando a estaca

Imediatamente após a armação de aço ter sido inserida, o furo é preenchido com concreto.

01/08

Máquinas

Resultados 1–6 de 12

Perfuratriz (série LB)

Peso operacional - 52,8 t
52,8 t
Torque máx. - 200 kNm
200 kNm
Perfuração Kelly, profundidade máx. de perfuração - 34,5 m
34,5 m
Perfuração Kelly, diâmetro máx. de perfuração - 1.500 mm
1.500 mm

Perfuratriz (série LB)

Peso operacional - 69,3 - 79,9 t
69,3 - 79,9 t
Torque máx. - 252 kNm
252 kNm
Perfuração Kelly, profundidade máx. de perfuração - 53,2 m
53,2 m
Perfuração Kelly, diâmetro máx. de perfuração - 3.300 mm
3.300 mm

LB 25 unplugged

Perfuratriz (série LB)

Peso operacional - 71,1 - 82,1 t
71,1 - 82,1 t
Torque máx. - 252 kNm
252 kNm
Perfuração Kelly, profundidade máx. de perfuração - 53,2 m
53,2 m
Perfuração Kelly, diâmetro máx. de perfuração - 3.300 mm
3.300 mm

Perfuratriz (série LB)

Peso operacional - 73,6 - 84,6 t
73,6 - 84,6 t
Torque máx. - 297 kNm
297 kNm
Perfuração Kelly, profundidade máx. de perfuração - 70,8 m
70,8 m
Perfuração Kelly, diâmetro máx. de perfuração - 3.400 mm
3.400 mm

LB 30 unplugged

Perfuratriz (série LB)

Peso operacional - 75,5 - 85,5 t
75,5 - 85,5 t
Torque máx. - 297 kNm
297 kNm
Perfuração Kelly, profundidade máx. de perfuração - 70,8 m
70,8 m
Perfuração Kelly, diâmetro máx. de perfuração - 3.400 mm
3.400 mm

Perfuratriz (série LB)

Peso operacional - 99,0 - 111,1 t
99,0 - 111,1 t
Torque máx. - 347 kNm
347 kNm
Perfuração Kelly, profundidade máx. de perfuração - 77,5 m
77,5 m
Perfuração Kelly, diâmetro máx. de perfuração - 4.100 mm
4.100 mm

1

2

Kelly drilling with an LB 45

Foundation piles for the new Neckartal bridge at Heilbronn (GE).

Kelly drilling with LB 36

The 130 year old bridge needs to be renovated.

Video

LB 20 with BAT 230 rotary drive

Expansion of the Federseeklinik in Bad Buchau (GE).

LB 16 unplugged

New roundabout with two bridges over the motorway.

LB 24 with rock drilling augers and buckets

A luxury resort is being built at the bay of Kotor in Montenegro.

Cased Kelly drilling with rock drilling auger

Further berths for cruise ships ath the Port of Split.
