Segmenti di prodotto

LRH 200

Name: LRH 200 Battipalo e perforatrice (serie LRH)
Brand: Liebherr

Battipalo e perforatrice (serie LRH)

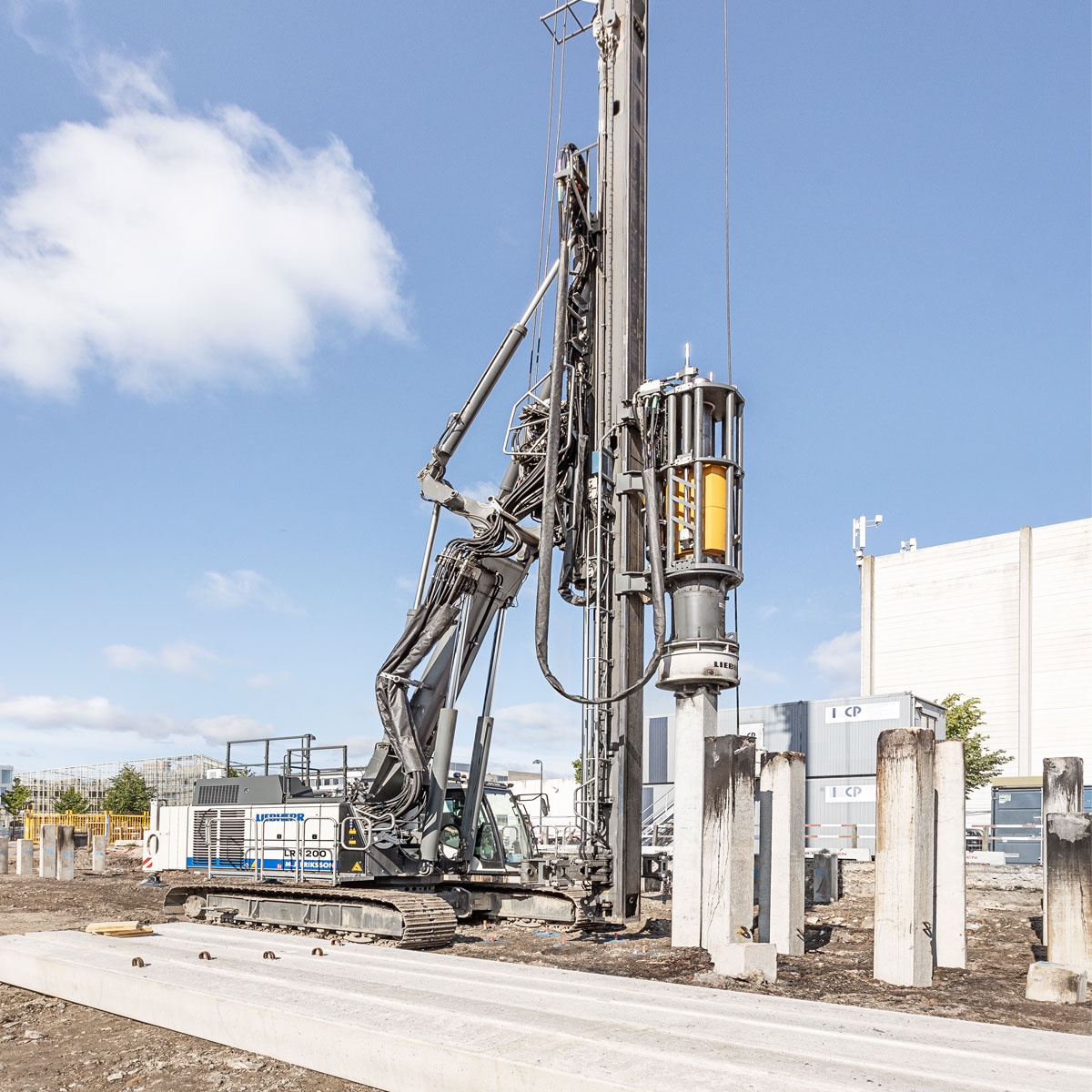

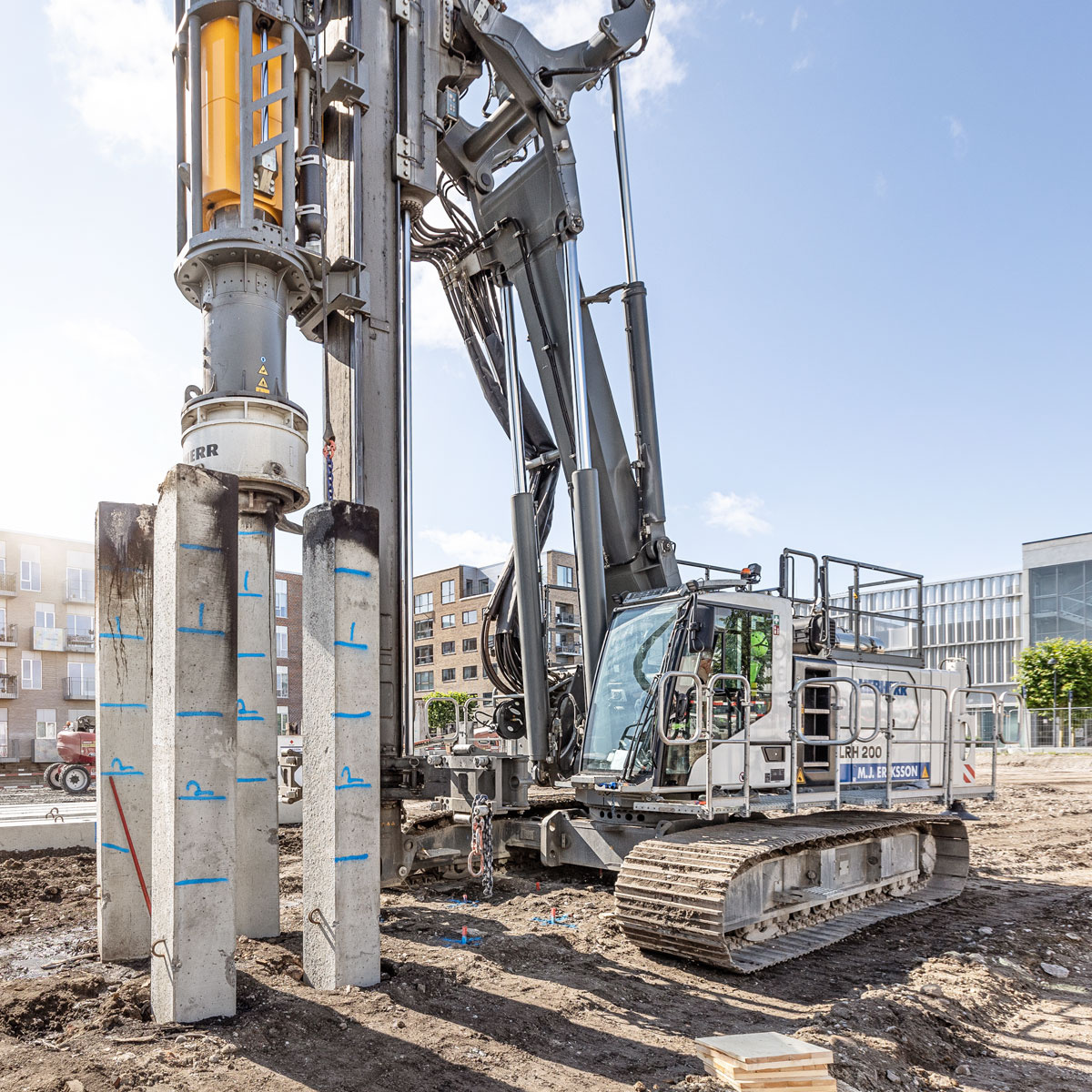

La macchina combinata per palificazione e perforazione LRH 200 dispone di una cinematica del leader particolarmente flessibile, che consente di raggiungere sbracci molto grandi e inclinazioni fino a 18º in tutte le direzioni. Il concetto flessibile del martello offre la possibilità di installare pesi cadenti diversi. È così possibile introdurre in modo ottimale pali in calcestruzzo, acciaio o legno. La nuova LRH 200 offre un ventaglio di applicazioni ampliato: Nella configurazione come perforatrice, una testa rotante potente eroga la coppia elevata per le comuni procedure single-pass quali la ...

metrico

imperial

Lunghezza max. del palo - 24,5 m
24,5 m
Peso max. palo - 16 t
16 t
Inclinazione leader - 1:3
1:3
Dispositivo abbassamento leader - 6,5 m
6,5 m
Peso martello incl. peso cadente fino a - 18.000 kg
18.000 kg

Sbraccio e inclinazione speciali

La cinematica flessibile del leader consente di raggiungere grandi sbracci di fino a 8 m e inclinazioni di fino a 18º in tutte le direzioni. Questo consente la battitura di un gruppo completo di pali dalla stessa sede, senza dover manovrare la struttura portante.

Regolazione altezza leader a 13 m

La regolazione altezza del leader consente il sollevamento e l’abbassamento dello stesso di 6,5 m sopra/sotto il pavimento.

Facilità di trasporto e rapidità di messa in funzione

Macchine base e leader possono essere trasportati come un’unica unità, con tanto di idraulica collegata. Questa facilità di montaggio consente il trasferimento rapido del macchinario da un cantiere all’altro.

Accesso sicuro

Pedane, parapetti e scale sono completamente integrati nel design della macchina e non devono più essere smontati per il trasporto.

Grande comfort di guida

Il concetto innovativo della cabina include un moderno sistema di climatizzazione, un campo visivo ottimizzato dalla cabina e un sedile dell’operatore ortopedico. Tutti gli interruttori, i joystick e i pedali sono disposti secondo criteri ergonomici.

Tecnica di azionamento dalle prestazioni elevate

Il motore diesel sviluppato da Liebherr, dai consumi ottimizzati, si occupa di erogare la potenza necessaria. Insieme all’idraulica di bordo, viene erogata sufficiente potenza per svolgere procedure di perforazione a qualsiasi profondità. Per l’applicazione di ulteriori attrezzature, come la macchina morsa giratubi, non è richiesto alcun gruppo addizionale.

Peso operativo	81,0 t
Trazione a fune argano max.	200 kN
Forza di avanzamento max.	200 kN
Azionamento	Conventional (diesel engine)
Potenza motore	250 kW
Inclinazione leader	1:3
Altezza max.	29,2 m
Lunghezza max. leader	25,7 m
Dispositivo abbassamento leader	6,5 m
Lunghezza max. del palo	24,5 m
Peso max. palo	16 t
Coppia max.	250 kNm
Sbraccio max.	7,8 m
Peso martello incl. peso cadente da	6.740 kg
Peso martello incl. peso cadente fino a	18.000 kg
Peso cadente da	3.000 kg
Peso cadente fino a	10.000 kg
Perforazione preliminare profondità max. di perforazione	17,4 m
Perforazione preliminare coppia max.	35 kNm
Perforazione elica continua profondità max. di perforazione	34,5 m
Perforazione elica continua diametro foro max.	1.000 mm
Perforazione full displacement diametro foro max.	500 mm
Perforazione full displacement profondità max. di perforazione	35,2 m
Miscelazione suolo diametro max. di miscelazione	1.500 mm
Miscelazione suolo lunghezza utile max.	34,3 m
Martello di perforazione profondità max. di perforazione	25,2 m
Larghezza di trasporto min.	3.490 mm
Altezza di trasporto min.	3.400 mm

Technical data – LRH 200 piling rig

Overview LRH series piling rigs

Solutions for deep foundation work

MyJobsite

Un unico strumento per la raccolta, la documentazione e l’analisi di tutti i dati relativi a processo, macchina, cantiere e posizione.

Registrazione dei processi di lavoro (PDE)

L’acquisizione dati di processo PDE registra i dati macchina durante il processo di lavoro.

Sistema di posizionamento LIPOS

Precisione nel posizionamento e nell’esecuzione delle operazioni di perforazione e battitura.

Indicatore della pressione sul terreno

L’indicatore della pressione sul terreno calcola in tempo reale l’attuale pressione sul terreno della macchina e la confronta con i valori limite per la sicurezza prescritti per il relativo cantiere.

Radiocomando a distanza

Il radiocomando a distanza semplifica il processo di carico prima del trasporto e del montaggio della macchina.

Eco-Silent-Mode

Grazie all’Eco-Silent-Mode è inoltre possibile ridurre il regime motore in base ai parametri preimpostati. Questa funzione consente di raggiungere una significativa riduzione del consumo di diesel e, inoltre, una riduzione delle emissioni sonore senza compromettere le prestazioni.

Perforazione elica continua

Nella perforazione elica continua, il terreno di costruzione previamente allentato è trasportato mediante una speciale elica, la cosiddetta elica continua.

Percussione

Nella procedura di percussione, un martello idraulico introduce nel terreno diversi componenti la cui massa cadente colpisce il componente da battere.

Perforazione full displacement

La perforazione full displacement è una variante della perforazione elica continua. L’utensile di perforazione è composto da un tubo piatto con un attacco tipo elica.

Soil mixing

Nel soil mixing viene introdotta nel terreno una sospensione autoindurente.

Martello di perforazione

Nel martello di perforazione, all’estremità inferiore di un’asta di perforazione viene applicato un martello azionato ad aria compressa.
