Nachhaltige Metallrückgewinnung mit Hilfe von gewickelten CFK-Magnetrotoren

Gemeinsam mit IMRO zeigen wir, wie Faserverbund-Technologie in Nicht-Eisenmetall-Abscheidern (NE-Abscheidern) höchste Präzision und nachhaltige Metallrückgewinnung möglich macht. Unsere mit Carbonfaser umwickelten Magnetrotoren sorgen für einen gleichmäßigen Rundlauf, maximale Trennschärfe und längere Standzeiten – und tragen so zu effizienteren, ressourcenschonenden Recyclingprozessen bei.

Über IMRO

Das Unternehmen IMRO Maschinenbau entwickelt und fertigt Maschinen und Anlagen sowie neueste Recyclingprozesse mit Schwerpunkt auf die Separationstechnik. Die Lösungen werden individuell auf die Anforderungen der Betriebe abgestimmt und ermöglichen effiziente und nachhaltige Recyclingkonzepte.

Branche

Maschinenbau

Maschine

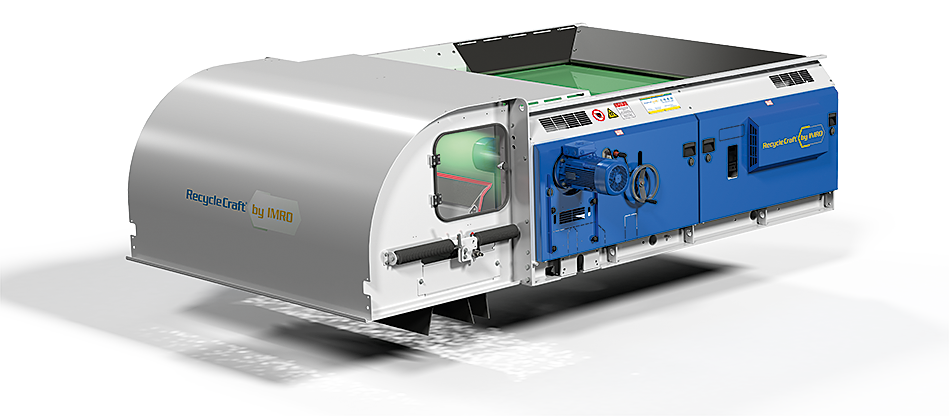

NE-Abscheider (Wirbelstromabscheider)

Liebherr-Produkt

CFK-Wicklung für Magnetrotor

Ausgangslage

Wertstoffe erfolgreich rückgewinnen

In unzähligen Abfallprodukten, Produktionsabfällen und sonstigen Materialströmen stecken wertvolle Nichteisenmetalle wie Aluminium oder Kupfer. Um diese zurückzugewinnen, kommen hochspezialisierte Separationsanlagen zum Einsatz. Eine zentrale Rolle spielt dabei der NE-Abscheider: Er nutzt Wirbelstromtechnologie, um NE-Metalle präzise aus heterogenen Materialströmen zu separieren und wieder nutzbar zu machen.

Herausforderung

Hohe Drehzahlen, extreme Kräfte – eine anspruchsvolle Rotorumgebung

Im NE-Abscheider erzeugt ein schnell rotierender Magnetrotor die benötigte Polwechselfrequenz. Durch den Polwechsel und die dabei entstehenden Wirbelströme in den NE-Metallen wird eine Abstoßkraft erzeugt die betroffene Teilchen aus dem Materialstrom schleudert. Bei Drehzahlen bis zu 3.800 U/min wirken enorme Fliehkräfte auf Magnete und Konstruktion.

Konventionelle Hüllen aus Edelstahlblech neigen dabei zu Verformungen (Ovalisierung), was zu Unwuchten, einem unruhigen Maschinenlauf, höherem Verschleiß und der Notwendigkeit die Lagerungen frühzeitig austauschen zu müssen führt. Für moderne Recyclinganlagen ist das langfristig weder effizient noch wirtschaftlich.

Lösung

CFK-Rotorwicklung: stabil, präzise, magnetisch kompatibel

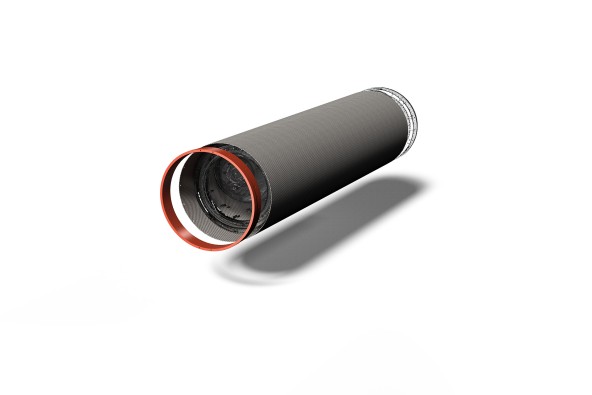

Unsere speziell gewickelte CFK-Bandage ummantelt die Magnetrotoren so, dass die Magnete selbst bei höchsten Drehzahlen sicher in Position bleiben. Carbonfaserverstärkter Kunststoff bietet hohe Festigkeit sowie geringe Verformung bei geringer Wandstärke und beeinflusst die magnetischen Felder nicht.

Das Ergebnis ist eine exakt runde, leichte und dauerstabile Rotorhülle, die für einen gleichmäßigen, vibrationsarmen Lauf sorgt.

Anwendung

Mehr Präzision im Wirbelstromabscheider von IMRO

Der CFK-gewickelte Magnetrotor wird in den NE-Abscheidern von IMRO eingesetzt. Durch die stabile Rotorgeometrie kann der Abstand zur äußeren GFK-Hülle geringer gehalten werden – die Magnetwirkung am Material steigt.

Das ermöglicht eine noch präzisere Trennung selbst kleinster NE-Metalle und verbessert die Recyclingquote nachhaltig.
