Construção de ponte na Escócia

Em Edimburgo (Escócia), três guindastes de torre com giro em cima 630 EC-H 40 Litronic da Liebherr estão envolvidos na construção da Forth Crossing Bridge. Essa ponte com 2,7 km de extensão será a ponte estaiada mais longa do mundo com três pilastras. Além da entrega do guindaste, a Liebherr é responsável por seu desenvolvimento geral. Isso inclui um design especial para as altas velocidades de vento que prevalecem na região, bem como os cálculos necessários para o suporte de cabo nas pilastras e as cargas para a fundação do tipo caisson.

Elevação do 630 EC-H 40 Litronic nas pilastras da ponte

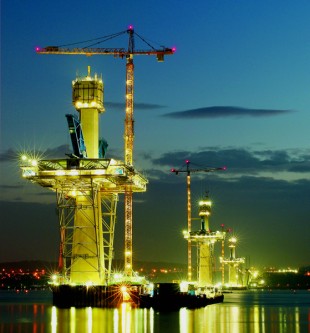

Os guindastes de torre com giro em cima 630 EC-H 40 Litronic ficam sobre as pilastras da ponte a uma altura de elevação de 212 m.

Os guindastes de torre com giro em cima 630 EC-H 40 Litronic ficam sobre as pilastras da ponte a uma altura de elevação de 212 m.

Cada um dos três guindastes de torre está sobre uma fundação de aço construída pelo cliente, conhecida como caisson, nas pilastras da ponte na água. Os guindastes de torre foram instalados usando uma balsa, sobre a qual ficava o guindaste sobre esteiras.

Configuração sob medida

Anteriormente, as partes individuais do guindaste foram montadas em terra. Os guindastes de torre 630 EC-H 40 Litronic são ideais para essas aplicações. Os guindastes são equipados com uma lança de 36 m

e suportam até 18 toneladas na ponta da lança. Em um raio de até 18 m, os guindastes são projetados para uma capacidade de 40 toneladas.

Cargas pesadas - alta capacidade de manuseio

Essa configuração permite uma capacidade de manuseio particularmente alta com cargas pesadas. Essa capacidade de elevação também é suportada pelos mecanismos de elevação de 110kW de alto desempenho da Liebherr, que estão em uso no projeto e que garantem rápidas velocidades de elevação.

Altura em gancho de até 212 m

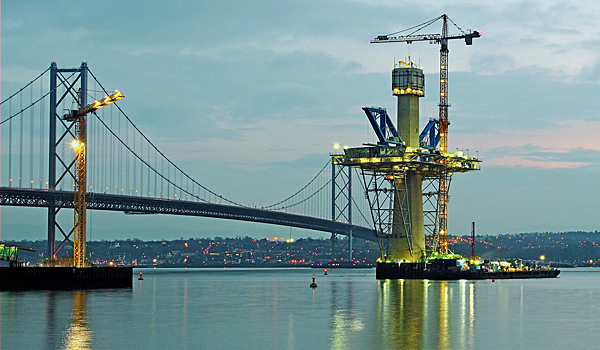

Os suportes ficam sobre fundações especiais de aço e atingem uma altura total de 235 m

Os suportes ficam sobre fundações especiais de aço e atingem uma altura total de 235 m

Para se adaptar a altas velocidades de vento resultantes da localização no Mar do Norte, os guindastes são especificados de acordo com a área de vento "D 25" e configurados com o sistema de torre 500 HC particularmente estável. Os guindastes são estacionários e montados no carro inferior de 10 metros do 630 EC-H. No total, apenas cinco sistemas de suporte de cabo nas pilastras são necessários para atingir a altura de gancho de 212 metros.

Centro de competência

Os sistemas de suporte de cabo especiais foram produzidos pelo cliente, com base nos designs e cálculos estruturais fornecidos pela Liebherr.
