Précis – fiable – économique
Voilà ce qui caractérise le chanfreinage avec le procédé ChamferCut.

Après le chanfreinage avec la technologie brevetée ChamferCut, aucun usinage supplémentaire n'est nécessaire. Le taillage par fraise-mère souvent indispensable après le chanfreinage par transformation pour égaliser les surfaces n'est plus utile. La forme exacte du chanfrein est créée par usinage par enlèvement de matière. C'est pourquoi le procédé n'influence pas la structure du matériau, contrairement aux procédés de transformation. Le produit obtenu est parfaitement prêt pour l’usinage de finition après le traitement thermique, notamment le rodage (honing) des dentures. La qualité des chanfreins obtenus représente une nouvelle avancée technique, et une reproductibilité extrême.

Chanfreinage avec ChamferCut
Fast. Economic. Precise.

  • Géométrie très précise des chanfreins
  • Qualité et reproductibilité maximale
  • Pas de crêtes résiduelles ou déformation du matériau
  • Chanfreinage standard du bas de la denture
  • Processus éprouvé dans la fabrication de roues dentées
  • Très grande longévité des outils
  • Outils ChamferCut réaffûtables jusqu'à env. 20 fois, facilement et à faible coût
  • Frais outils moindres par rapport aux autres procédés existants
  • Achat rapidement amorti grâce aux faibles frais d'outils
  • Plage d'application du module 0,8 – 42 mm
  • Le deuxième usinage lors du taillage par fraise-mère n'est plus utile - D'où des rendements plus élevés lors du taillage par fraise-mère
  • Temps de montage courts

Vidéo

Nous avons besoin de votre consentement Cette vidéo YouTube est mise à disposition par Google*. Si vous téléchargez la vidéo, vos données, notamment votre adresse IP, sont transmises à Google et peuvent être conservées et traitées par Google, notamment aux États-Unis. Nous n’avons aucune influence sur le traitement des données ultérieur effectué par Google. En cliquant sur « Accepter », vous consentez à la transmission des données à Google pour cette vidéo conformément à l'art. 6 paragr. 1 point a) du RGPD et vous consentez également explicitement au transfert des données vers les États-Unis conformément à l'art. 49 paragr. 1 point a) du RGPD. Si vous ne voulez plus consentir à chacune des vidéos YouTube à l'avenir et que vous souhaitez pouvoir les télécharger sans ce blocage, vous pouvez également sélectionner « Toujours accepter YouTube » et ainsi consentir à la transmission et au transfert des données correspondants à Google aux États-Unis pour toutes les vidéos YouTube ultérieures que vous consulterez à l'avenir sur notre site web. Veuillez noter que selon la Cour de justice de l'Union européenne, il n'existe pas actuellement aux États-Unis de niveau de protection des données approprié conformément aux normes de l'UE et actuellement nous ne pouvons pas non plus fournir de garanties appropriées pour protéger vos données pour combler ce déficit. Les risques que ce transfert des données vers les États-Unis peut comporter pour vous sont notamment qu'un accès par des autorités publiques ne peut pas être exclu et que vos données pourraient être traitées, éventuellement sans que vous en soyez informé et sans que vous disposiez de droits opposables et de possibilités effectives de recours, pour des raisons de sécurité nationale, de poursuite pénale ou pour d'autres finalités dans l'intérêt public des États-Unis. Vous pouvez retirer à tout moment avec effet pour l'avenir les consentements donnés par l'intermédiaire des Paramètres. Vous trouverez d'autres informations dans notre Déclaration de protection des données et dans la Déclaration de protection des données de Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
Lancer la vidéo Nous avons besoin de votre consentement Cette vidéo YouTube est mise à disposition par Google*. Si vous téléchargez la vidéo, vos données, notamment votre adresse IP, sont transmises à Google et peuvent être conservées et traitées par Google, notamment aux États-Unis. Nous n’avons aucune influence sur le traitement des données ultérieur effectué par Google. En cliquant sur « Accepter », vous consentez à la transmission des données à Google pour cette vidéo conformément à l'art. 6 paragr. 1 point a) du RGPD et vous consentez également explicitement au transfert des données vers les États-Unis conformément à l'art. 49 paragr. 1 point a) du RGPD. Si vous ne voulez plus consentir à chacune des vidéos YouTube à l'avenir et que vous souhaitez pouvoir les télécharger sans ce blocage, vous pouvez également sélectionner « Toujours accepter YouTube » et ainsi consentir à la transmission et au transfert des données correspondants à Google aux États-Unis pour toutes les vidéos YouTube ultérieures que vous consulterez à l'avenir sur notre site web. Veuillez noter que selon la Cour de justice de l'Union européenne, il n'existe pas actuellement aux États-Unis de niveau de protection des données approprié conformément aux normes de l'UE et actuellement nous ne pouvons pas non plus fournir de garanties appropriées pour protéger vos données pour combler ce déficit. Les risques que ce transfert des données vers les États-Unis peut comporter pour vous sont notamment qu'un accès par des autorités publiques ne peut pas être exclu et que vos données pourraient être traitées, éventuellement sans que vous en soyez informé et sans que vous disposiez de droits opposables et de possibilités effectives de recours, pour des raisons de sécurité nationale, de poursuite pénale ou pour d'autres finalités dans l'intérêt public des États-Unis. Vous pouvez retirer à tout moment avec effet pour l'avenir les consentements donnés par l'intermédiaire des Paramètres. Vous trouverez d'autres informations dans notre Déclaration de protection des données et dans la Déclaration de protection des données de Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

Téléchargements

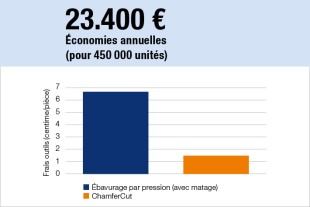

Pièce (chanfreinage)

Tableau est déroulante
Pièce
Module
Nombre de dents
Angle d'inclinaison		 Pignon baladeur
2,7 mm
41
24,5°

Ébavurage par pression (avec lissage)

Tableau est déroulante
Outil de pression
Nombre de réaffûtages
Total de pièces
Coûts outil/pièce 		4.700 Euro
1
95.445 pièces
6,7 centimes

ChamferCut

Tableau est déroulante
Chanfreineuse (jeu)
Nombre de réaffûtages
Total de pièces
Coûts outil/pièce 		3.600 Euro
23
468.293 pièces
1,5 centimes

Vidéo

Nous avons besoin de votre consentement Cette vidéo YouTube est mise à disposition par Google*. Si vous téléchargez la vidéo, vos données, notamment votre adresse IP, sont transmises à Google et peuvent être conservées et traitées par Google, notamment aux États-Unis. Nous n’avons aucune influence sur le traitement des données ultérieur effectué par Google. En cliquant sur « Accepter », vous consentez à la transmission des données à Google pour cette vidéo conformément à l'art. 6 paragr. 1 point a) du RGPD et vous consentez également explicitement au transfert des données vers les États-Unis conformément à l'art. 49 paragr. 1 point a) du RGPD. Si vous ne voulez plus consentir à chacune des vidéos YouTube à l'avenir et que vous souhaitez pouvoir les télécharger sans ce blocage, vous pouvez également sélectionner « Toujours accepter YouTube » et ainsi consentir à la transmission et au transfert des données correspondants à Google aux États-Unis pour toutes les vidéos YouTube ultérieures que vous consulterez à l'avenir sur notre site web. Veuillez noter que selon la Cour de justice de l'Union européenne, il n'existe pas actuellement aux États-Unis de niveau de protection des données approprié conformément aux normes de l'UE et actuellement nous ne pouvons pas non plus fournir de garanties appropriées pour protéger vos données pour combler ce déficit. Les risques que ce transfert des données vers les États-Unis peut comporter pour vous sont notamment qu'un accès par des autorités publiques ne peut pas être exclu et que vos données pourraient être traitées, éventuellement sans que vous en soyez informé et sans que vous disposiez de droits opposables et de possibilités effectives de recours, pour des raisons de sécurité nationale, de poursuite pénale ou pour d'autres finalités dans l'intérêt public des États-Unis. Vous pouvez retirer à tout moment avec effet pour l'avenir les consentements donnés par l'intermédiaire des Paramètres. Vous trouverez d'autres informations dans notre Déclaration de protection des données et dans la Déclaration de protection des données de Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA
Lancer la vidéo Nous avons besoin de votre consentement Cette vidéo YouTube est mise à disposition par Google*. Si vous téléchargez la vidéo, vos données, notamment votre adresse IP, sont transmises à Google et peuvent être conservées et traitées par Google, notamment aux États-Unis. Nous n’avons aucune influence sur le traitement des données ultérieur effectué par Google. En cliquant sur « Accepter », vous consentez à la transmission des données à Google pour cette vidéo conformément à l'art. 6 paragr. 1 point a) du RGPD et vous consentez également explicitement au transfert des données vers les États-Unis conformément à l'art. 49 paragr. 1 point a) du RGPD. Si vous ne voulez plus consentir à chacune des vidéos YouTube à l'avenir et que vous souhaitez pouvoir les télécharger sans ce blocage, vous pouvez également sélectionner « Toujours accepter YouTube » et ainsi consentir à la transmission et au transfert des données correspondants à Google aux États-Unis pour toutes les vidéos YouTube ultérieures que vous consulterez à l'avenir sur notre site web. Veuillez noter que selon la Cour de justice de l'Union européenne, il n'existe pas actuellement aux États-Unis de niveau de protection des données approprié conformément aux normes de l'UE et actuellement nous ne pouvons pas non plus fournir de garanties appropriées pour protéger vos données pour combler ce déficit. Les risques que ce transfert des données vers les États-Unis peut comporter pour vous sont notamment qu'un accès par des autorités publiques ne peut pas être exclu et que vos données pourraient être traitées, éventuellement sans que vous en soyez informé et sans que vous disposiez de droits opposables et de possibilités effectives de recours, pour des raisons de sécurité nationale, de poursuite pénale ou pour d'autres finalités dans l'intérêt public des États-Unis. Vous pouvez retirer à tout moment avec effet pour l'avenir les consentements donnés par l'intermédiaire des Paramètres. Vous trouverez d'autres informations dans notre Déclaration de protection des données et dans la Déclaration de protection des données de Google. *Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Irland; Mutterunternehmen: Google LLC, 1600 Amphitheatre Parkway, Mountain View, CA 94043, USA

Machine de taillage par la fraise-mère LC 180 DC et LC 280 DC

La LC 180 DC et LC 280 DC éprouvée avec unité ChamferCut intégrée est une machine de taillage par fraise-mère très compacte. Cette solution permet de tailler et puis de chanfreiner en temps masqué des pièces d'un diamètre max. de 280 mm et d’un module de 5 mm.

Machine de taillage par la fraise-mère LC 300 DC

La LC 300 DC permet de produire des pièces d'un diamètre max. de 300 mm d'une qualité et d'une précision hors du commun, et ce de manière très économique. Les pièces jusqu'au module 6,5 peuvent être taillées et puis chanfreinées en temps masqué.

Chanfreineuses LD 180 C et LD 280 C

Les machines LD 180 C et LD 280 C sont compactes et autonomes et conçues avant tout pour le chanfreinage de roues dentées. Elles peuvent être intégrées facilement, rapidement et à faible coût dans toute ligne de production/fabrication existante.

Chanfreinage dans la zone de travail

Le procédé ChamferCut classique avec la chanfreineuse sur l'arbre porte fraise peut être installé sur toutes les machines de taillage par la fraise-mère Liebherr existantes avec commande de génération Siemens 840 D et ultérieure.
