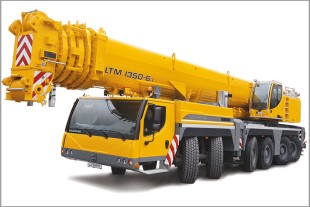

• Bastidor todoterreno de seis ejes
• La pluma telescópica más larga de su categoría
• Automontaje del tirante de la pluma telescópica en Y
• Fuerza portante en la punta para el montaje y mantenimiento de aerogeneradores en la punta fija
• Capacidad de maniobrar con delicadeza gracias la cómoda dirección en las cuatro ruedas y el convertidor de par
• Logística de transporte rentable ya que solo precisa un contrapeso parcial para alcanzar la máxima fuerza en zonas de trabajo en pendiente

• Más detalles del producto

• Bastidor todoterreno de siete ejes
• Fuerte sistema de pluma gracias al tirante en Y y el espaciador
• Automontaje del tirante de la pluma telescópica en Y
• Capacidad de maniobrar con delicadeza gracias la cómoda dirección en las cuatro ruedas y el convertidor de par
• Variación hidráulica del radio de contrapeso de 5,6 m a 6,6 m; como consecuencia ahorro en transporte de contrapesos
• Logística de transporte económica, ya que se requiere sólo un contrapeso parcial para capacidad de carga máx. en elevadas áreas de trabajo

• Bastidor todoterreno de ocho ejes
• Líder de ventas para el montaje de aerogeneradores de la categoría de 1,5MW
• Sistema de pluma multivariable: pluma telescópica de 50m y 84m, punta en celosía fija y oscilante
• Capacidad de maniobrar con delicadeza gracias la dirección en el eje trasero y el convertidor de par
• Logística de transporte rentable ya que solo precisa un contrapeso parcial para alcanzar la máxima fuerza en zonas de trabajo en pendiente

• Bastidor todoterreno de nueve ejes
• Desplazamientos por vías públicas con pluma telescópica y dos largueros de apoyo con una carga del eje de doce toneladas
• El equipamiento de trabajo más moderno: la punta en celosía fija y oscilante, las prolongaciones de pluma telescópica y las puntas auxiliares se han optimizado para el montaje de aerogeneradores
• Capacidad de maniobrar con delicadeza gracias la cómoda dirección en las cuatro ruedas y el convertidor de par
• Logística de transporte rentable ya que solo precisa un contrapeso parcial para alcanzar la máxima fuerza en zonas de trabajo en pendiente

• Más detalles del producto

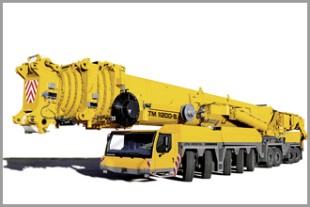

• Bastidor todoterreno de nueve ejes
• Grúa móvil telescópica más potente del mundo
• Desplazable en carretera con un peso de 12 t por eje con superestructura y 4 largueros de apoyo sin pluma telescópica
• Desplazable en obra con pluma telescópica de 100 m y arriostramiento Y + accesorios
• Maniobras milimétricas gracias a la cómoda dirección en todos los ejes y el convertidor
• Logística de transporte económica, ya que se requiere sólo un contrapeso parcial para capacidad de carga máx, en elevadas áreas de trabajo

• Más detalles del producto

• La grúa de mástil en celosía sobre el camión más potente del mundo
• Combina la flexibilidad de una grúa sobre orugas de 750 toneladas con la movilidad de una grúa sobre camión
• Con la anchura de tres metros, el equipo básico puede desplazarse por carretera
• Pluma de tipo SL8HS para turbinas de 105 m sin sistema Derrick; puede ampliarse con el sistema Derrick para una altura bajo gancho de 146 m
• Equipamiento para viento con carga pesada SL9 para una altura bajo gancho de 155m, pluma de tipo SL12 para una altura bajo gancho de 160 m
• El número más elevado de configuraciones de la pluma disponibles para el viento; SL8, SL7, SL9, SLK, SL12

• Más detalles del producto

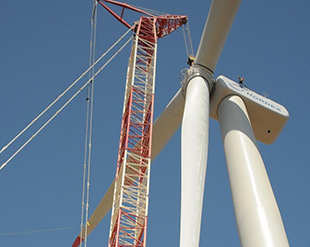

La grúa sobre orugas LR 1300 SX se utiliza especialmente en áreas de montaje de aerogeneradores y para trabajos de mantenimiento. Para estas aplicaciones está equipada con un chasis inferior estrecho telescópico, para garantizar un desplazamiento rentable en condiciones de espacio limitadas.

El encargado de la propulsión de la LR 1300 SX es un motor diésel con 450kW / 612CV de potencia. La grúa cuenta con dos cabrestantes, cada uno de 15 toneladas de fuerza de tracción, y ofrece velocidades elevadas para esta tracción de cable. De ese modo se alcanza una rápida velocidad de elevación y altas potencias de elevación incluso en el caso de múltiples pasos de cable por la polea.

Una de las características de la LR 1300 SX es su novedoso sistema de pluma. Gracias a su reforzado diseño, la pluma SX ofrece gran capacidad de carga, tal como se precisa para el montaje de aerogeneradores. A esto se agrega la nueva punta para cargas pesadas que posee una longitud de ocho metros y está diseñada para una carga máxima de 117 toneladas. La punta para cargas pesadas desarrolla toda su potencia cuando funciona con plumas largas y equipamiento Derrick. La LR 1300 SX alcanza una capacidad de carga superior a 80 toneladas gracias a la práctica combinación de una pluma principal de 80m de largo y la punta para cargas pesadas.

La anchura de desplazamiento estándar de la LR 1300 SX es de ocho metros; no obstante, el chasis inferior puede recogerse hasta una anchura de 4,8m. El ajuste automático de la vía permite desplazar la grúa totalmente equipada, incluida también la pluma y los contrapesos. De este modo, la LR 1300 SX proporciona una movilidad extraordinaria para aparatos de esta categoría de carga.

La LR 1300 SX desmontada puede transportarse con una anchura máxima de 3m de forma económica en góndolas estándar.

La LR 1300 SX está equipada con el sistema de control Liebherr basado en la tecnología CANBUS de última generación. Dicho sistema calcula automáticamente las cargas durante la aplicación y garantiza así un óptimo aprovechamiento de la grúa.

• La grúa más compacta de su categoría: eficiente transporte gracias a la optimización de los pesos de los componentes
• Completo automontaje con contrapesos opcionales
• Grúa especialmente económica para el montaje de plantas de la categoría de 2 a 2,5MW
• Especial configuración de energía eólica S3HS disponible con y sin sistema Derrick
• Montaje rápido y sencillo de la punta de montaje HS
• Placa de fondo de 1,5m disponible para una presión sobre el suelo reducida

• Punta fija especial optimizada para energía eólica
• Fácil montaje de aerogeneradores en torres de 105m sin sistema Derrick
• Ampliable con sistema Derrick para torres de una altura de hasta 150m
• Nuevo sistema de pluma SL10DFB con una capacidad de carga sin competencia en la categoría de 600 toneladas a una altura bajo gancho de 160m
• Con placas de fondo de dos metros opcionales y accionamiento cuádruple disponible

• Campo de aplicaciones especialmente amplio gracias a la gran variedad de equipamiento
• Con sistema de pluma SLK, altura bajo gancho máxima de 136m para plantas en torres de 120m sin sistema Derrick
• Puntas de montaje en diferentes sistemas de pluma aplicables con la máxima flexibilidad
• Los componentes de la pluma se pueden intercambiar con los de la grúa sobre camión de mástil en celosía LG 1750
• También disponible como "Pedestal Crane"

• Excelente capacidad de carga en todo el área de trabajo
• Sistemas de pluma variables para la instalación de aerogeneradores
• Utilización flexible también sin sistema Derrick en parques eólicos
• Enorme crecimiento de la capacidad de carga con PowerBoom
• Dimensiones y pesos óptimos para el transporte

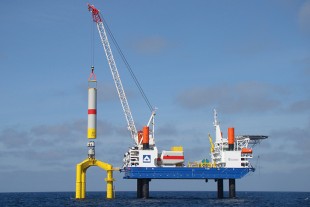

• Grúa para cargas pesadas; también para aplicaciones en energía eólica para grandes instalaciones en áreas locales y offshore
• Se ha optimizado para el transporte: ningún componente tiene una anchura superior a 3,5m, ni un peso superior a 45t
• Cabina de la grúa grande y bien estructurada con excelente visibilidad panorámica
• También funciona sin sistema Derrick

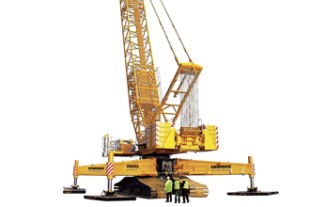

• Automontaje de la oruga

• Óptimo desplazamiento en caminos estrechos, anchura total del tren de rodaje sobre orugas solo 5,8m
• Alta seguridad de desplazamiento ya que las placas de apoyo pueden dirigirse cerca del suelo y los montantes abatibles pueden adaptarse a la anchura disponible del camino
• Desplazamiento como pluma principal de 108m y punta fija de 12m de longitud
• Buena estabilidad en el trabajo de elevación gracias a el estabilizador de la grúa
• Placa de fondo de dos metros, Quick Connection y accionamiento cuádruple de serie
• Concepto de vía estrecha adoptado de la exitosa LR 1400/2-W
• Radiotelemando para el desplazamiento y el apoyo

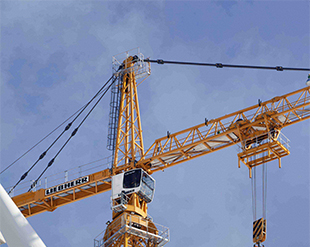

Liebherr ha desarrollado una grúa torre especial para el montaje de aerogeneradores con una altura de buje superior a 110m en zonas de poco viento. Esta grúa tipo 630 EC-H 70 Litronic se monta en los cimientos del aerogenerador y está configurada de tal forma que se puede alcanzar la altura de elevación con un solo tirante en la torre del aerogenerador. La 630 EC-H 70 Litronic puede elevar cargas de hasta 70 toneladas.

Por lo general, en las zonas de poco viento los aerogeneradores no forman parte de un parque eólico, sino que se montan en zonas boscosas o de difícil acceso. En estas ubicaciones ofrece la grúa torre ventajas especiales. Por un lado, el transporte para llevarlas y traerlas sobre vías muchas veces no pavimentadas no precisa un vehículo de transporte con autorizaciones especiales y, por otro lado, permite el montaje de la grúa y el aerogenerador en una superficie comparativamente pequeña.

Con un solo tirante en la torre del aerogenerador, la 630 EC-H 70 Litronic alcanza una altura de elevación de 151m. Hasta una altura de elevación de 93,1m trabaja en esta aplicación de forma libre.

La grúa se monta sobre un bastidor básico reutilizable. Sobre él pueden montarse después de años, de forma rentable grúas torre más pequeñas para llevar a cago trabajos de mantenimiento y reparación en el aerogenerador.

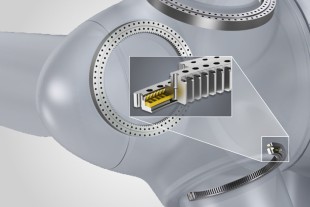

Para el desplazamiento de la pala del rotor, Liebherr produce sistemas completos. En los sistemas de pitch eléctricos, el desplazamiento de las palas tiene lugar a través de una unidad de transmisión de motor eléctrico que acciona un rodamiento de gran tamaño dentado.

En los sistemas de pitch hidráulicos, la posición de la pala del rotor se ajusta mediante un sistema integrado por cilindro hidráulico y rodamiento de gran tamaño sin dentado. En ambos casos, el posicionamiento de las palas del rotor es muy preciso, para que la instalación tenga una producción óptima de energía.

En los sistemas de pitch se pueden utilizar los siguientes componentes del catálogo de Liebherr:

• Rodamientos de gran tamaño
• Transmisiones
• Cilindros hidráulicos
• Motores eléctricos
• Sistema lubricante integrado

Rodamiento de rodillos de triple hilera para aumentar la capacidad de carga y la rentabilidad

Para aumentar la producción de energía, los aerogeneradores cada vez son mayores. No obstante, la capacidad de ajustar el diseño de los componentes existentes a un tamaño cada vez mayor y a unos perfiles de carga cada vez más exigentes tiene sus límites, especialmente en los cojinetes de la pala del rotor. Por ello, además de los cojinetes de contacto en cuatro puntos de una y dos hileras actuales, Liebherr también ofrece rodamientos de rodillos de triple hilera para sistemas de pitch. Esto abre nuevas posibilidades en cuestión de dimensiones y de capacidad de carga.

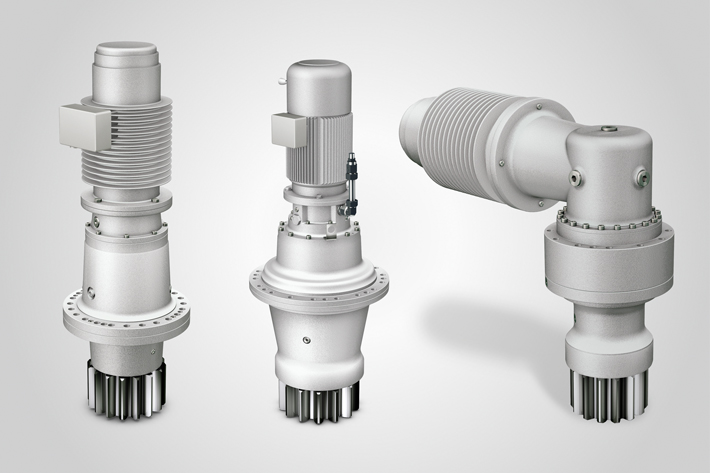

En función del diseño de la instalación, hasta doce o más engranajes planetarios de gran potencia accionan un rodamiento de gran tamaño y garantizan una orientación en la dirección del viento fiable y precisa. Liebherr determina el sistema acimutal en su conjunto, incluidos los motores eléctricos necesarios, en función de las necesidades concretas de los clientes. De esta forma garantiza una elevada disponibilidad de los sistemas.

Los siguientes componentes del catálogo de productos de Liebherr son idóneos para el uso en sistemas acimutales:

• Rodamientos de gran tamaño
• Transmisiones
• Motores eléctricos
• Sistema lubricante integrado

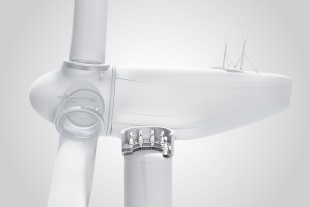

Estudio conceptual de módulo acimutal

En los últimos 20 años, la complejidad y la variedad de piezas en la industria eólica no han dejado de crecer. Con este estudio, Liebherr pretendía mostrar nuevas formas para ganar flexibilidad en los sistemas acimutales. El resultado es un módulo que integra todas las funcionalidades del sistema acimutal en una unidad lista para el montaje.

El concepto actual del sistema acimutal ofrece numerosas ventajas. Se puede adaptar en tamaño y capacidad, y se puede ajustar a las diferentes plataformas de turbina. Además, el uso de componentes estándares en todas las plataformas permite reducir los costes. Pero eso no es todo: el suministro del sistema acimutal como módulo listo para el montaje permite simplificar los procesos del fabricante de instalaciones a lo largo de toda la cadena de adquisición de valor.

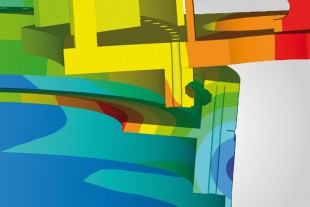

Para garantizar la fiabilidad y la durabilidad de un componente, es decisivo que su diseño y el cálculo de los valores sean correctos. En los aerogeneradores de varios megavatios no se pueden utilizar diseños con el método de los elementos finitos (MEF), porque al aumentar el tamaño de la instalación aumenta también la sensibilidad a las deformaciones. Además, en los nuevos diseños y en las modificaciones de diseños se aplican procesos de homologación fijos para garantizar una configuración óptima de los productos y, con ello, una fiabilidad máxima.

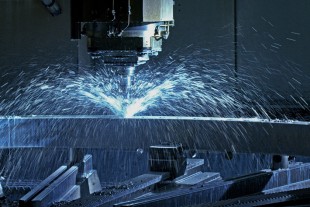

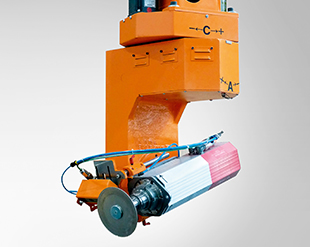

Para garantizar que nuestro elevado grado de calidad y fiabilidad se mantiene, todos los procesos de fabricación deben estar optimizados. Así, Liebherr mejora de forma permanente todos los procesos de producción e invierte continuamente en las instalaciones de producción más modernas.

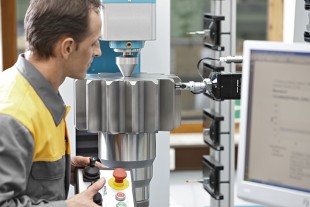

En los aerogeneradores, es fundamental contar con componentes fiables de gran calidad, a fin de reducir paradas de producción largas y gastos logísticos. La base para el alto grado de calidad de todos nuestros productos se sienta ya en la etapa de construcción, mediante el uso del método de los elementos finitos (MEF) y el análisis modal de fallos y efectos (AMFE). Para mantener este estándar de calidad en los procesos posteriores, todos los procesos de la empresa se orientan a la calidad.
