ComponentesSolucionesTransmisiones y cabrestantesAccionamientos de rotaciónDAT 450 wind

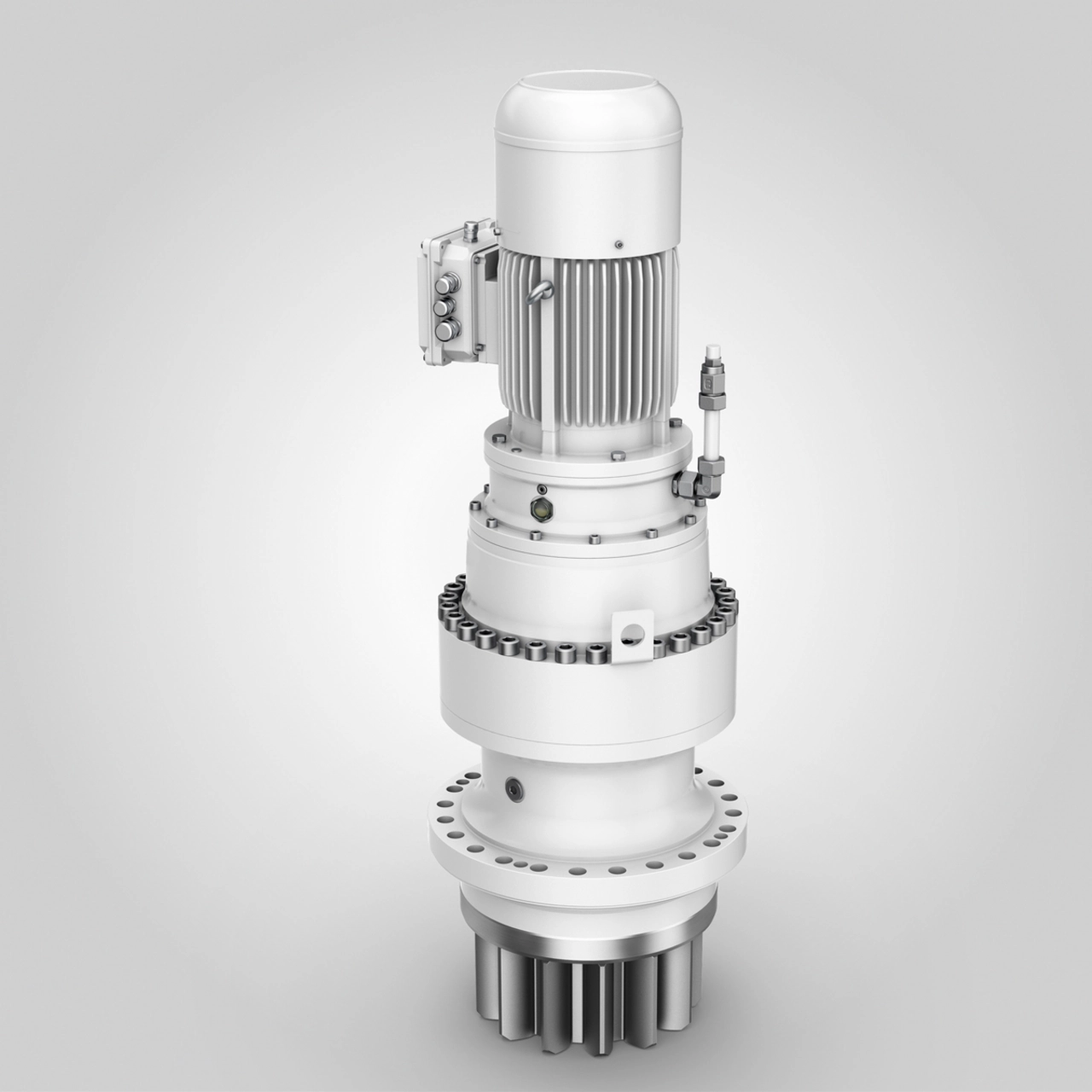

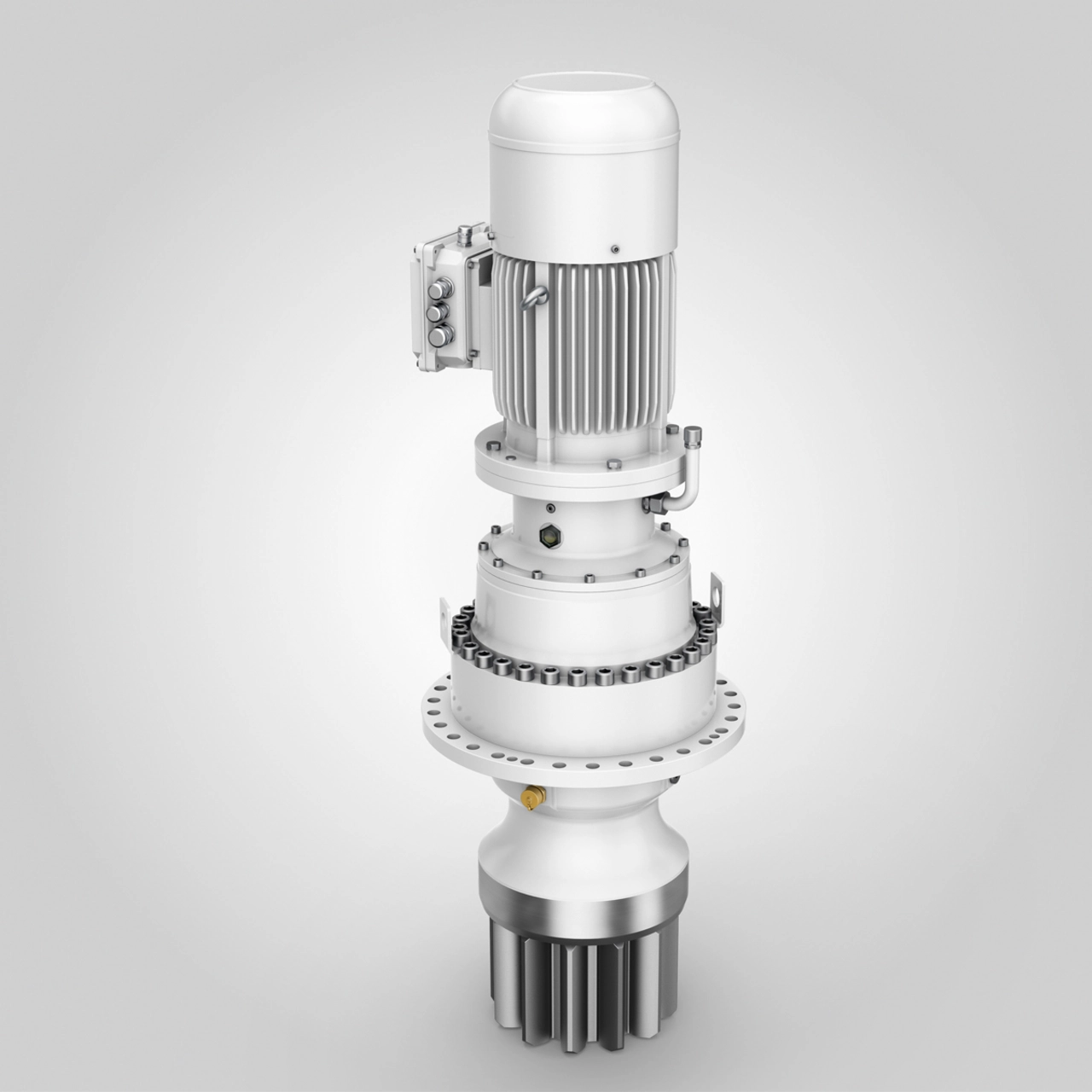

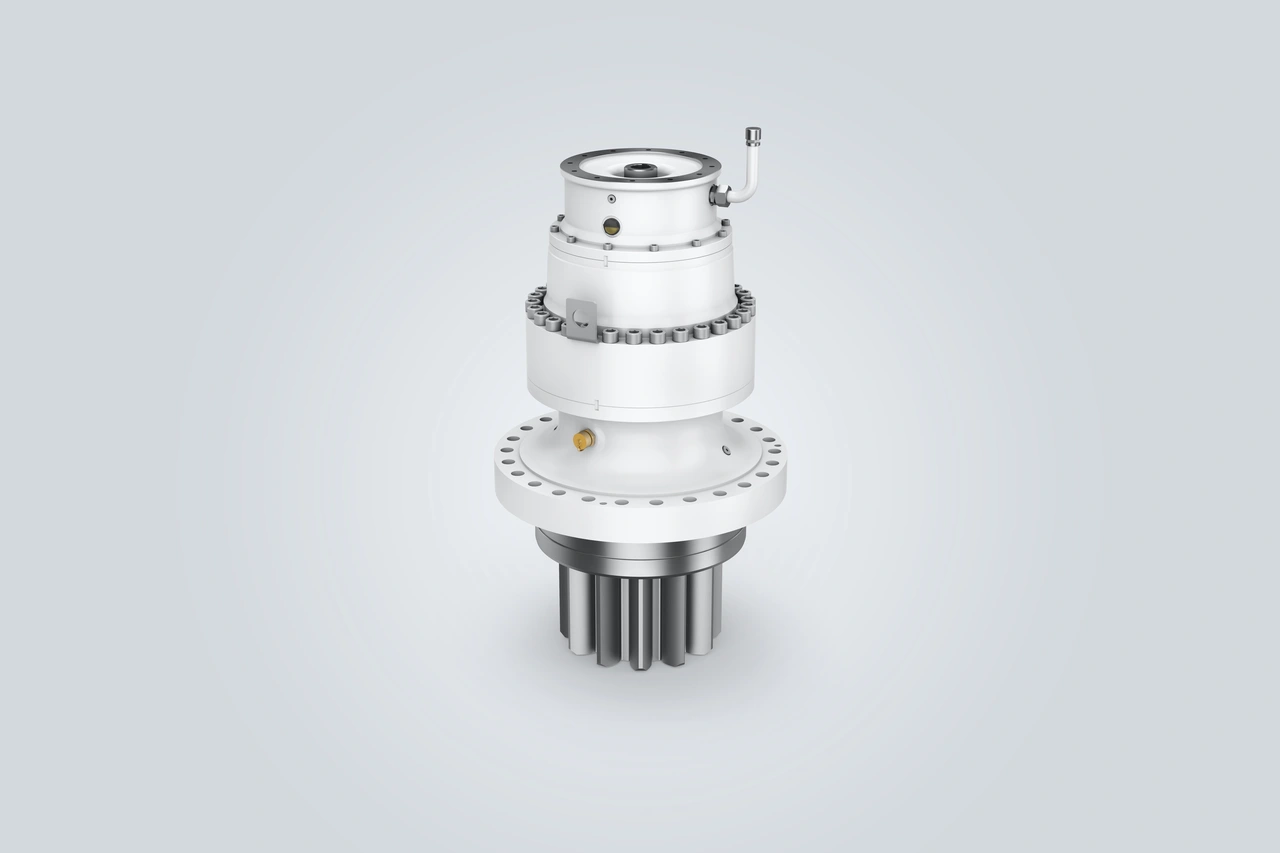

El accionamiento de giro DAT 450 wind forma parte de la gama de aerogeneradores de Liebherr. El tamaño de transmisión 450 está disponible con bastón de salida corto (forma constructiva 1) y con bastón de salida largo (forma constructiva 2), y es adecuado para el uso como transmisión acimutal y de pala.

métricoimperial

  • Par de transmisión dinámico - 63.800 Nm

  • Par de salida Tmax - 121.700 Nm

product image 0
Par de transmisión dinámico
63.800 Nm
Par de salida Tmax
121.700 Nm
Ámbitos de aplicación
Energía eólica
Relacións de transmisión (acimutales)
712,5 / 1.140 / 1.260 / 1.628,9 / 1.954,2 / 2.143,8

Variantes

FormaForma 1Forma 2
Diámetro de asiento de centraje (mm)395360 / 440
Diámetro exterior (mm)483540
Diámetro del círculo de agujeros (mm)435500
Diámetro de carcasa (mm)440440
Número de los orificios de conexión2430
Diámetro de los orificios de conexión (mm)26,022,0
Profundidad de montaje (mm)115337
Altura del asiento de centraje (mm)32,510,0 / 70,0
Altura del engranaje (mm)620465
Altura de brida (mm)5030
Número de dientes (piñón de salida)1312
Módulo de árbol de salida de2222
Altura del piñón de salida (mm)165210
Peso (versión de tres etapas) (kg)630515
Diámetro del piñón de salida (mm)350330

Components for Wind Turbines

Slewing Drives for Wind Turbines

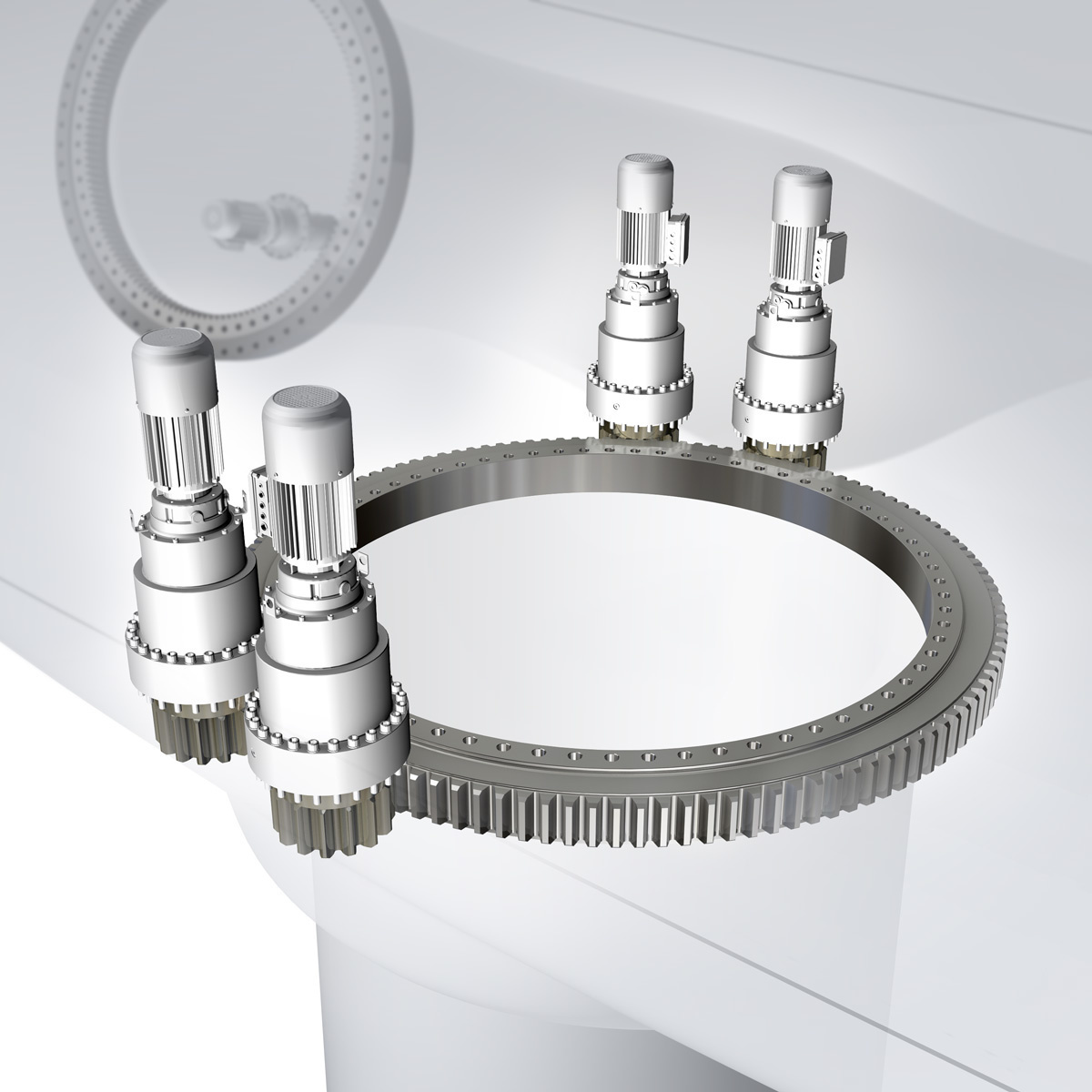

Ajuste acimutal
Los accionamientos con seguimiento del viento o acimutales orientan las góndolas de los aerogeneradores según la dirección del viento. Para transmitir las elevadas fuerzas de ajuste necesarias, se recomienda el uso de varios accionamientos de giro.

Rodamientos de gran tamaño

Desde hace más de 70 años Liebherr fabrica rodam. de gran tamaño de calidad excelente.Disponemos de muchas medidas que se adaptan a las necesidades.

Contacto

No dude en ponerse en contacto con nosotros: responderemos a sus preguntas y prepararemos una oferta individual para usted. Si necesita un componente como repuesto para su dispositivo Liebherr, póngase en contacto con su socio de servicio local.

Accionamientos de giro

Para aplicac. expuestas al movimiento de giro de cargas altamente dinámicas (p. ej., excavadoras), Liebherr desarrolla accionam. de giro especiales.
