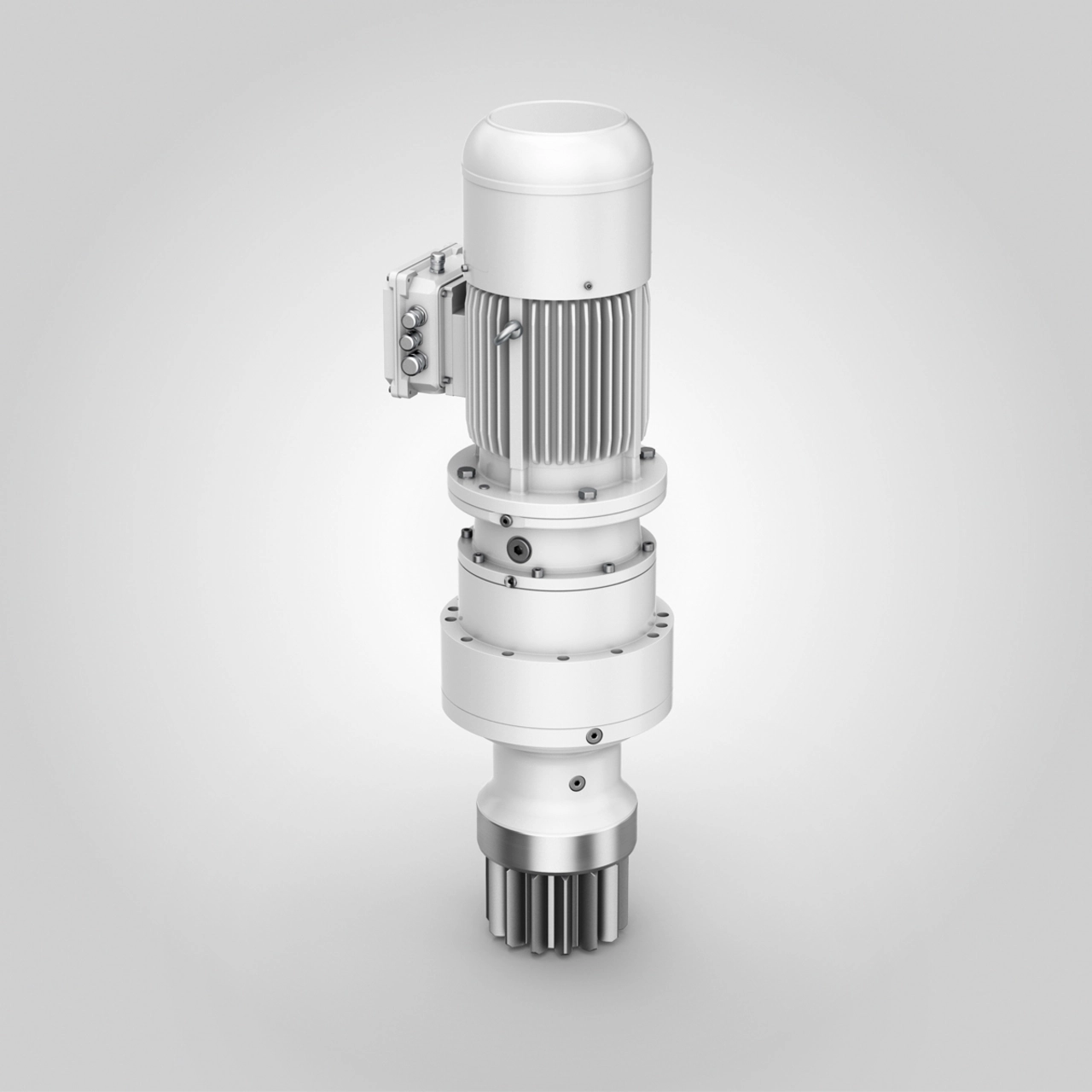

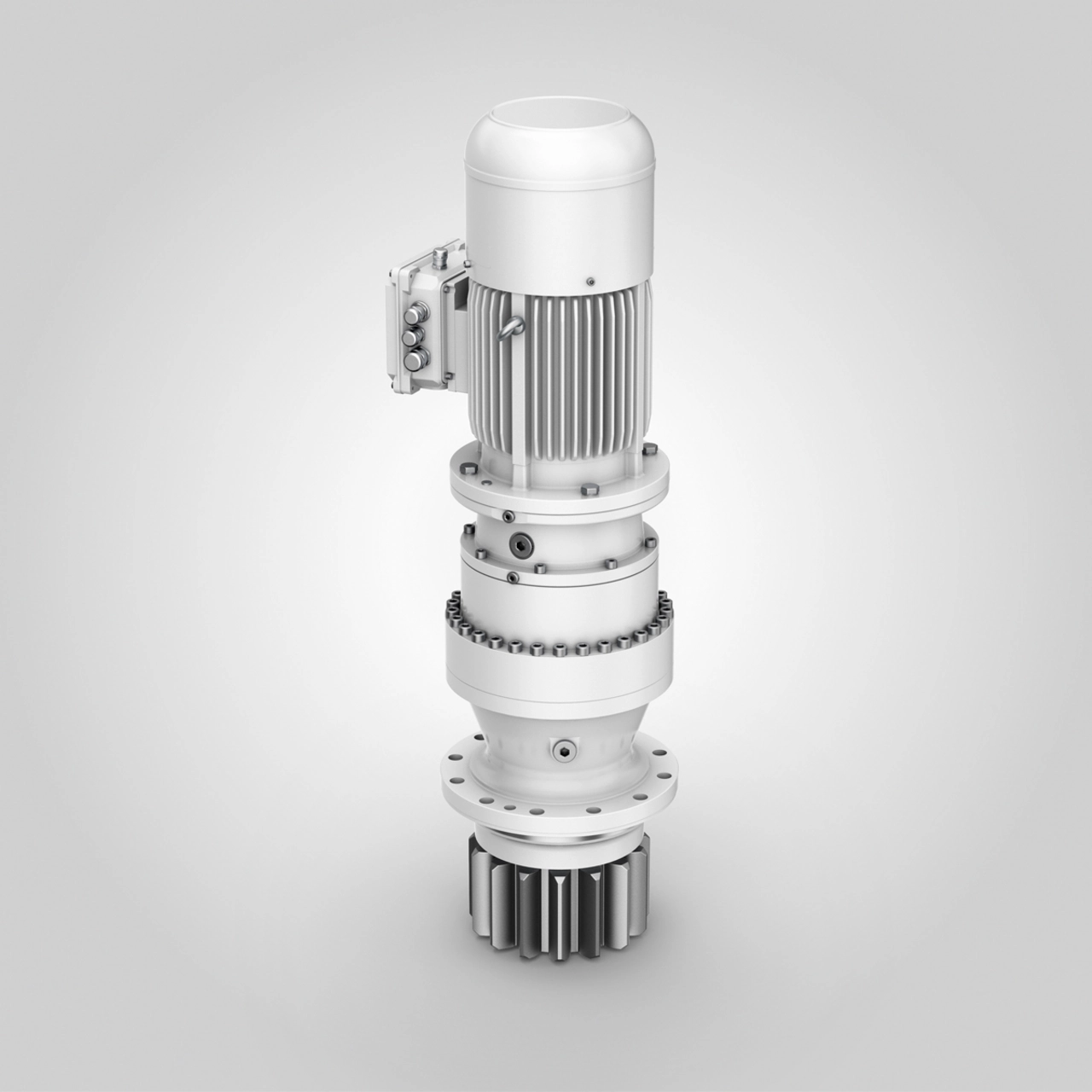

Поворотный привод DAT 250 wind входит в серийную линейку устройств Liebherr, которые используются в ветрогенераторах. Редуктор 250 поставляется в двух конфигурациях с коротким (модель 1) и длинным (модель 2) выходным валом. Его можно использовать в качестве шагового привода.

  • Справочное значение динамического крутящего момента на выходном валу - 8 500 Нм

  • Крутящий момент на выходном валу Tmax - 21 900 Нм

Справочное значение динамического крутящего момента на выходном валу
8 500 Нм
Крутящий момент на выходном валу Tmax
21 900 Нм
Сферы применения
ветроэнергетика
Передаточное число редуктора привода поворота лопастей
105,5 / 120,9 / 127,4 / 132,6 / 150,3 / 164,9 / 188,7 / 194,8

Типоразмеры

МодельМодель 1Модель 2
Диаметр центрирующей посадки (мм)220190 / 210
Наружный диаметр (мм)280270
Диаметр окружности центров отверстий (мм)250245
Число присоединительных отверстий1212
Диаметр присоединительных отверстий (мм)17,514,0
Монтажная глубина (мм)68185
Высота центрирующей посадки (мм)20,015,0 / 45,0
Высота редуктора (мм)400325
Высота фланца (мм)25113
Число зубьев выходной шестерни1514
Модуль выходной шестерни1210
Высота выходной шестерни (мм)110105
[BLANK]Масса (в трехступенчатом исполнении) (кг)115110
Диаметр ведомой шестерни (мм)215170
