Systèmes common rail
Liebherr fournit des systèmes Common Rail complets composés d’une pompe haute pression, d’injecteurs, de tubulures de refoulement, de rails et d’un calculateur moteur électronique (ECU). Assurant l’interface entre les composants mécaniques, hydrauliques et électroniques, ces systèmes garantissent l’intégration parfaite et la configuration adéquate du système dans son ensemble.

- Destinés aux moteurs d’une puissance de 25 à 290 kW par cylindre
- Conception modulaire
- Robustesse
- Adaptables selon l’application
- Compatibles avec des carburants de qualité variable
Conception modulaire
Variantes de construction diverses, brides d’entraînement variables et interfaces personnalisées : les systèmes Common Rail Liebherr offrent une grande flexibilité. Les composants individuels sont conçus et dimensionnés de sorte à répondre aux exigences spécifiques en termes d’encombrement et d’interface, et à pouvoir être combinés entre eux librement.

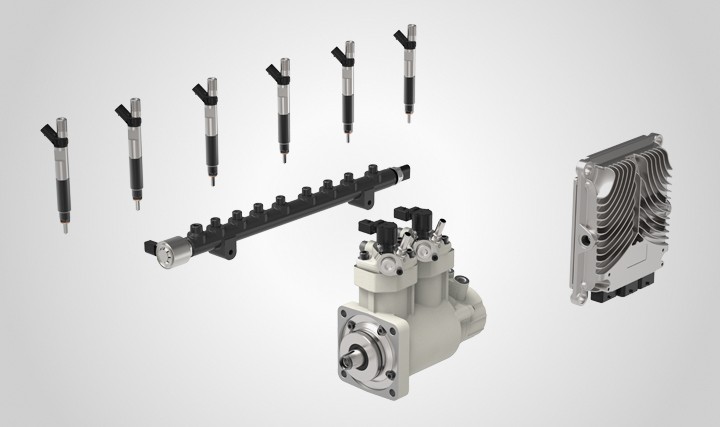

Composants d’un système Common Rail


Régulateur électronique
Le calculateur moteur électronique régule, entre autres, le point d’injection et le volume d’injection de carburant au niveau de chaque cylindre.

Pompe haute pression
La pompe haute pression libère la pression nécessaire à l’injection de carburant. Le carburant est alors comprimé puis acheminé jusqu’au rail via des conduites haute pression.

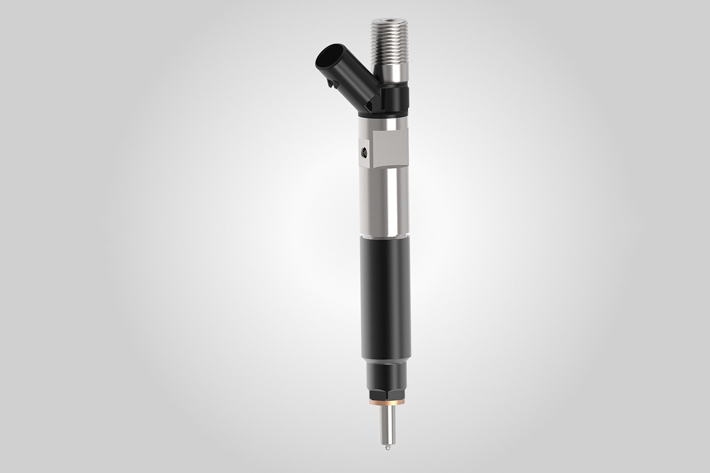

Injecteur
Les injecteurs injectent le carburant dans la chambre de combustion du cylindre. Les faibles dégagements de pulvérisation et les injections multiples précises garantissent une meilleure efficacité de l’injection de carburant.

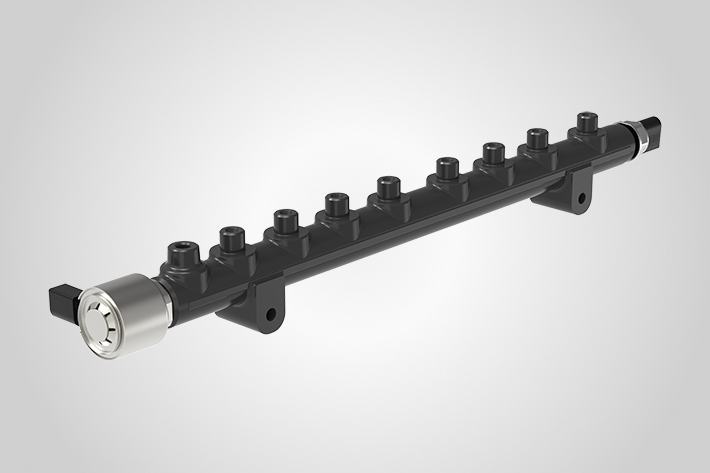

Accumulateur haute pression (rail)
Le rail stocke le carburant provenant de la pompe haute pression et maintient une pression de carburant constante pour tous les injecteurs. Ceci permet de garantir une pression d’injection uniforme à l’ouverture de l’injecteur.
Un seul système pour des possibilités infinies
Les besoins de nos clients étant au cœur de nos préoccupations, nous avons développé trois solutions système personnalisables qui répondent aux exigences de diverses applications. Le système d’injection est optimisé en fonction des exigences du client en matière de réglementation relative aux émissions, de consommation réduite ou de rendement moteur élevé.
Un système adapté à chaque besoin :
Liebherr propose une large gamme de composants d’injection modulaires pour les systèmes Common Rail destinés aux moteurs à usage moyen et lourd utilisés aussi bien dans les véhicules utilitaires que les applications off-road. Déclinés en plusieurs versions facilement combinables, les injecteurs et les pompes haute pression Liebherr simplifient l’assemblage des systèmes d’injection pour des rendements moteur divers et variés. Ces systèmes sont conçus pour supporter une pression comprise entre 1 800 et 2 500 bars et offrent une plage de puissance pouvant atteindre 600 kW. Grâce à un taux de fuite de contrôle inférieur à 4 % et un rendement de pompe élevé, Liebherr propose un système hydraulique efficace qui consomme moins de carburant que la moyenne.
Composants disponibles :
La plateforme LI2 fournit des injecteurs compacts haut débit qui répondent aux exigences des moteurs haute puissance utilisés dans les applications off-road. Accompagnés de pompes haute performance, telle que la LP11.2, ces injecteurs offrent une quantité d’injection de 320 l/h qui garantit un rendement moteur particulièrement élevé. Grâce à une conception intelligente et à un choix de matériaux robustes, le système bénéficie d'une durée de vie pouvant atteindre 15 000 heures dans les applications off-road. Tous les composants utilisés dans les moteurs haute puissance sont certifiés conformes aux normes en vigueur dans l’industrie maritime.
Composants disponibles :
Les systèmes Common Rail Liebherr sont aussi conçus pour les gros moteurs d’une plage de puissance allant jusqu’à 5 MW. Les accumulateurs haute pression intégrés permettent de réduire au minimum les pertes de pression au niveau des injecteurs et garantissent un dosage précis de la quantité d’injection délivrée pour chaque injecteur. Les interfaces individuelles haute pression offrent davantage de flexibilité face aux exigences spécifiques en termes d’encombrement, et permettent d’adapter l’injecteur et la pompe en fonction de la géométrie du moteur. Tous les composants utilisés dans les gros moteurs sont certifiés conformes aux normes en vigueur dans l’industrie maritime.
Composants disponibles :
L’expertise au service d’une qualité inégalée

La précision jusque dans les moindres détails
Tirant parti d’une solide expertise en matière d’ingénierie et de développement de systèmes, ainsi que d’un haut degré d’intégration, Liebherr offre une grande flexibilité d’intégration de ses systèmes Common Rail dans de multiples variantes de moteurs. Ses nombreuses années d’expérience dans le développement et la fabrication de moteurs diesel capables de résister aux environnements les plus extrêmes sont un gage de fiabilité et de performance maximales des systèmes d’injection Liebherr sur le long terme.
Composants de précision fabriqués en interne
Liebherr fabrique en interne la plupart des pièces de micro-précision qui composent les injecteurs, les connecteurs haute pression et les pompes. Grâce à ce degré d’intégration verticale élevé, Liebherr offre toute la flexibilité nécessaire pour répondre aux exigences spécifiques des clients en matière d’injection.
Rendement constant
Tous les composants sont spécialement conçus pour les véhicules on-road et off-road soumis à des charges dynamiques élevées ainsi que pour supporter les charges statiques élevées présentes notamment dans les applications Genset. Le processus de développement et d’application comporte un plan détaillé de validation des produits. La production en série ne débute que lorsque les différentes phases de validation sont terminées en manière positif.
Compenténce d'ingenieurie
Des experts définissent d’abord, pour chaque client, les fonctions de contrôle d’injection et de pression requises ; ils développent alors les algorithmes de diagnostic et de correction correspondants puis procèdent aux différentes validations inhérentes. Les ingénieurs d’application Liebherr tirent parti de leurs dizaines d’années d’expérience pour concevoir l’intégration des composants hydrauliques et électroniques.
